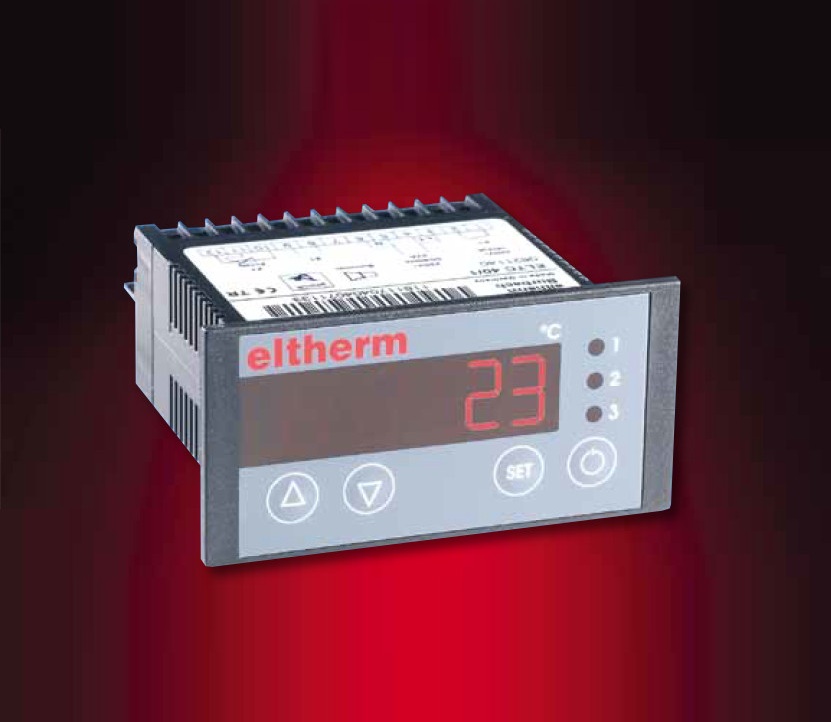

Температурный регулятор с микропроцессором Тип ELTC 40/1, 40/5, 40/1.1, 40/5.1

Оборудование для измерения и регулирования
Eltherm

Для контроля температуры используется терморегулятор с микропроцессором ELTC-40, он имеет вывод для температурного датчика Pt 100. Регулятор подходит для 230 В или 12-24 В перем. тока / 16-36 В пост. тока Питание и характеристики one вывод реле. Режим реле отображается при помощи светодиодов. Регулятор имеет трехзначный дисплей с красной подсветкой. Установленные значения и другие параметры могут программироваться посредством клавиатуры с тремя клавишами для различных функций.

Пока нет оценок (средняя 0 из 5)

Запрос

Описание
Технические характеристики
Файлы

Преимущества:

Температурный Дисплей
Опции конфигурации
Точность высокого контроля

Применение:

Промышленное применение
Инженерно-коммуникационные сети
Обогрев трубопровода, клапанов и емкостей
Контейнер-цистерна

Тип	Рабочее напряжение	Арт. №
ELTC 40/1	230 В	0621140
ELTC 40/5	230 В	0621141
ELTC 40/1.1	12-24 В AC, 16-36 В ПОСТ. ТОКА	0621142
ELTC 40/5.1	12-24 В AC, 16-36 В ПОСТ. ТОКА	0621143

Гистерезис
0,5 K +/- 0,5 % температурного диапазона

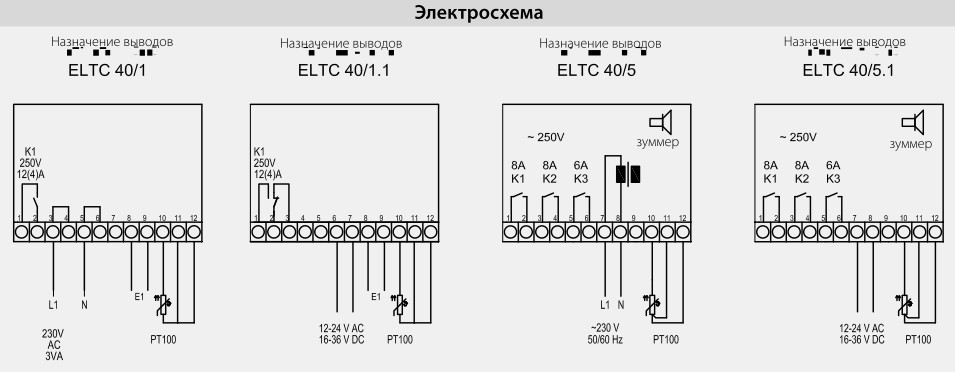

Выводы
K1: реле, 16(4)A-контакт, 250 В, макс. постоянный ток 12 A, замыкаемый контакт
Ввод данных
E1: ввод для внешнего беспотенциального переключателя
Рабочее напряжение
230 В / 12-24 В ПЕРЕМ. ТОКА, 16-36 В пост. тока, 50/60 Гц, -15/+10%, -15/+10%, Потребление электроэнергии макс 4 ВA
Класс IP защиты
IP 65 front
Темп. внешней среды
0 °C до +55 °C
Подключение
Матрица 12-полюсного контактного винта 5,0 мм, для кабеля до 2.5 мм²
Дисплей
Матрица 12-полюсного контактного винта 5,0 мм, для кабеля до 2.5 мм²
LED1: вывод состояния K1
LED2: опции конфигурации
LED3: состояние тревоги с ELTC 40 .5
Размеры
спроектированы для интеграции в панели управления, фронтальный размер 84 x 42 мм Отверстие под панель управления 68 x 32 мм Глубина монтажа ок. 85 мм, крепление при помощи болтов
Вес
140 г
