Кабельный ввод типа A (одиночное уплотнение для любых кабелей)

Промышленные кабельные вводы
Peppers

Кабельные вводы типа “A”, с регулируемым уплотнением по внешней оболочке кабеля обеспечивают надежное предохранение кабеля от выдергивания, а также защиту от воздействия окружающей среды IP, не повреждая кабель (подходит для кабелей, имеющих характеристику "Cold Flow"). Кабельные вводы типа «А» обеспечивают степень защиты IP66, IP68 при погружении на глубину до 35 метров, без использования дополнительных уплотнений и защитных кожухов. Кабельный ввод типа «А» в специальном исполнении может использоваться совместно с LSOH кабелями и эксплуатироваться при высоких температурах.

Оценок: 1 (средняя 0 из 5)

Запрос

Описание

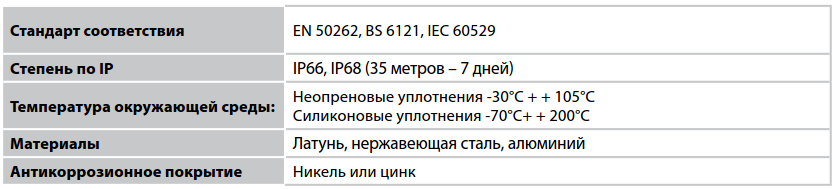

Технические характеристики
Файлы

Пример для заказа:	A2LBCK1/NP/20/050NPT
A	Тип кабельного ввода
2	Уплотнение: неопден - (1): неопрен для свинцовой оболочки - (2): силикон - (3); силикон для свинцовой оболочки - (4)
L	Облегченная конструкция Peppers
B	Латунь - (В); нержавеющая сталь - (S); алюминий – (А)
Опции	C K или V S 1 NP T	Кожух PVC - (С); кожух PCP - (Р); кожух LSOH - (3) Контргайка, кольцо заземления и нейлоновое уплотнительное кольцо - (К): или фибровое - (V). для обеспечения защиты по IP Наличие рифленой шайбы Количество в комплекте Никелевое покрытие - (NP): цинковое покрытие - (ZР) Имеет кольцо заземления
20	Размер ввода
050NPT	1/2’‘NPT входная резьба
Принадлежности	Контргайка	Латунь (ACBLN) / Нержавеющая сталь (ACSLN)
	Кольцо заземления	Латунь (АСВЕТ) / Нержавеющая сталь (ACSET)
	Уплотнительные кольца IP	Нейлон (ACNSW) / Фибра (ACFSW)
	Рифленая шайба	Нержавеющая сталь (ACSSW)

Примечание:
* Размер кабельного ввода не обязательно равен размеру резьбового отверстия. Размер кабельного ввода 16 также имеется с резьбой M16 x 1.5.

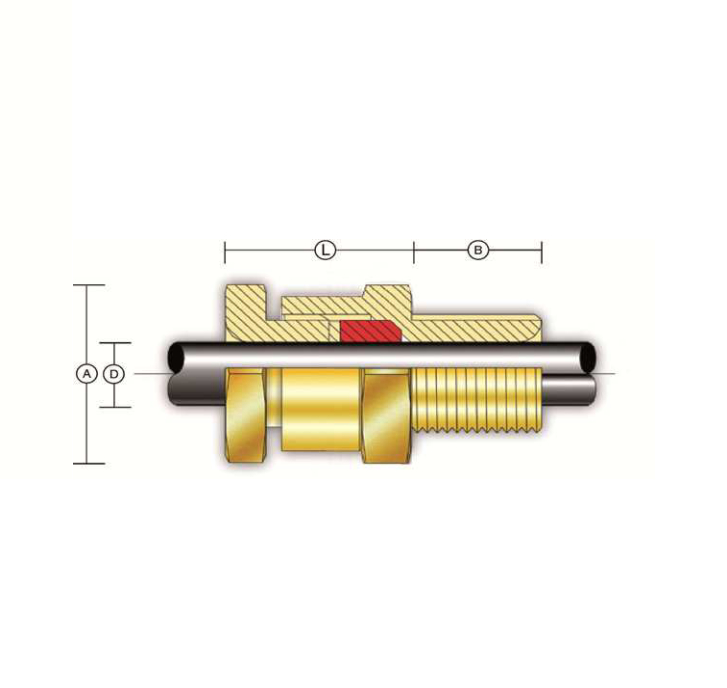

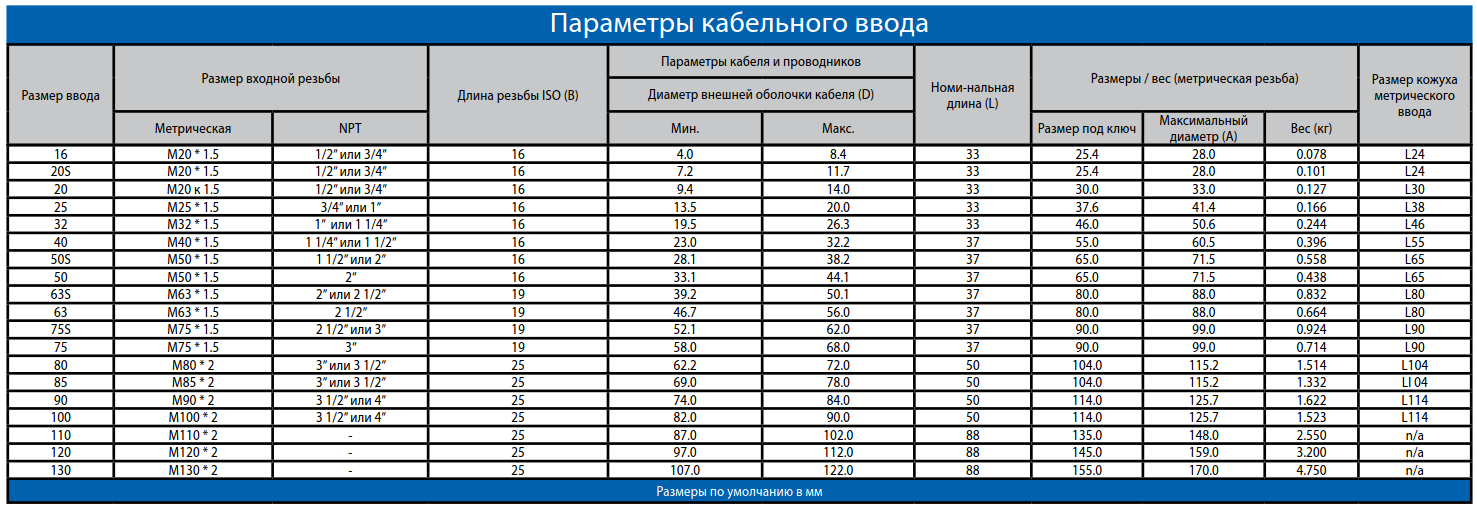

* Размеры (A) и (B) могут отличаться для кабельных вводов с не метрической резьбой (смотри таблицу «Входные резьбы кабельных вводов»).
* Если кабельный ввод устанавливается на неметаллическую оболочку, то он должен подключаться к цепи заземления системы.
* До начала выполнения работ необходимо изучить инструкцию по сборке и установке кабельного ввода и следовать приведенным в ней правилам в полной мере.
* Кабельные вводы с цилиндрической резьбой, соответствуют требованиям взрывозащищенности резьбовых соединений IEC/EN 60079-1 и других аналогичных стандартов. Обычно размер сбега резьбы кабельного ввода соответствует оборудованию, куда устанавливается кабельный ввод, не смотря на это размер сбега резьбы необходимо учитывать при выборе кабельного ввода, в противном случае компания Peppers не несет ответственности за не правильный выбор клиента.
* Для обеспечения указанной степени защиты IP, зазоры отверстий должен соответствовать таблице 1 стандарта EN 50262, а все входные устройства должны быть надежно закреплены.
* Для обеспечения степени защиты IP и заявленного температурного диапазона, комплекты кабельных вводов, поставляемые с силиконовыми уплотнениями, включают в себя фторопластовое (ПТФЭ) уплотнительное кольцо.
