Кабельный ввод типа UL-C* (система “CROCLOCK)

Вы здесь

  • Кабельные вводы из металла Peppers
  • Peppers

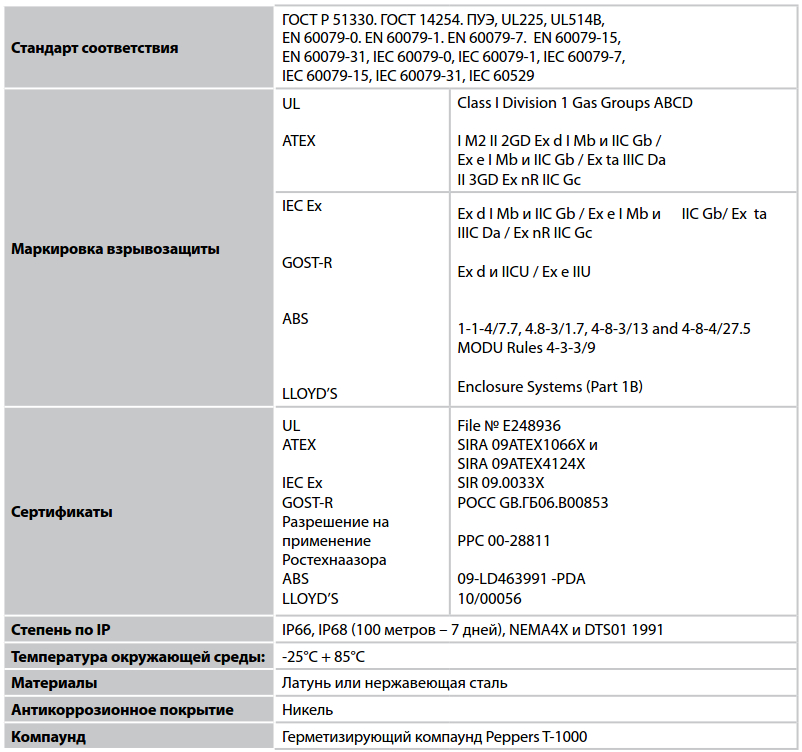

Кабельные вводы типа “UL-C”, имеют взрывозащиту вида: взрывонепроницаемая оболочка (Ex d); - защита вида е (Ex e), защита вида n - ограничение пропуска газов (Ex nR), Class I Div 1, для групп по газу ABCD. Применяются в зоне 1, зоне 2, рудничной группе I, с категориями взрывоопасной смеси IIA, IIB и IIC. Данные кабельные вводы предназначены для морского применения и обеспечивают взрывобезопасную герметизацию компаундом внутренних жил кабеля и дополнительное уплотнение по внешней оболочке кабеля, обеспечивая тем самым, надежную защиту от воздействия окружающей среды не повреждая кабель (подходит для кабелей, имеющих характеристику "Cold Flow").

Голосов пока нет

Пока нет оценок (средняя 0 из 5)

     Кабельные вводы типа “UL-C”, имеют взрывозащиту вида: взрывонепроницаемая оболочка (Ex d); - защита вида е (Ex e), защита вида n - ограничение пропуска газов (Ex nR), Class I Div 1, для групп по газу ABCD. Применяются в зоне 1, зоне 2, рудничной группе I, с категориями взрывоопасной смеси IIA, IIB и IIC. Данные кабельные вводы предназначены для морского применения и обеспечивают взрывобезопасную герметизацию компаундом внутренних жил кабеля и дополнительное уплотнение по внешней оболочке кабеля, обеспечивая
тем самым, надежную защиту от воздействия окружающей среды не повреждая кабель (подходит для кабелей, имеющих характеристику "Cold Flow").

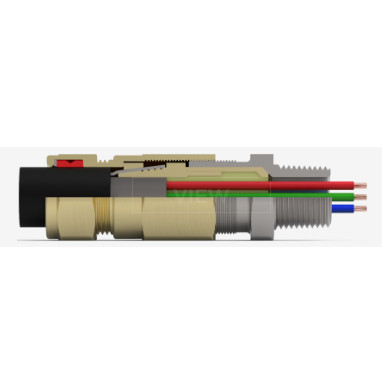

     Система крепления “CROCLOCK®” обеспечивает надежное крепление всех видов брони. Использование компаунда Peppers T-1000 позволяет проводить установку быстро и качественно. Кабельные вводы типа “UL-C” обладают степенью защиты NEMA 4X, IP66, IP68 при погружении на глубину до 100 метров без использования дополнительных уплотнений и защитных кожухов.



Пример для заказа:

UL-CBCK1/NP/20/075NPT

UL-C

Тип кабельного ввода

B

Латунь - (В); нержавеющая сталь - (S); алюминий – (А)

Опции

R

C

K или V



S

1

NP

Уплотнение уменьшенного диаметра

Кожух PVC - (С); кожух PCP - (Р); кожух LSOH - (3)

Контргайка, кольцо заземления и нейлоновое уплотнительное кольцо - (К): или фибровое - (V). для обеспечения защиты по IP

Наличие рифленой шайбы

Количество в комплекте

Никелевое покрытие - (NP): цинковое покрытие - (ZР)

20

Размер ввода

075NPT

3/4’‘NPT Входная резьба

Принадлежности

Контргайка

Латунь (ACBLN) / Нержавеющая сталь (ACSLN)

Кольцо заземления

Латунь (АСВЕТ) / Нержавеющая сталь (ACSET)

Уплотнительные кольца IP

Нейлон (ACNSW) / Фибра (ACFSW) PTFE (ACPSW)

Рифленая шайба

Нержавеющая сталь (ACSSW)

Защитные кожухи

PVC (ACSPVC) / PCP (ACSPCP) / LSOH (ACSSIO)

Время

отверждения:

При температуре 21ºС

Проводники можно присоединять через 1 час

Осмотреть область компаунда и подключать оборудование к напряжению допускается через 4 часа



Примечание:
*  Размер кабельного ввода не обязательно равен размеру резьбового отверстия.
*  Кольцевое уплотнение для защиты по IP выпускается только для метрической резьбы. Для обеспечения IP конических резьбовых соединений необходимо устанавливать дополнительное уплотнительное кольцо.
*  Недопустимо использование штатного кольцевого уплотнения совместно с дополнительным уплотнительным кольцом.

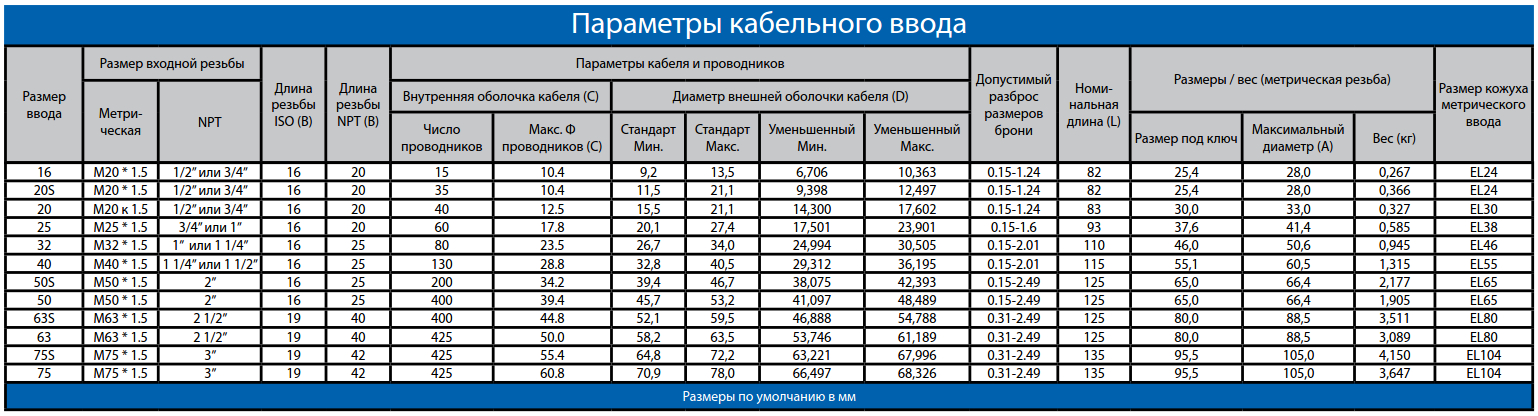

*  Размеры (A) и (B) могут отличаться для кабельных вводов с не метрической резьбой (смотри таблицу «Входные резьбы кабельных вводов»).
*  Если кабельный ввод устанавливается на неметаллическую Ex e оболочку, то он должен подключаться к цепи заземления системы.
*  До начала выполнения работ необходимо изучить инструкцию по сборке и установке кабельного ввода и следовать приведенным в ней правилам в полной мере.
*  Кабельные вводы с цилиндрической резьбой, соответствуют требованиям взрывозащищенности резьбовых соединений IEC/EN 60079-1 и других аналогичных стандартов. Обычно размер сбега резьбы кабельного ввода соответствует оборудованию, куда устанавливается кабельный ввод, не смотря на это размер сбега резьбы необходимо учитывать при выборе кабельного ввода, в противном случае компания Peppers не несет ответственности за не правильный выбор клиента.
*  Для обеспечения указанной степени защиты IP, зазоры отверстий должен соответствовать таблице 1 стандарта EN 50262, а все входные устройства должны быть надежно закреплены.
*  Для обеспечения степени защиты IP и заявленного температурного диапазона, комплекты кабельных вводов могут поставляться с фторопластовым (ПТФЭ) уплотнительным кольцом.
*  Кабельный ввод поставляется с достаточным количеством двухкомпонентного компаунда, перчатками и инструкцией, что позволяет произвести одну полную установку.
*  Входная часть кабельного ввода имеет никелевое покрытие в стандартном исполнении.
