Выключатель нагрузки серии 8146/5-V11

Вы здесь

  • Силовые выключатели и выключатели электродвигателей
  • Stahl

Силовой выключатель и выключатель электродвигателя 8146/5-V11 используются в качестве выключателя сети для распределительных устройств и электрических цепей электродвигателя. Стандартизованы выключатели с расчетным рабочим током до 80 А. Выключатели для рабочих токов, превышающих стандартизованные значения, проектируются и изготовляются по заказу.

Голосов пока нет

Пока нет оценок (средняя 0 из 5)

грн
Запрос

Силовой выключатель и выключатель электродвигателя 8146/5-V11 используются в качестве выключателя сети для распределительных устройств и электрических цепей электродвигателя. Стандартизованы выключатели с расчетным рабочим током до 80 А. Выключатели для рабочих токов, превышающих стандартизованные значения, проектируются и изготовляются по заказу.



  •  Коммутационная способность двигателя AC-3 и AC-23 согласно DIN VDE 0660, часть 107 IEC/EN 60947-3
  • Свойства разделителя согласно IEC/EN 60947-3
  • Принудительное размыкание главных контактов
  • Возможна поставка для значений расчетного рабочего тока от 16 A до 630 A
  •  Прочный корпус из полиэфирной смолы, укрепленной стекловолокном
  • Большая поворотная рукоятка, запираемая, варианты цветов: черный или желтый / красный
  • Вид защиты IP66



Взрывозащита

Глобально (IECEx)

Газ и пыль

8146/5: IECEx PTB 06.0090

8146/5: Ex d e ia/ib [iaGa] mb q IIA, IIB, IIC T6, T5, T4 Gb

8146/5: Ex tb IIIA, IIIB, IIIC T80°C, T95°C, T130°C Db

Европа (ATEX)

Газ и пыль

   8146/5: PTB 01 ATEX 1024

8146/5: E II 2 G Ex d e ia ib [ia Ga] mb q IIA, IIB, IIC T6, T5, T4 Gb

8146/5: E II 2 D Ex tb IIIA, IIIB, IIIC T80°C, T95°C, T130°C Db IP66

(в виде опции возможна маркировка на фирменной табличке)

Cвидетельства и сертификаты

Сертификаты

IECEx, ATEX, Казахстан (TR), Россия (TR), Белоруссия (TR)



Исполнение

Материал

корпуса

Оборудование

Цвет

Дополнительное

устройство

Диапазон

сечения [мм]

Номер заказа



Вес

кг

10 A,

3-полюсный

Полиэфирная смола

рукоятка черная, защитный воротник черный

 -

2 x 7 ... 17 (M25),

1 x 4 ... 13 (M20)

8146/5-V11-300-00-0050

1,377

Полиэфирная смола

рукоятка красная, защитный воротник желтый

 -

2 x 7 ... 17 (M25),

1 x 4 ... 13 (M20)

8146/5-V11-300-00-1050

1,377

10 A,

3-полюсный + N

Полиэфирная смола

рукоятка черная, защитный воротник черный

 -

2 x 7 ... 17 (M25),

1 x 4 ... 13 (M20)

8146/5-V11-400-00-0050

1,377

Полиэфирная смола

рукоятка красная, защитный воротник желтый

 -

2 x 7 ... 17 (M25),

1 x 4 ... 13 (M20)



8146/5-V11-400-00-1050

1,377

Реверсивный переключатель доступен только как V11, а не как предохранительный выключатель V37.





Исполнение

Материал

корпуса

Оборудование

Цвет

Дополнительное

устройство

Диапазон

сечения [мм]

Номер заказа



Вес

кг

16 A,

3-полюсный

Полиэфирная смола

рукоятка черная, защитный воротник черный

-

2 x 7 ... 17 (M25),

1 x 4 ... 13 (M20)

8146/5-V11-302-00-0050

1,670

Полиэфирная смола

рукоятка красная, защитный воротник желтый

-

2 x 7 ... 17 (M25),

1 x 4 ... 13 (M20)

8146/5-V11-302-00-1050

1,670

Полиэфирная смола

рукоятка черная, защитный воротник черный

с N клеммой

2 x 7 ... 17 (M25),

1 x 4 ... 13 (M20)

8146/5-V11-102-00-0110

2,679

16 A,

3-полюсный + N

Полиэфирная смола

рукоятка черная, защитный воротник черный

-

2 x 7 ... 17 (M25),

1 x 4 ... 13 (M20)

8146/5-V11-402-00-0050

1,730

Полиэфирная смола

рукоятка красная, защитный воротник желтый

-

2 x 7 ... 17 (M25),

1 x 4 ... 13 (M20)



8146/5-V11-402-00-1050

1,730

Реверсивный переключатель доступен только как V11, а не как предохранительный выключатель V37.

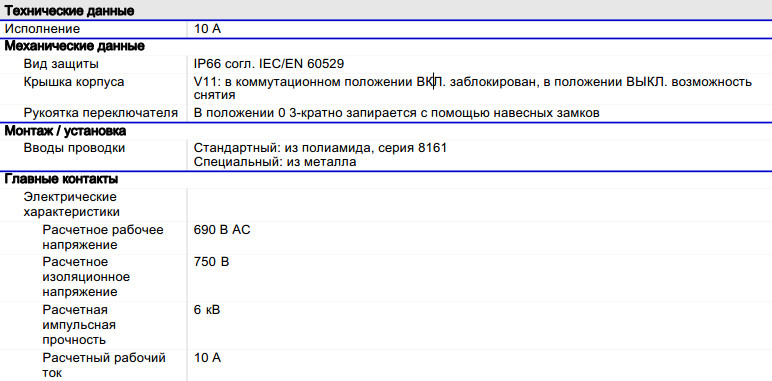

Технические характеристики 8146/5-V11

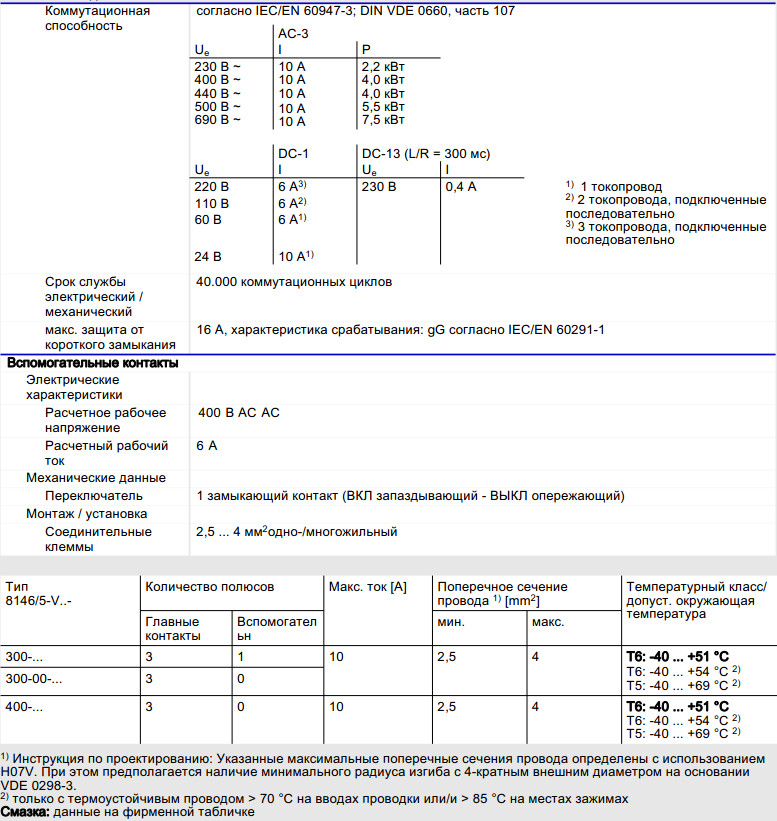

Технические характеристики 8146/5-V11
