Обзор взрывозащищенных термостатов EL-CT

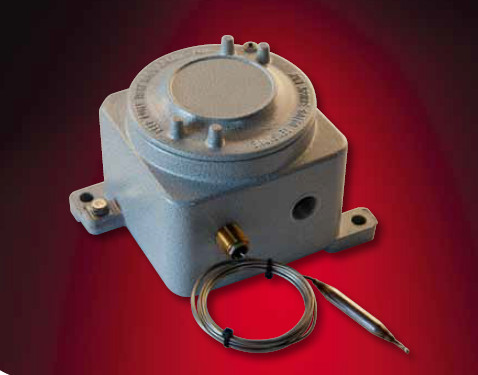

Капиллярный термостат EL-CT одобрен для использования во взрывоопасных Зонах 1 и 2 для газа и в Зонах 21 и 22 для пыли как термостат контроля температуры поверхности трубопроводов и емкостей. Он имеет широкий температурный диапазон. Капиллярная трубка выполнена из нержавеющей стали, а компактный корпус из алюминия.

Применение взрывозащищенные термостаты находят совместно с системами электрического кабельного обогрева в промышленности, во взрывоопасных зонах, в нефтегазовой отрасли.

Термостаты могут использоваться в двух температурных диапазонах окружающей среды от -32 до +50 °C [CT] и от -50 °C до + 50 °C [CT(2)].

Коммутационная способность 16 A  при 230 V [CT]  и 10 A  при 400 V [тoлько CT(2)].

Разрешен прямой ввод саморегулирующегося нагревательного кабеля в термостат посредством специального монтажного комплекта, в состав которого входит кабельный ввод.

Термостаты изготавливаются для контроля температур в различных интервалах:

• EL-CT(2): -10 °C до +30 °C, +5 °C до +65 °C, 0 °C до +180 °C, +50 °C до +320 °C;
• EL-CT: -50 °C до +30 °C, 0 °C до +50 °C, 0 °C до +200 °C, +20 °C до +500 °C.

Корпус термостатов из алюминия, покрытого лаком и имеет размеры Д x В x Ш  140 x 120 x 120 мм. Капиллярная трубка имеет длину 2000 мм.

Термостаты имеют следующую маркировку взрывозащиты:

•  II 2G Ex d IIC T6 Gb II 2D Ex tb IIIC T80°C Db Ta -32°C...+50°C для EL-CT;
• II 2G Ex db IIC T6 Gb II 2D Ex tb IIIC T85°C Db Ta -50°C...+50°C для EL-CT (2)

При эксплуатации совместно с электрической системой обогрева необходимо обязательно использовать дифференциальный автоматический выключатель с функцией защиты при утечке на землю (30мА).

Термостат может быть установлен на монтажном кронштейне или на стене.
