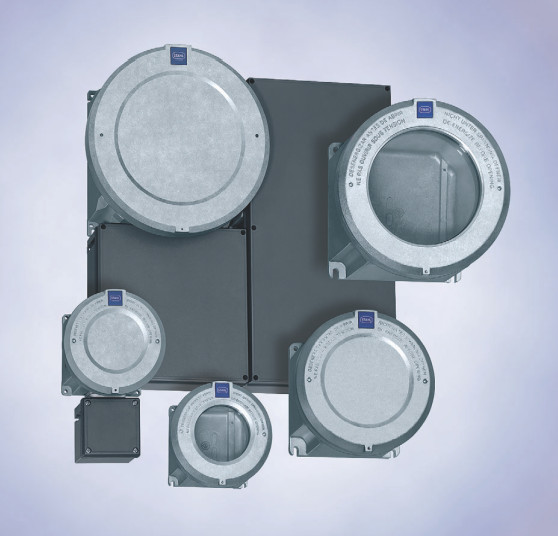

Корпуса Ex d из легкого металла со взрывонепроницаемой оболочкой, серия 8265

Вы здесь

  • Ex d алюминий
  • Stahl

Корпуса применяются при сборке пультов управления двигателя, коробок управления и клеммных коробок. Они пригодны для встраивания измерительных приборов и коробок управления по спецификации заказчика.

Средняя: 1 (2 оценок)

Оценок: 2 (средняя 0 из 5)

Корпуса применяются при сборке пультов управления двигателя, коробок управления и клеммных коробок. Они пригодны для встраивания измерительных приборов и коробок управления по спецификации заказчика.

Эта техника позволяет применять искрящееся оборудование в зоне 1 и 2. Встроенные компоненты являются стандартным электрооборудованием и коммутационными аппаратами, проектируемыми и подключаемыми в соответствии с желаниями заказчика. Отдельные корпуса могут встраиваться в качестве компонентов в системы управления Ех е. Характерным случаем применения является монтаж силовых выключателей для защиты двигателя в распределительные щиты освещения и обогрева.
Форма корпуса оптимирована для:

● простого монтажа и ввода оборудования в эксплуатацию
● эффективного технического обслуживания
Это обеспечивается за счет крупного отверстия в крышке. Тем самым во всей монтажной зоне обеспечивается свободный доступ к электрооборудованию. В качестве принадлежностей имеются крышки со смотровыми стеклами, кольцо круглого сечения для выполнения вида защиты IP66, монтажные плиты, а также одиночные несущие рейки  DIN. Для прямого ввода проводки в корпуса можно применять взрывонепроницаемые и защищающие от пробоя при взрыве кабельные вводы и вводы проводки или резьбовые отверстия для присоединения трубы. Для косвенного ввода проводки применяются корпуса коммутационной коробки вида взрывозащиты "Повышенная безопасность" серии 8146 и 8125.

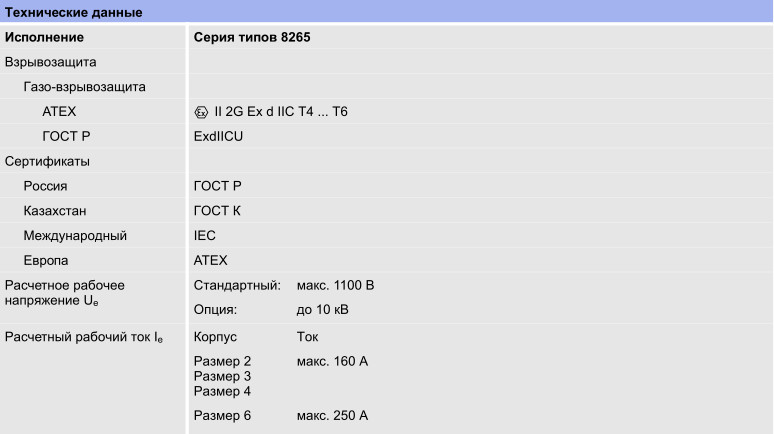

● Взрывозащита по
– IEC
– ATEX
– ГОСТ Р
● Международный сертификат
● Применяются в зоне 1 и зоне 2
● 4 базовых размера корпуса
● Смотровые стекла имеются по запросу
● Возможен прямой и косвенный ввод проводки
● Используются в диапазоне температур
от - 55 °C до + 55 °C

Исполнение

Внешние размеры ДxШxВ [мм]

Описание

Номер заказа

Вес

кг

Размер 2

155 x 155 x 132

Пустой корпус без смотрового стекла

8265/02-0000

3.850

155 x 155 x 132

Пустой корпус со смотровым стеклом

8265/02-0010

4.100

Размер 3

195 x 195 x 172

Пустой корпус без смотрового стекла

8265/03-0000

6.580

195 x 195 x 172

Пустой корпус со смотровым стеклом

8265/03-0010

6.630

Размер 4

236 x 236 x 227

Пустой корпус без смотрового стекла

8265/04-0000

10.640

236 x 236 x 227

Пустой корпус со смотровым стеклом

8265/04-0010

11.130

Размер 6

335 x 335 x 275

Пустой корпус со смотровым стеклом

8265/06-0010

0.000

335 x 335 x 275

Пустой корпус без смотрового стекл

8265/06-0000

0.000



Характерные комбинации корпусов из камеры давления 8265 с коммутационными коробками 8146 или 8125

Корпус Ex d

Коммутационная коробка из пластмассы

Коммутационная коробка из листовой стали

или нержавеющей стали

Коммутационная

коробка

посредством

уплотнительной рамки

Коммутационная

коробка

посредством

уплотнительной рамки

8265/02-... Размер 2

8146/.031

Размер 0

8125/.041

Размер 0

8146/.041

Размер 0

8265/03-... Размер 3

8146/.041

Размер 1

8125/.041

Размер 1

8146/.051

Размер 1

8125/.051

Размер 1

8146/.061

Размер 1

8125/.061

Размер 1

8146/.071

Размер 1

8125/.071

Размер 1

8265/04-... Размер 4

8146/.073

Размер 3

8125/.073

Размер 3

8146/.083

Размер 3

8125/.083

Размер 3

8146/.093

Размер 3

8125/.093

Размер 3

8265/06-... Размер 6

8146/.073

Размер 2

8125/.073

Размер 2



8146/.083

Размер 2

8125/.083

Размер 2



8146/.093

Размер 2

8125/.093

Размер 2
