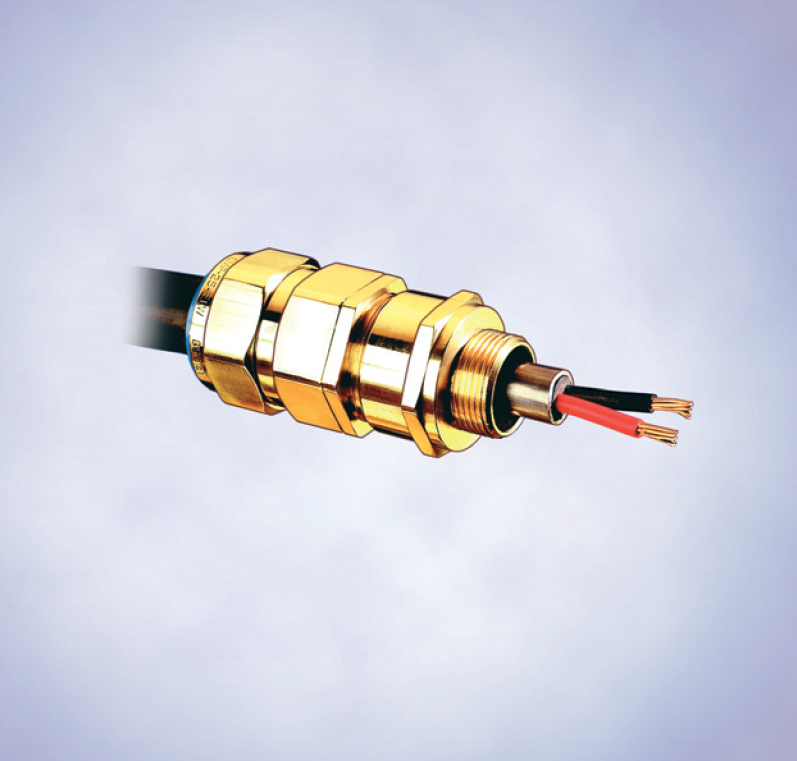

Кабельные вводы Ex d и Ex e для кабелей со свинцовой оболочкой, серия 8163/2-E2FW
Вы здесь
- Кабельные вводы из металла R.Stahl
- Stahl
Кабельные вводы Ex d и Ex e для кабелей со свинцовой оболочкой, со стальным проволочным армированием и внутренним/внешним уплотнением, серия 8163/2-E2FW.
Пока нет оценок (средняя 0 из 5)
- Описание
- Технические характеристики
- Файлы
Кабельные вводы Ex d и Ex e для кабелей со свинцовой оболочкой, со стальным проволочным армированием и
внутренним/внешним уплотнением, серия 8163/2-E2FW.
- Взрывозащита по ATEX; IEC; ГОСТ Р
- Предназначены для использования с кабелем со свинцовой оболочкой и стальным проволочным армированием
- Применяются в зоне 1 и зоне 2; зоне 21 и зоне 22
- Используются в диапазоне температур от -60 °C до +130 °C
|
Таблица данных |
|||||||||||
|
Длина свинчи- вания |
Размеры [мм] |
Толщина армировочной проволоки [мм] |
Пласт- массовый наконеч- ник |
Номер заказа |
Вес кг |
||||||
|
Размер резьбы C |
Внутренняя оболочка A |
Внешняя оболочка B |
Длина резьбы D |
Размер по диаго- нали E |
|||||||
|
мин. |
макс. |
мин. |
макс. |
||||||||
|
20s/16 |
M 20 x 1,5 |
3,1 |
8,6 |
6,1 |
11,5 |
15 |
26,6 |
0,90 ... 1,00 |
HV 04 |
8163/2-20S/16-E2FW-M20 |
0.140 |
|
20s |
M 20 x 1,5 |
6,1 |
11,6 |
9,5 |
15,9 |
15 |
26,6 |
0,90 ... 1,25 |
HV 04 |
8163/2-20S-E2FW-M20 |
0.144 |
|
20 |
M 20 x 1,5 |
6,5 |
13,9 |
12,5 |
20,9 |
15 |
33,3 |
0,90 ... 1,25 |
HV 06 |
8163/2-20-E2FW-M20 |
0.210 |
|
25s |
M 25 x 1,5 |
11,1 |
19,9 |
14,0 |
22,0 |
15 |
39,9 |
1,25 ... 1,60 |
HV 09 |
8163/2-25S-E2FW-M25 |
0.310 |
|
25 |
M 25 x 1,5 |
11,1 |
19,9 |
18,2 |
26,2 |
15 |
39,9 |
1,25 ... 1,60 |
HV 09 |
8163/2-25-E2FW-M25 |
0.330 |
|
32 |
M 32 x 1,5 |
17,0 |
26,2 |
23,7 |
33,9 |
15 |
51,0 |
1,60 ... 2,00 |
HV 11 |
8163/2-32-E2FW-M32 |
0.450 |
|
40 |
M 40 x 1,5 |
22,0 |
32,1 |
27,9 |
40,4 |
15 |
61,0 |
1,60 ... 2,00 |
HV 15 |
8163/2-40-E2FW-M40 |
0.660 |
|
50s |
M 50 x 1,5 |
29,5 |
38,1 |
35,2 |
46,7 |
15 |
66,5 |
2,00 ... 2,50 |
HV 18 |
8163/2-50S-E2FW-M50 |
0.760 |
|
50 |
M 50 x 1,5 |
35,6 |
44,0 |
40,4 |
53,1 |
15 |
78,6 |
2,00 ... 2,50 |
HV 21 |
8163/2-50-E2FW-M50 |
1.000 |
|
63s |
M 63 x 1,5 |
40,1 |
49,9 |
45,6 |
59,4 |
15 |
83,0 |
2,00 ... 2,50 |
HV 23 |
8163/2-63S-E2FW-M63 |
1.680 |
|
63 |
M 63 x 1,5 |
47,2 |
55,9 |
54,6 |
65,9 |
15 |
89,0 |
2,00 ... 2,50 |
HV 25 |
8163/2-63-E2FW-M63 |
1.460 |
|
75s |
M 75 x 1,5 |
52,8 |
61,9 |
59,0 |
72,1 |
15 |
101,6 |
2,00 ... 2,50 |
HV 28 |
8163/2-75S-E2FW-M75 |
2.180 |
|
75 |
M 75 x 1,5 |
59,1 |
67,9 |
66,7 |
78,5 |
15 |
111,1 |
2,00 ... 2,50 |
HV 30 |
8163/2-75-E2FW-M75 |
2.320 |
- Взрывозащита по ATEXII 2 GD Ex d IIC / Ex e II / Ex tD A21 IP66; II 3 G Ex nR II
- СертификатыATEX; IEC; Проматомнадзор; ГОСТ Р
- Вид защитыIP66
- КонструкцияBS 6121, EN 50262
- Диапазон рабочих температур-60 ... +130 °C
- МатериалЛатунь
- Материал уплотненияSOLO LSF
- Кабельные вводы Ex d и Ex e для кабелей со свинцовой оболочкой, серия 8163/2-E2FW
