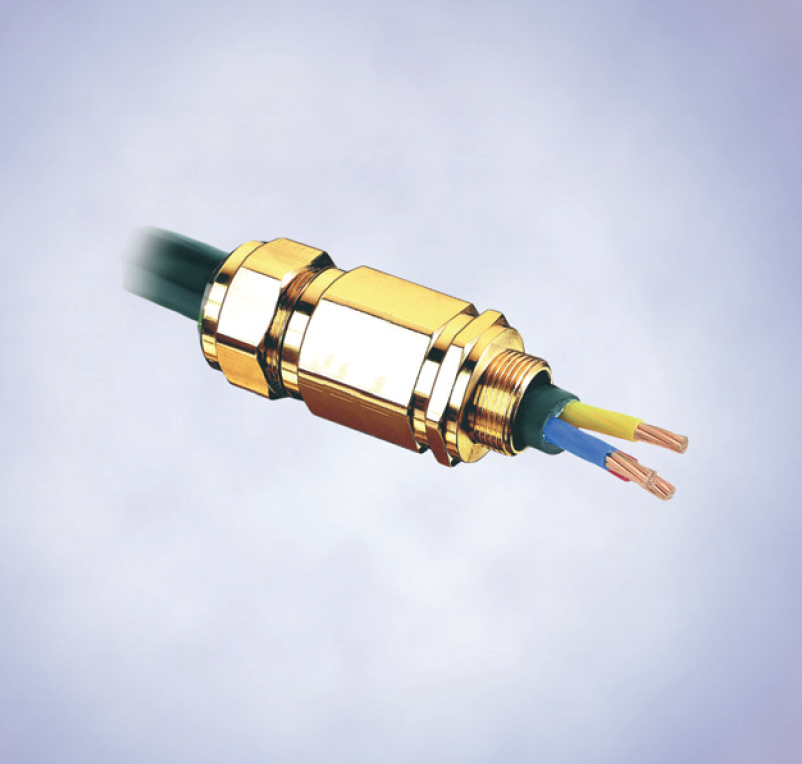

Triton CDS кабельные вводы Ex d и Ex e для всех видов армирования, серия 8163/2-T3CDS

  • Взрывозащита по IEC; ATEX; ГОСТ Р
  • Предназначены для применения с подводными и наземными кабелями со следующими видами армирования: однорядное проволочное армирование (SWA);                                                   стальное ленточное армирование (STA); армирование проволочной оплеткой
  • Применяются в зоне 1 и зоне 2; зоне 21 и зоне 22
  • Используются в диапазоне температур от - 60 °C до + 130 °C

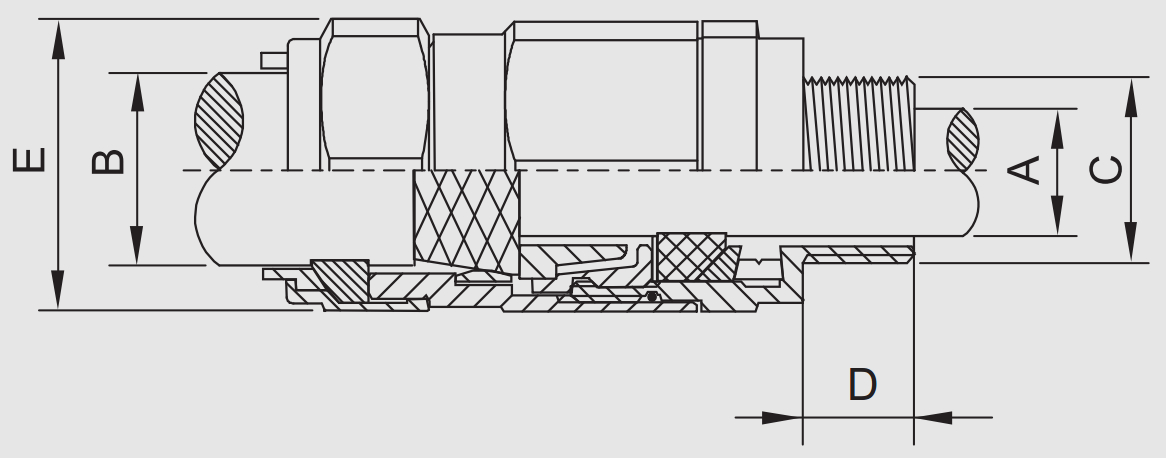

Таблица данных

Длина

резьбы

Размеры [мм]

Толщина армировочной

проволоки

Пластмассовый

наконечник

Номер заказа

Вес

кг

Размер резьбы

C

Внутренняя оболочка A

Внешняя оболочка B

Длина резьбы

D

Размер по диагонали

E

Рельефный конус

Гладкий конус

мин.

макс.

мин.

макс.

20s/16

M 20 x 1,5

3,1

8,7

6,1

11,5

15

26,6

0,1 ... 1,0

0,90 ... 1,00

HV 04

8163/2-20S/16-T3CDS-M20

0.160

20s

M 20 x 1,5

6,1

11,7

9,5

15,9

15

26,6

0,1 ... 1,0

0,90 ... 1,25

HV 04

8163/2-20S-T3CDS-M20

0.250

20

M 20 x 1,5

6,5

14,0

12,5

20,9

15

33,3

0,1 ... 1,0

0,90 ... 1,25

HV 06

8163/2-20-T3CDS-M20

0.360

25s

M 25 x 1,5

11,1

20,0

14,0

22,0

15

40,5

0,1 ... 1,0

1,25 ... 1,60

HV 09

8163/2-25S-T3CDS-M25

0.540

25

M 25 x 1,5

11,1

20,0

18,2

26,2

15

40,5

0,1 ... 1,0

1,25 ... 1,60

HV 09

8163/2-25-T3CDS-M25

0.342

32

M 32 x 1,5

17,0

26,3

23,7

33,9

15

51,0

0,1 ... 1,0

1,60 ... 2,00

HV 11

8163/2-32-T3CDS-M32

0.690

40

M 40 x 1,5

22,0

32,2

27,9

40,4

15

61,0

0,1 ... 1,0

1,60 ... 2,00

HV 15

8163/2-40-T3CDS-M40

0.920

50s

M 50 x 1,5

29,5

38,2

35,2

46,7

15

66,5

0,1 ... 1,0

2,00 ... 2,50

HV 18

8163/2-50S-T3CDS-M50

1.100

50

M 50 x 1,5

35,6

44,1

40,4

53,1

15

78,6

0,1 ... 1,0

2,00 ... 2,50

HV 21

8163/2-50-T3CDS-M50

1.144

63s

M 63 x 1,5

40,1

50,0

45,6

59,4

15

83,2

0,1 ... 1,0

2,00 ... 2,50

HV 23

8163/2-63S-T3CDS-M63

1.600

63

M 63 x 1,5

47,2

56,0

54,6

65,9

15

89,0

0,1 ... 1,0

2,00 ... 2,50

HV 25

8163/2-63-T3CDS-M63

1.422

75s

M 75 x 1,5

52,8

62,0

59,0

72,1

15

101,6

0,1 ... 1,0

2,00 ... 2,50

HV 28

8163/2-75S-T3CDS-M75

2.300

75

M 75 x 1,5

59,1

68,0

66,7

78,5

15

111,1

0,1 ... 1,0

2,00 ... 2,50

HV 30

8163/2-75-T3CDS-M75

2.043



  • Взрывозащита по ATEX
    II 2 GD Ex d IIC / Ex e II / Ex tD A21 IP66; II 3 G Ex nR II
  • Сертификаты
    ATEX; IEC; Проматомнадзор; ГОСТ Р
  • Вид защиты
    IP66, IP67 & IP68 (глубина 10 м)
  • Конструкция
    BS 6121, EN 50262
  • Диапазон рабочих температур
    - 60 ... + 130 °C
  • Материал
    Латунь
