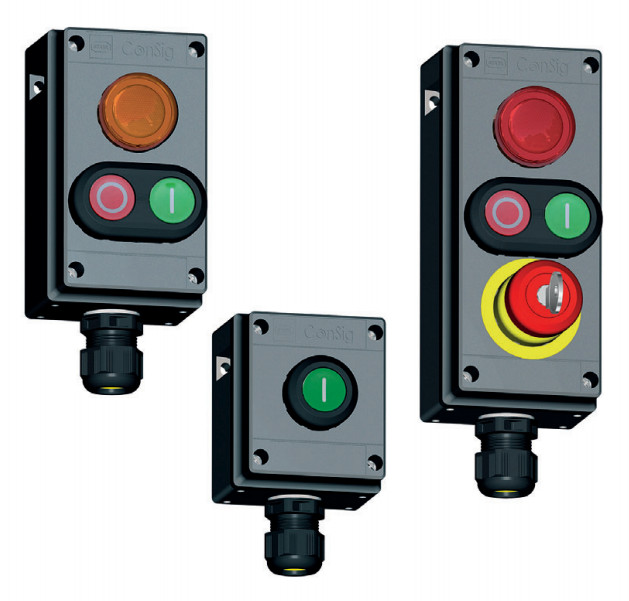

Система командных приборов, серия ConSig 8040

Пост управления кнопочный взрывозащищенный
Stahl

Серия корпусов ConSig 8040 позволяет объединять различные командные приборы в упорядоченные модули. Вследствие широкого спектра встраиваемых командных приборов эти корпуса охватывают широкую область применения.

Пока нет оценок (средняя 0 из 5)

Запрос

Описание

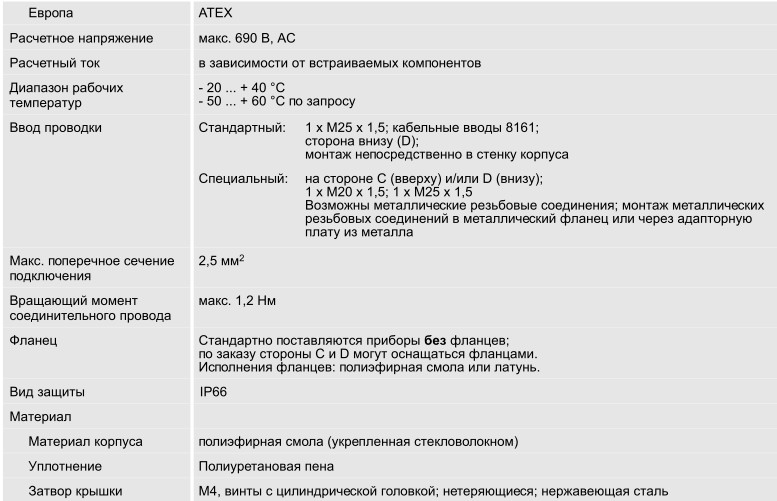

Технические характеристики
Файлы

В системе командных приборов ConSig Серии 8040 различные элементы управления могут быть объединены в упорядоченные модули.
Три размера и модульная конструкция приборов позволяет использовать их практически в любой области применения.

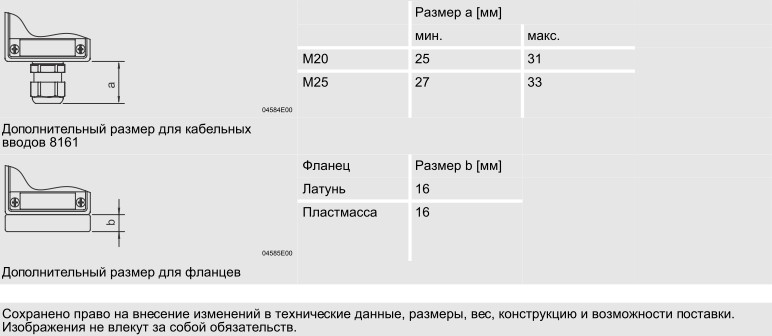

В качестве опции предлагаются фланцы из латуни, полиэфирной смолы, металлические пластины для использования кабельных вводов и вводов проводки, а также вставная табличка с обозначением установки.

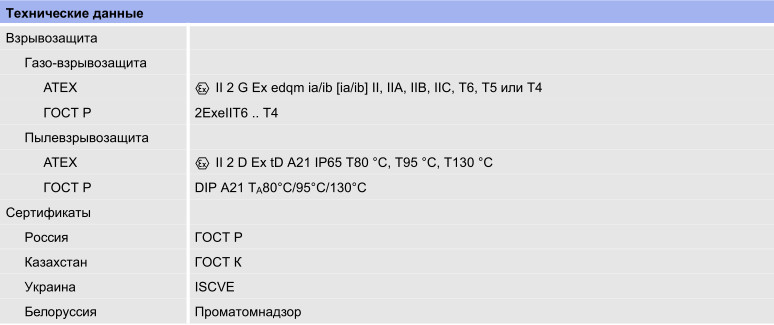

● Взрывозащита по
– IEC
– ATEX
– NEC
– ГОСТ Р
● Применяется в
– зоне 1 и зоне 2
– зоне 21 и зоне 22
● Стандартные приборы и приборы, укомплектованные по заказу

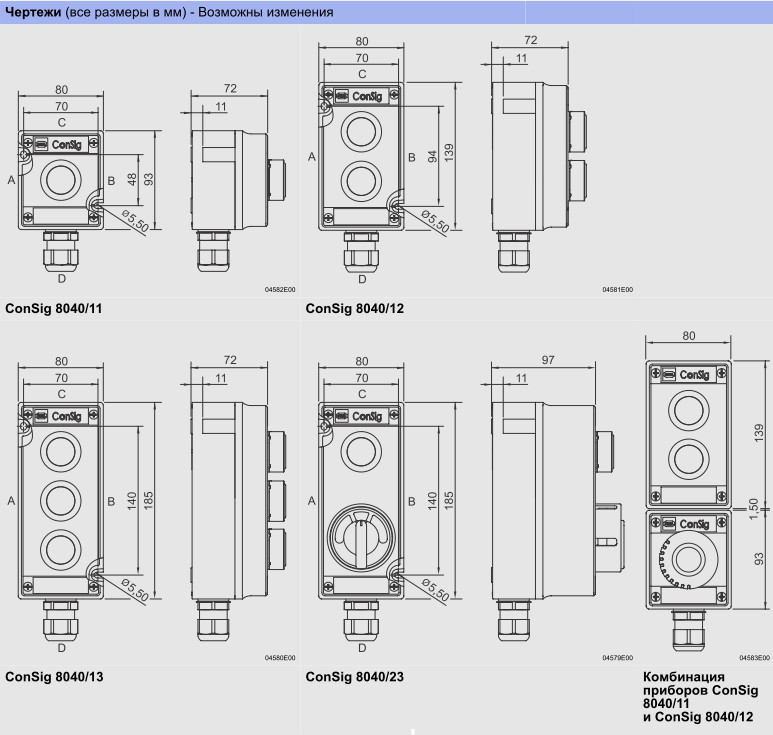

● 3 размера
● Корпус из полиэфирной смолы, укрепленной стекловолокном
● На один прибор возможно использование до 3 мест монтажа
● Командный аппарат с 4 командными местами, смотри коробку управления, серия 8146, корпус 8146/.24.
● Отдельные приборы комбинируются в более крупные узлы
● Опции:
– Фланцы из латуни или пластмассы
– Металлические пластины для использования металлических вводов проводки
– Вставная табличка с обозначением установки
● Контактные элементы 8082 и 8208 с сертификатами SIL
● По запросу с контактным элементом 8208 для особенно низкого тока, с контролем линии на обрыв и короткое замыкание
● Используется в диапазоне температур от - 50 °C до + 60 °C

Исполнение		Номер заказа	Вес кг
Кнопочный выключатель	диам. 39 мм	8040/1180X- 01L50SA05	0.370
Грибковая кнопка	диам. 39 мм	8040/1180X- 03L24SA05	0.400
Грибковая блокировочная кнопка	диам. 39 мм авар. ВЫКЛ	8040/1180X-10L07BA05	0.400
Грибковая блокировочная кнопка	диам. 39 мм авар. ВЫКЛ	8040/1180X-10L07BA08	0.410
Грибковая блокировочная кнопка	диам. 55 мм авар. ВЫКЛ	8040/1180X-15L07BA05	0.400
Грибковая кнопка с ключем	диам. 38 мм авар. ВЫКЛ	8040/1180X-09XXXBA05	0.450
Выключатель с ключем	2 позиции ключ снят в... 0 + I	8040/1180X-08M01XA05	0.450
Выключатель с ключем	3 позиции ключ снят в... I + 0 + II	8040/1180X-08M03XA04	0.450
Двойная кнопка		8040/1180X-23D01BA05	0.400
Выключатель со светящейся кнопкой	возврат пружинный, со всеми цвет. фильтрами (прозр., красн., желт., зелен., синий)	8040/1180X-35C06BA45	0.400
Световой сигнализатор	Диодный свет. сигнализатор со всеми цвет. фильтрами (прозр., красн., желт., зелен., синий)	8040/1180X-54C06XXXX	0.125
Селектор- выключатель с контактным элементом 8082	2 позиции переключения	8040/1180X26M01SA05	0.420
Селектор- выключатель с контактным элементом 8082	3 позиции переключения	8040/1180X26M03SA04	0.420
Выключатель управления, 2-пол. с контактным блоком 8008	с большой рукояткой Указать: Выключатель > Обработки (выключатель 8008) > Обозначение переключающей позиции	8040/1180Z-31....F..	0.440
Выключатель управления, 2-пол. с контактным блоком 8008	с малой рукояткой запираемой в 1 позиции Указать: Выключатель > Обработки (выключатель 8008) > Обозначение переключающей позиции	8040/1180Z-34…SF..	0.440
Выключатель управления, 2-пол. с контактным блоком 8008	с малой рукояткой не запираемой Указать: Выключатель > Обработки (выключатель 8008) > Обозначение переключающей позиции	8040/1180Z-32E..XF..	0.420
Двойная кнопка		8040/1280X-01L13BA05- 01L08BA05	0.460
Диодный световой сигнализатор	со всеми цвет. фильтрами (прозрачный, красный, желтый, зеленый, синий)	8040/1280X-54C06XXXX- 01L08BA05	0.460
Диодный световой сигнализатор и двойная кнопка	со всеми цвет. фильтрами (прозрачный, красный, желтый, зеленый, синий)	8040/1280X-54C06XXXX- 23D01BA05 LM/DDT	0.540
Амперметр 8405	Указать: Амперметр > Диапазон измерений см. амперметр 8405 > Метод измерений (прямой = d или с трансформатором = W)	8040/1280Z-40XXXXN..	0.490
Тройная кнопка		8040/1380X-01L13BA05- 01L08BA05-01L15BA05	0.580
2 кнопки с диодным световым сигнализатором	со всеми цвет. фильтрами (прозрачный, красный, желтый, зеленый, синий)	8040/1380X-54C06XXXX- 01L13BA05-01L08BA05	0.640
Двойная кнопка, грибковая кнопка с ключем и диодный световой сигнализатор	со всеми цвет. фильтрами (прозрачный, красный, желтый, зеленый, синий)	8040/1380X-54C06XXXX- 23D01BA05-09XXXBA05	0.750
Амперметр 8405 и выключатель управления 8008, 2-пол.	Указать: Амперметр > Диапазон измерений см. амперметр 8405 > Метод измерений (прямой = d или с трансформатором = W) Выключатель > Обработки (выключатель 8008) > Обозначение переключающей позиции	8040/1380Z-40XXXXN..- 31E...F..	0.780
Выключатель управления 8008, 4-пол.	с большой рукояткой, не запираемой Указать: Выключатель > Обработки (выключатель 8008) > Обозначение переключающей позиции	8040/2380Z-31E...F..	0.770
Выключатель управления , 4-полюсный и амперметр	Выключатель управления 8008 4-полюсный с большой рукояткой, не запираемой, амперметр 8405 Указать: Амперметр > Диапазон измерений см. амперметр 8405 > Метод измерений (прямой = d или с трансформатором = W) Выключатель > Обработки (выключатель 8008) > Обозначение переключающей позиции	8040/2380Z-40XXXXN..- 31E...F..	0.930
Выключатель управления , 4-полюсный и световой сигнализатор	Выключатель управления 8008 4-полюсный с большой рукояткой, не запираемой Указать: Выключатель > Обработки (выключатель 8008) > Обозначение переключающей позиции Световой сигнализатор 8010 > Со всеми цвет. фильтрами (прозрачный, красный, желтый, зеленый, синий)	8040/2380Z-54C06XXXX- 31E...F..	0.800
