Позиционный выключатель, серия 8070 (НЕ ПРОИЗВОДИТСЯ)

Позиционные выключатели и микровыключатели
Stahl

При помощи позиционных выключателей осуществляется контроль подвижных деталей станков и установок. Возможно использование в искробезопасных цепях, т. к. прибор выполняет требования стандарта EN 60 947-5-1 (VDE 0660, часть 200), и размыкающие контакты размыкаются с принуждением. Предохранительные позиционные выключатели категории 1 являются переключателями, у которых коммутирующий элемент и орган управления по своей конструкции и функциональным возможностям образуют единый узел. Благодаря гальваническому разделению подвижных контактов позиционный выключатель подходит для переключения разных потенциалов.

Оценок: 2 (средняя 0 из 5)

Запрос

Описание
Технические характеристики
Файлы

Предохранительные позиционные выключатели категории 1 являются переключателями, у которых коммутирующий элемент и орган управления по своей конструкции и функциональным возможностям образуют единый узел. Благодаря гальваническому разделению подвижных контактов позиционный выключатель подходит для переключения разных потенциалов.

Позиционный выключатель,
серия 8070
● Взрывозащита по
– IEC
– ATEX
– ГОСТ Р
● Применяется в
– зоне 1 и зоне 2
– зоне 21 и зоне 22
● Корпус вида взрывозащиты "Повышенная безопасность"
● Размеры и параметры согласно EN 50041
● Заменяемый взрывонепроницаемый контактный элемент
● Контакты с принудительным размыканием
● Предохранительный позиционный выключатель категории 1 с:
– купольным толкателем
– роликовым толкателем
– роликовым рычагом
– угловым роликовым рычагом
– поворотным рычагом
– роликовым рычагом с регулируемой длиной
– штангообразным рычагом
– пружинным стержнем
● Все насадки могут смещаться 4 раза на 90°
● Контактные элементы с – импульсным контактом
– движковым контактом
– движковым контактом внахлест
● Возможно исполнение с кабельным шлейфом

Исполнение	Приводной механизм		Номер заказа	Вес, кг

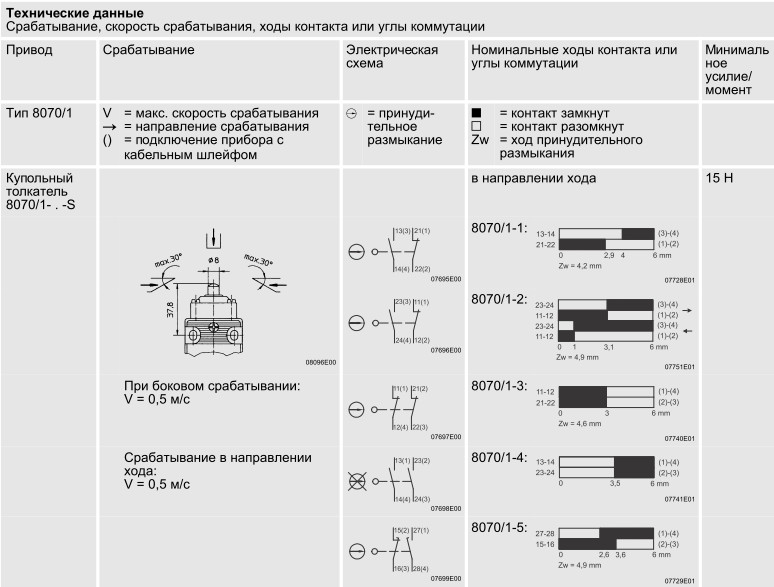

	Купольный толкатель	Толкатель из нержавеющей стали	8070/1-.-S	0.155

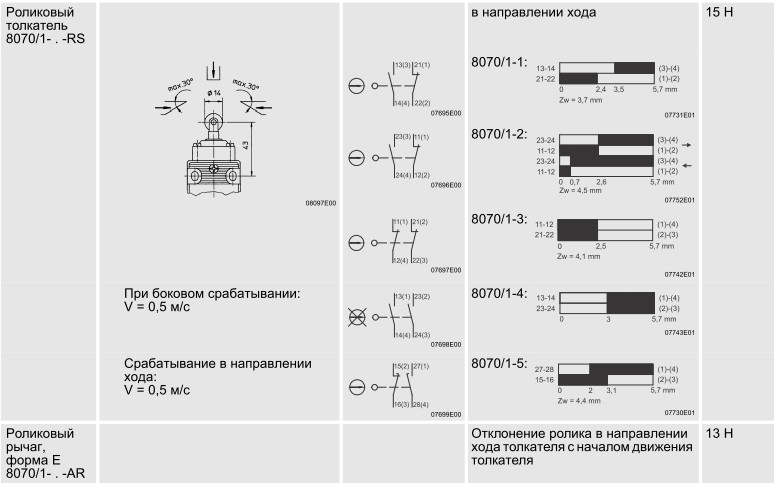

	Роликовый толкатель	Ролик из пластмассы	8070/1-.-RS	0.154

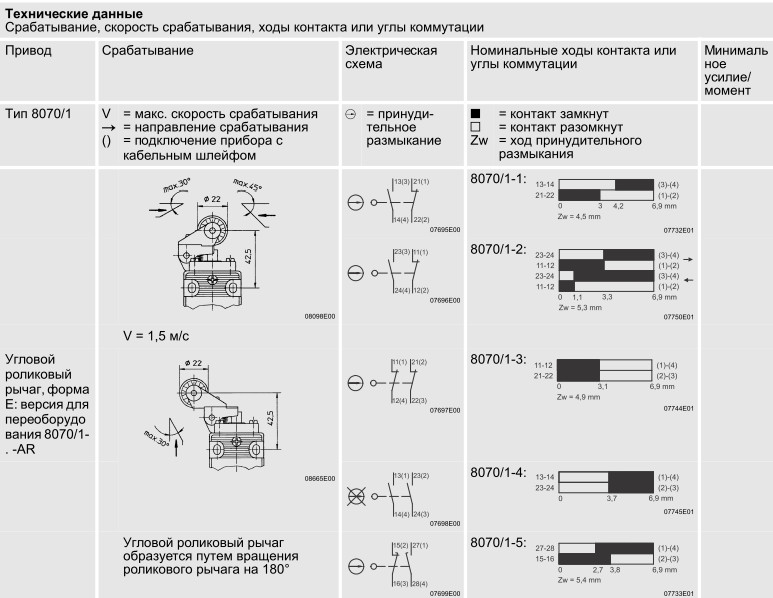

	Роликовый рычаг, форма E (переналаживается под угловой роликовый рычаг)	Ролик из пластмассы	8070/1-.-AR	0.155

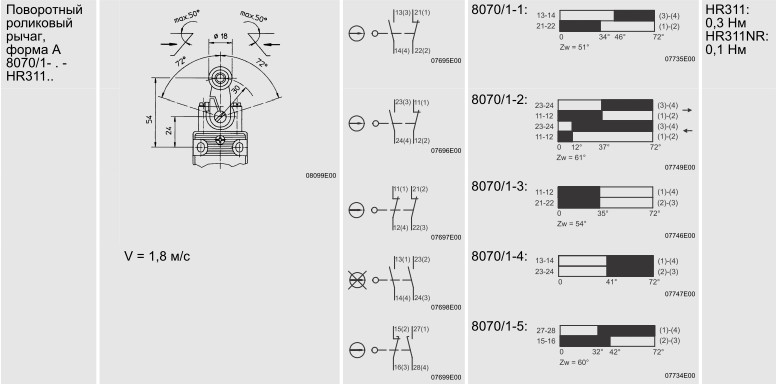

	Поворотный роликовый рычаг, форма A	Ролик из пластмассы	8070/1-.-HR311	0.221
	Поворотный роликовый рычаг, форма A (поворотный рычаг из нержавеющей стали)	Ролик из пластмассы	8070/1-.-HR311NR	0.221

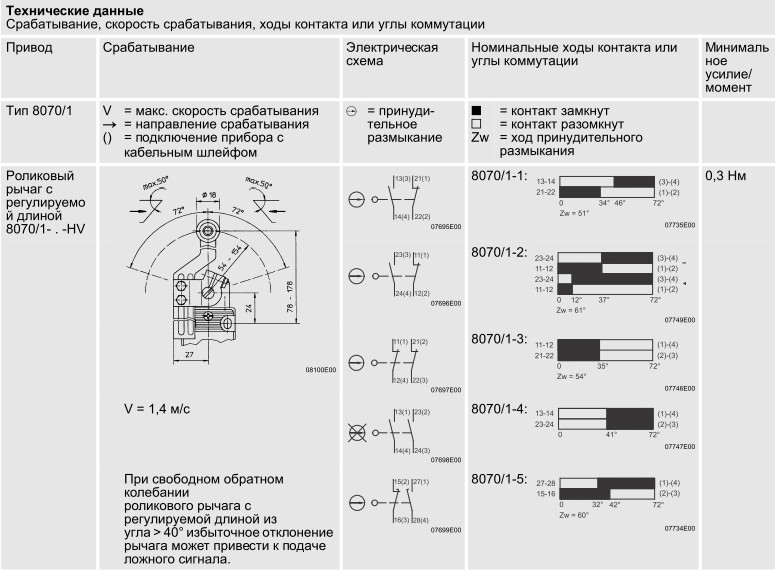

	Роликовый рычаг с регулируемой длиной	Ролик из пластмассы; Роликовая штанга из нержавеющей стали	8070/1-.-HV	0.269

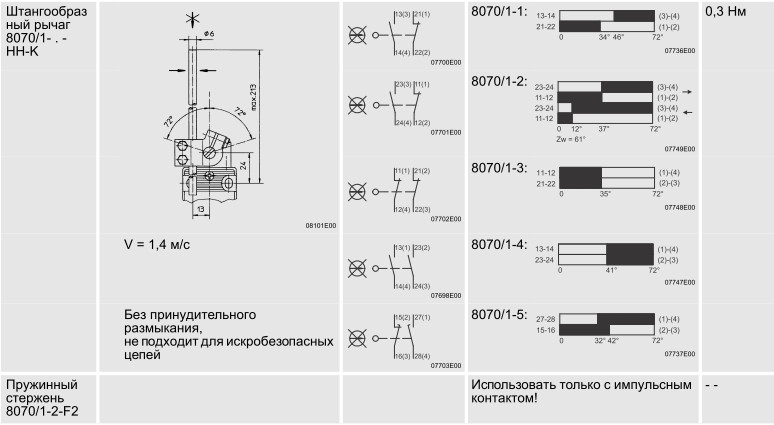

	Штангообразный рычаг	Стержень из пластмассы Без принудительного размыкания, не подходит для искробезопасных цепей!	8070/1-.-HH-K	0.237

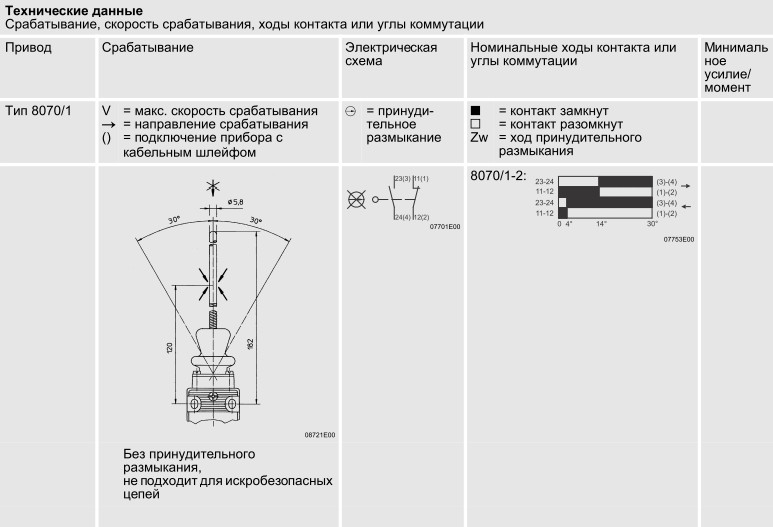

	Пружинный стержень	Пружина из нержавеющей Стали Использовать только с импульсным контактом! Без принудительного размыкания, не подходит для искробезопасных цепей!	8070/1-2-F2	0.175
	Предохранительный выключатель	Отдельный приводной механизм из пластмассы	8070/1-1-ZB	0.208
	Предохранительный выключатель	Отдельный приводной механизм из пластмассы	8070/1-3-ZB	0.208
Дополнение к номеру заказа
Функция переключения	1 разм. контакт + 1 замык. контакт	Движковый контактный элемент	8070/1-1-...
	2 размыкающих контакта	Движковый контактный элемент	8070/1-3-...
	2 замыкающих контакта	Движковый контактный элемент	8070/1-4-...
	1 разм. контакт + 1 замык. контакт	Движковый контактный элемент, внахлест	8070/1-5-...
	1 разм. контакт + 1 замык. контакт	Импульсный контакт, с пружиной	8070/1-2-...
		Исполнение с кабельным шлейфом	8070/1-.-...-K
Указание: головки привода прилагаются в несмонтированном состоянии.

Принадлежности и запасные детали
Наименование	Изображение				Номер заказа	Вес, кг
Головка привода		Купольный толкатель		8070/1-0-S	131805	0.044
		Роликовый толкатель		8070/1-0-RS	131809	0.042
		Роликовый рычаг, форма E (переналаживается под угловой роликовый рычаг)		8070/1-0-AR	131812	0.046
		Поворотный роликовый рычаг, форма A		8070/1-0-HR311	131815	0.099
		Поворотный роликовый рычаг, форма A (поворотный рычаг из нержавеющей стали)		8070/1-0-HR311NR	131841	0.099
		Роликовый рычаг с регулируемой длиной		8070/1-0-HV	131818	0.148
		Штангообразный рычаг		8070/1-0-HH-K	131821	0.162
		Пружинный стержень Использовать только с импульсным контактом!		8070/1-0-F2	131824	0.059
		Предохранительный выключатель с отдельным приводным механизмом (предохранительная головка для переключения)		8070/1-0-ZB	131832	0.071
		Предохранительный выключатель с отдельным приводным механизмом (элемент управления)		8070/1-0-ZB	131835	0.039
Кабельный ввод и ввод проводки		8161/5-M 20-13		1 шт.	138518	0.012
Контактный элемент		1 разм. контакт + 1 замык. контакт	Движковый контактный элемент	8080/1-1	132529	0.025
		2 разм. контакта	Движковый контактный элемент	8080/1-3	132532	0.025
		2 замык. контакта	Движковый контактный элемент	8080/1-4	132533	0.025
		1 разм. контакт + 1 замык. контакт	Движковый контактный элемент, внахлест	8080/1-5	132534	0.025
		1 разм. контакт + 1 замык. контакт	Импульсный контакт, с пружиной	8080/1-2	132530	0.025

Взрывозащита
Газо-взрывозащита
ATEX
Ex II 2 G Ex de IIC T6
ГОСТ Р
2ExdeIICT6
Пылевзрывозащита
ATEX
Ex II 2 D Ex tD A21 IP65 T80 °xC
ГОСТ Р
DIP A21 T A 80°C, IP65
Сертификаты
Россия
ГОСТ Р
Белоруссия
Проматомнадзор
Международный
IEC
Европа
ATEX

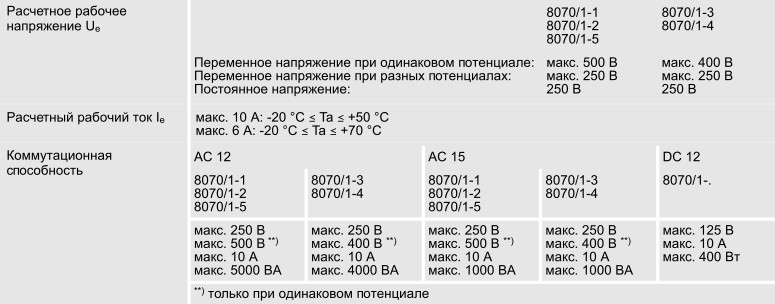

Расчетный рабочий ток I e
макс. 10 A: -20 °C ( Ta ( +50 °C
макс. 6 A: -20 °C ( Ta ( +70 °C
Расчетное изоляционное напряжение
550 В
Расчетная импульсная прочность
6 кВ
Защита от короткого замыкания
10 A gL / gG
Контактная система
2-полюсная, с гальваническим разделением, с двойным прерыванием
Расстояние между контактами
) 1,5 мм (разрыв ) 3 мм)
Контакты
Серебро-никель
Срок службы
механика
макс. 10 6 коммутационных циклов
электрика
макс. 10 6 коммутационных циклов
Корпус контактного элемента
полиамид, укрепленный стекловолокном
Диапазон рабочих температур
- 20 °C ... + 50 °C (10 A) - 20 °C ... + 70 °C (6 A)
максимальная частота коммутации
макс. 6000 коммутационных циклов/ч
Вид защиты
IP65
Материал корпуса
полиамид, укрепленный стекловолокном; черный
Кабельные вводы и вводы проводки
8161/5-M20-13
внизу на корпусе: 1 x M20 x 1,5
сбоку на корпусе: 1 x M20 x 1,5
Подключение
с кабельным вводом и вводом проводки 8161: для провода с оболочкой 4 x 2,5 мм 2 (d 6 ... 13 мм); рекомендуется 4 x 1,5 мм 2
со смонтированным соединительным проводом: Провод с оболочкой HK-SO-X05VV-F-OZ 4 x 1,5 мм, длина провода 6 м
Соединительные клеммы
1 x 2,5 мм 2 или 2 x 1 мм 2 , однопроволочные/тонкопроволочные
Ударопрочность
Импульсный контакт: 2 г
Движковый контактный элемент: 20 г
Момент затяжки
Винтовые клеммы 0,4 Нм макс.
Винты крышки: 0,7 Нм макс.
Соединительная резьба: 2,3 Нм (M20 x 1,5)
Нажимный винт: 1,5 Нм (M20 x 1,5)
