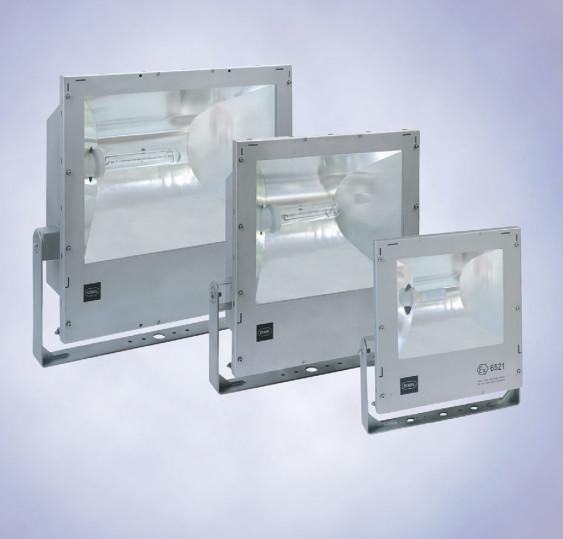

Прожекторы, серия 6521/3

Прожектор
Stahl

Взрывозащищенные прожекторы, серия 6521/3, для газо-взрывоопасных участков зоны 2, а также пылевзрывоопасных участков зон 21 и 22.

Оценок: 1 (средняя 0 из 5)

Запрос

Описание

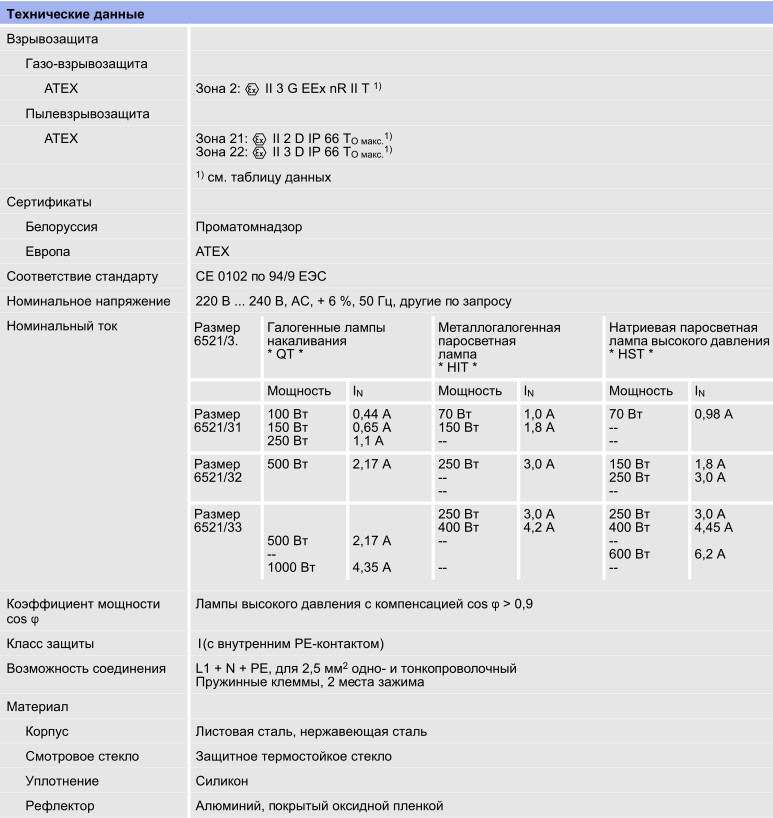

Технические характеристики
Файлы

● Взрывозащита согласно EN 50 021 и пылевзрывозащита согласно EN 50 281
● Применяются в
– зоне 2
– зоне 21 и зоне 22
● Возможное макс. оснащение лампами
– Натриевые паросветные лампы высокого давления мощностью до 600 Вт
– Металлогалогенные паросветные лампы мощностью до 400 Вт
– Галогенные лампы накаливания мощностью до 1000 Вт

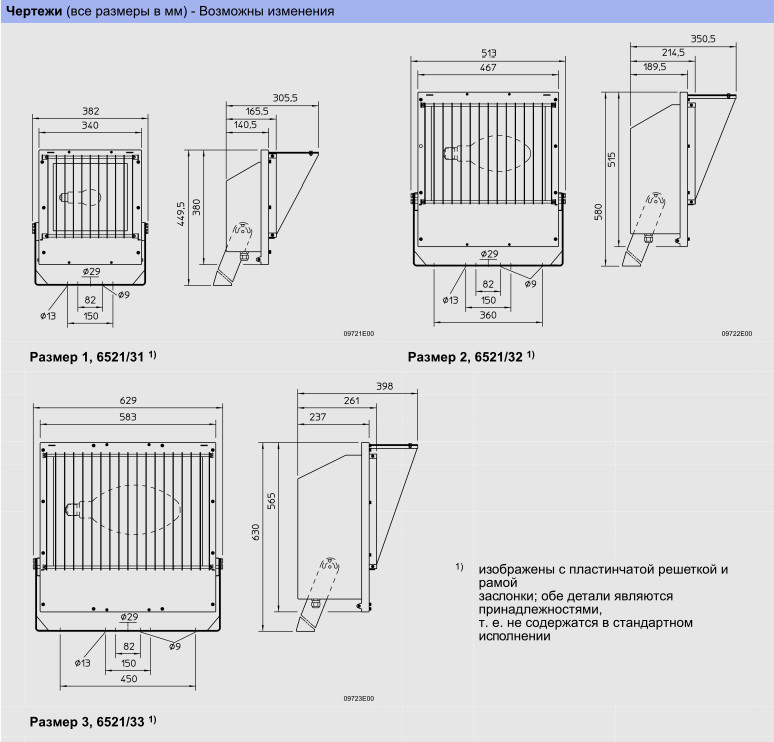

● Корпус из нержавеющей стали, поставляется трех размеров
● Широко- или узкоизлучающие рефлекторы или асимметричная конструкция ламп, стандарт: широкоизлучающие

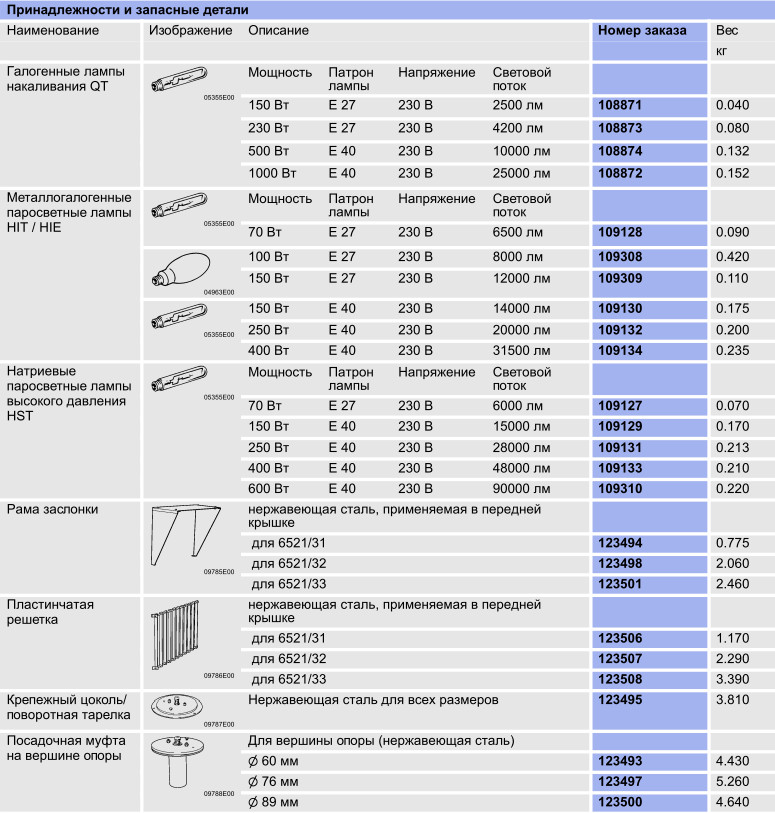

● Опции: (все детали из нержавеющей стали)
– Вставная заслонка, затенение сверху и сбоку
– Вставная пластинчатая решетка, предотвращает боковое ослепление до прибл. 45°; служит также в качестве защитной решетки

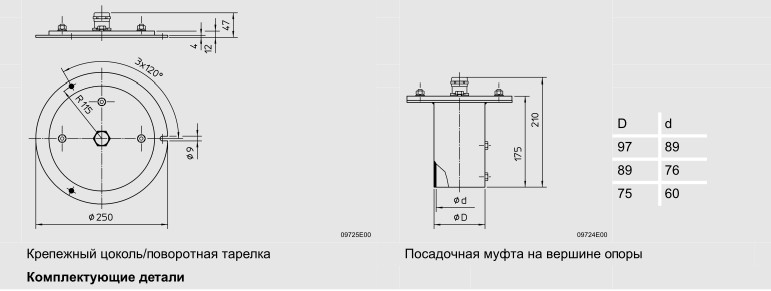

– Крепежный цоколь/ поворотная тарелка, стационарная эксплуатация прожекторов на стенах и стойках
– Посадочная муфта на вершине опоры
● В качестве плоского прожектора с асимметричным рефлектором

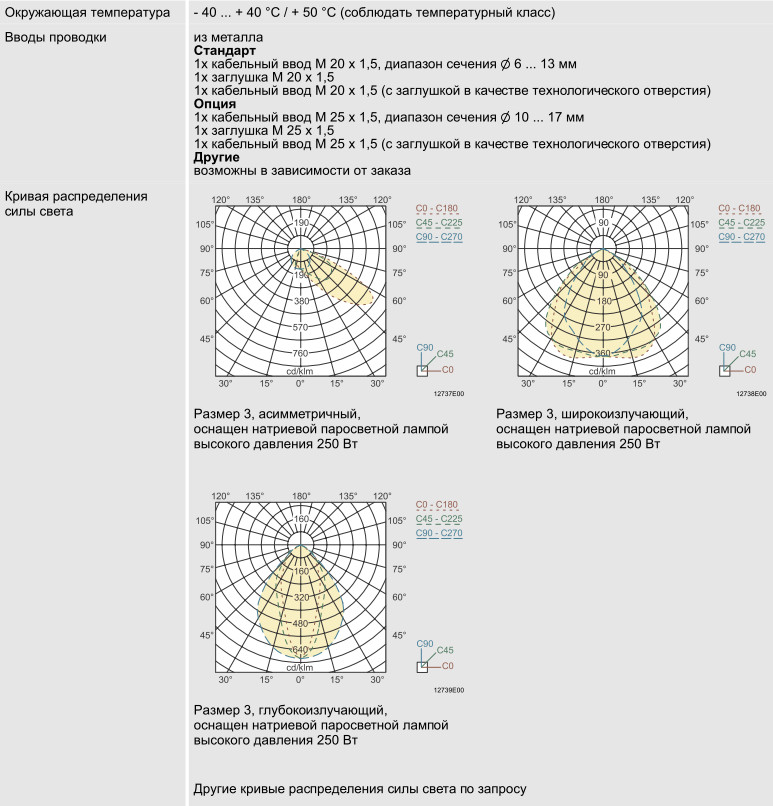

● Используется в диапазоне температур от -40 °C до +40 °C / 50°C

Исполнение	Оснащение лампами		Мощность	Температурный класс при T a =			T _{O макс}. при T _a = 40 °C	Номер заказа	Вес кг
	Патрон лампы	Вид ламп ¹⁾		40°C	50 °C
Прожектор, размер 1	Галогенные лампы накаливания
	E 27	QT	макс. 150 Вт	T3		T3	155 °C	6521/31.1-125-0.2	8.400
			макс. 250 Вт	T2		T2	200 °C
	Лампы высокого давления
	E 27	HIT	70 Вт	T4		T3	120 °C	6521/31.1-207-1.2	9.600
		HST	70 Вт	- -		T3	120 °C	6521/31.1-307-1.2	9.600
		HIT	100 Вт	T3		T3	140 °C	6521/31.1-210-1.2	11.000
		HIE	150 Вт	T3		T2	165 °C	6521/31.1-215-1.2	12.070

Прожектор, размер 2	Галогенные лампы накаливания
	E 40	QT	500 Вт	T3		T3	180 °C	6521/32.2-150-0.2	14.200
	Лампы высокого давления
	E 40	HIT / HS	150 Вт	T3		T3	140 °C	6521/32.2-315-1.2	16.400
			250 Вт	T3		T3	145 °C	6521/32.2-625-1.2	17.900
Прожектор, размер 3	Галогенные лампы накаливания
	E 40	QT	1000 Вт	T2		T2	230 °C	6521/33.2-111-0.2	18.200
	Лампы высокого давления
	E 40	HIT / HST	250 Вт	T4		T4	125 °C	6521/33.2-625-1.2	20.700
			400 Вт	T3		T3	160 °C	6521/33.2-640-1.2	21.300
		HST	600 Вт	T2		T2	190 °C	6521/33.2-360-1.2	24.900
Дополнение к номеру заказа
Рефлектор, симметричный	дальнего излучения (стандарт)							6521/3.1.-...-..2
	узкоизлучающий							6521/3.2.-...-..2
Рефлектор, асимметричный	дальнего излучения							6521/3.3.-...-..2
Компенсация	без							6521/3...-...-0.2
	с							6521/3...-...-1.2
Ввод проводки	Стандарт: c)		3x M 20 x 1,5 1x кабельный ввод 1x заглушка 1x кабельный ввод с заглушкой в качестве технологического отверстия					6521/3...-...-.22
	Специальный: c)		2x M 25 x 1,5 1x кабельный ввод 1x заглушка 1x кабельный ввод M 20 с заглушкой в качестве технологического отверстия					6521/3...-...-.12
	Другие:		вводы указаны текстом					6521/3...-...-.92
Номинальное напряжение	Указание напряжения открытым текстом
Указание	¹⁾	QT	Галогенная лампа накаливания
		HIT	Металлогалогенная паросветная лампа
		HST	Натриевая паросветная лампа высокого давления
		HIT / HST	Металлогалогенная паросветная лампа / натриевая паросветная лампа высокого давления
		- Прожекторы поставляются без осветительных средств, но с монтажной скобой. Другие монтажные принадлежности должны заказываться отдельно.

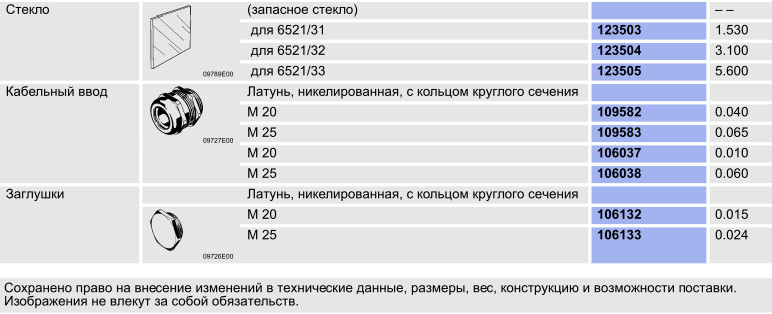

		- Кабельный ввод M 20 x 1,5; диапазон сечения d 6 ... 13 мм Кабельный ввод M 25 x 1,5; диапазон сечения d 10 ... 17 мм
