Ex штепсельное соединение miniCLIX, серии 8591/1 и 8591/4

Штекерные устройства
Stahl

Новые Ex штепсельные соединения miniCLIX фирмы R. STAHL можно просто и разнообразно использовать. Во взрывозащищенных участках зон 1 и 2, 21 и 22 электромонтажные работы и работы по техническому обслуживанию можно теперь проводить без санкционирования. Hot swap "горячая замена" - подключение и отсоединение под нагрузкой - возможна, тем самым, для невзрывозащищенных электрических цепей. Даже для монтажа полевой шины штепсельные соединения miniCLIX идеально подходят благодаря своей высокой скорости передачи данных в 100 Мбит/с.

Пока нет оценок (средняя 0 из 5)

Запрос

Описание

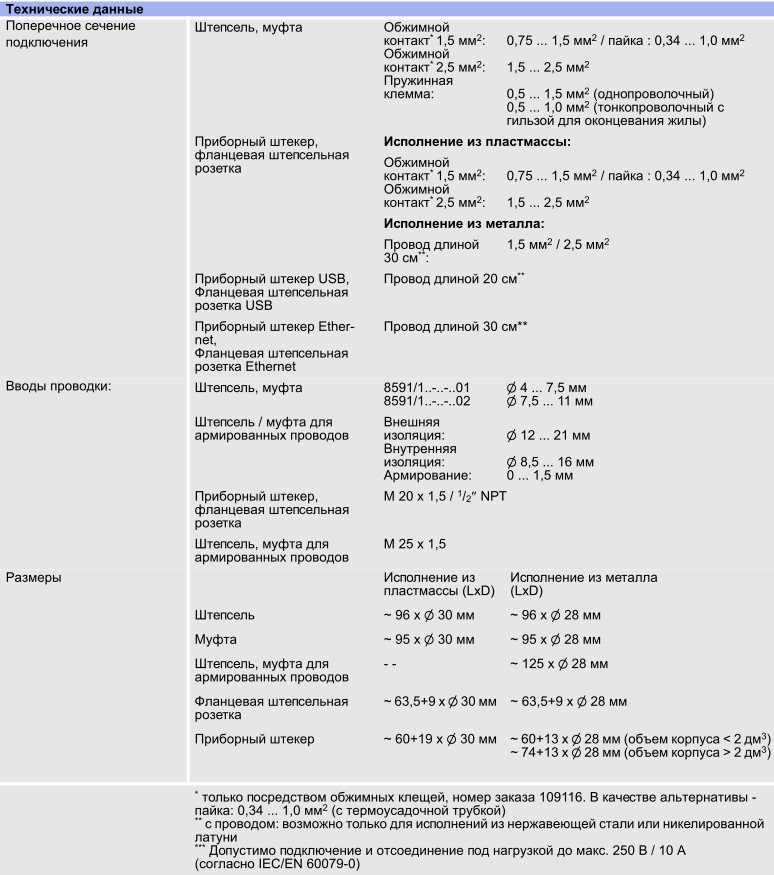

Технические характеристики
Файлы

● 4/4+1-полюсн., до 10 A
● Компактная конструкция
● Надежное, быстрое разъединение под нагрузкой
● Простой монтаж
● Подходит для грубой промышленной среды
– IP66 / IP68
● Применяется в
– зоне 1 и зоне 2
– зоне 21 и зоне 22
● Исполнение в качестве
– фланцевой штепсельной розетки
– приборного штекера
– штепселя / муфты
● Материал
– Полиамид, никелированная латунь, нержавеющая сталь AISI 316L
● Подключение в качестве
– обжимного контакта / провода
– пружинной клеммы

Исполнение	Количество полюсов	Напряжение	Кодирование	Соединительная техника	Диапазон сечения / длина провода	Номер заказа
Муфта из пластмассы	2 P + PE	24 В AC	12 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/131-12-0001
	2 P + PE	24 В AC	12 ч	Обжимной контакт 2,5 мм2	d 4 ... 7,5 mm	8591/132-12-0001
	2 P + PE	230 В AC	6 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/131-06-0001
		230 В AC	6 ч	Пружинная клемма	d 4 ... 7,5 mm	8591/136-06-0001
	4 P	24 В DC	8 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/131-08-0001
	4 P	24 В DC	8 ч	Пружинная клемма	d 4 ... 7,5 mm	8591/136-08-0001
	4 P + PE	24 В DC	5 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/431-05-0001
	4 P + PE	230 В AC	10 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/431-10-0001
	4 P + PE	230 В AC	10 ч	Обжимной контакт 1,5 мм2	d 7,5 ... 11 mm	8591/431-10-0002
Муфта из никелированой латуни	2 P + PE	230 В AC	6 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/131-06-3001
	2 P + PE	230 В AC	6 ч	Пружинная клемма	d 4 ... 7,5 mm	8591/136-06-3001
	4 P	24 В DC	8 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/131-08-3001
	4 P	24 В DC	8 ч	Пружинная клемма	d 4 ... 7,5 mm	8591/136-08-3001
	4 P + PE	24 В DC	5 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/431-05-3001
	4 P + PE	230 В AC	10 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/431-10-3001
	4 P + PE	230 В AC	10 ч	Обжимной контакт 1,5 мм	d 7,5 ... 11 mm	8591/431-10-3002
Муфта из нержавеющей стали	4 P	24 В DC	8 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/131-08-1001
	4 P	24 В DC	8 ч	Пружинная клемма	d 4 ... 7,5 mm	8591/136-08-1001
	4 P + PE	24 В DC	5 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/431-05-1001
Штепсель из пластмассы	2 P + PE	24 В AC	12 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/171-12-0001
	2 P + PE	24 В AC	12 ч	Обжимной контакт 2,5 мм2	d 4 ... 7,5 mm	8591/172-12-0001
	2 P + PE	230 В AC	6 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/171-06-0001
	2 P + PE	230 В AC	6 ч	Пружинная клемма	d 4 ... 7,5 mm	8591/176-06-0001
	4 P	24 В DC	8 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/171-08-0001
	4 P	24 В DC	8 ч	Пружинная клемма	d 4 ... 7,5 mm	8591/176-08-0001
	4 P + PE	24 В DC	5 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/471-05-0001
	4 P + PE	230 В AC	10 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/471-10-0001
	4 P + PE	230 В AC	10 ч	Обжимной контакт 2,5 мм2	d 7,5 ... 11 mm	8591/471-10-0002
Штепсель из никелированной латуни	2 P + PE	230 В AC	6 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/171-06-3001
	2 P + PE	230 В AC	6 ч	Пружинная клемма	d 4 ... 7,5 mm	8591/176-06-3001
	4 P	24 В DC	8 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/171-08-3001
	4 P	24 В DC	8 ч	Пружинная клемма	d 4 ... 7,5 mm	8591/176-08-3001
	4 P + PE	24 В DC	5 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/471-05-3001
	4 P + PE	230 В AC	10 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/471-10-3001
	4 P + PE	230 В AC	10 ч	Обжимной контакт 1,5 мм2	d 7,5 ... 11 mm	8591/471-10-3002
Штепсель из нержавеющей стали	4 P	24 В DC	8 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/171-08-1001
	4 P	24 В DC	8 ч	Пружинная клемма	d 4 ... 7,5 mm	8591/176-08-1001
	4 P + PE	24 В DC	5 ч	Обжимной контакт 1,5 мм2	d 4 ... 7,5 mm	8591/471-05-1001
Фланцевая штепсельная розетка из пластмассы для корпуса Ex e	2 P + PE	24 В AC	12 ч	Провод 1,5 мм2	- -	8591/181-12-0000
	2 P + PE	24 В AC	12 ч	Провод 2,5 мм2	- -	8591/182-12-000
	2 P + PE	230 В AC	6 ч	Обжимной контакт 1,5 мм2	- -	8591/181-06-0000
	4 P	24 В DC	8 ч	Обжимной контакт 1,5 мм2	- -	8591/181-08-0000
	4 P + PE	24 В DC	5 ч	Обжимной контакт 1,5 мм2	- -	8591/481-05-0000
	4 P + PE	230 В AC	10 ч	Обжимной контакт 1,5 мм2	- -	8591/481-10-0000
Фланцевая штепсельная розетка из никелированной латуни. Подходит также для применений Ex d без ограничения объема корпуса.	2 P + PE	230 В AC	6 ч	Провод 1,5 мм2	30 см	8591/181-06-3000
	4 P	24 В DC	8 ч	Провод 1,5 мм2	30 см	8591/181-08-3000
	4 P + PE	24 В DC	5 ч	Провод 1,5 мм2	30 см	8591/481-05-3000
	4 P + PE	230 В AC	10 ч	Провод 1,5 мм2	30 см	8591/481-10-3000
Фланцевая штепсельная розетка из нержавеющей стали. Подходит также для применений Ex d без ограничения объема корпуса.	4 P	24 В DC	8 ч	Провод 1,5 мм2	30 см	8591/181-08-1000
	4 P + PE	24 В DC	5 ч	Провод 1,5 мм2	30 см	8591/481-05-1000
Фланцевая штепсельная розетка из никелированной латуни. Исполнения для USB или Ethernet.	4 P	USB	2 ч	USB-штекер	20 см	8591/188-02-3020
	4 P	USB	2 ч	Гнездо USB	20 см	8591/188-02-3021
	4 P + PA	Ethernet	1 ч	Штекер Ethernet-RJ45	30 см	8591/487-01-3022
	4 P + PA	Ethernet	1 ч	Гнездо Ethernet-RJ45	30 см	8591/487-01-3023
Приборный штекер из пластмассы для корпуса Ex e.	2 P + PE	24 В AC	12 ч	Обжимной контакт 1,5 мм2	- -	8591/191-12-0000
	2 P + PE	24 В AC	12 ч	Обжимной контакт 2,5 мм2	- -	8591/192-12-0000
	2 P + PE	230 В AC	6 ч	Обжимной контакт 1,5 мм2	- -	8591/191-06-0000
	4 P	24 В DC	8 ч	Обжимной контакт 1,5 мм2	- -	8591/191-08-0000
	4 P + PE	24 В DC	5 ч	Обжимной контакт 1,5 мм2	- -	8591/491-05-0000
	4 P + PE	230 В AC	10 ч	Обжимной контакт 1,5 мм2	- -	8591/491-10-0000
Приборный штекер из никелированной латуни. Подходит также для применений Ex d с объемом корпуса < 2 дм3 .	2 P + PE	230 В AC	6 ч	Провод 1,5 мм2	30 см	8591/191-06-3000
	4 P	24 В DC	8 ч	Провод 1,5 мм2	30 см	8591/191-08-3000
	4 P + PE	24 В DC	5 ч	Провод 1,5 мм2	30 см	8591/491-05-3000
	4 P + PE	230 В AC	10 ч	Провод 1,5 мм2	30 см	8591/491-10-3000
Приборный штекер из никелированной латуни. Исполнения для USB или Ethernet. Подходит также для применений Ex d с объемом корпуса < 2 дм3 .	4 P	USB	2 ч	USB-штекер	20 см	8591/198-02-3020
	4 P	USB	2 ч	Гнездо USB	20 см	8591/198-02-3021
	4 P + PA	Ethernet	1 ч	Штекер Ethernet-RJ45	30 см	8591/497-01-3022
	4 P + PA	Ethernet	1 ч	Гнездо Ethernet-RJ45	30 см	8591/497-01-3023
Приборный штекер из нержавеющей стали. Подходит также для применений Ex d с объемом корпуса < 2 дм3 .	4 P	24 В DC	8 ч	Провод 1,5 мм2	30 см	8591/191-08-1000
	4 P + PE	24 В DC	5 ч	Провод 1,5 мм2	30 см	8591/491-05-1000
Приборный штекер из никелированной латуни. Исполнения для USB или Ethernet. Подходит также для применений Ex d с объемом корпуса > 2 дм3 .	4 P	USB	2 ч	USB-штекер	20 см	8591/491-05-1000
	4 P	USB	2 ч	Гнездо USB	20 см	8591/168-02-3020
	4 P + PA	Ethernet	1 ч	Штекер Ethernet-RJ45	30 см	8591/467-01-3022
	4 P + PA	Ethernet	1 ч	Гнездо Ethernet-RJ45	30 см	8591/467-01-3023
Указание	Подключение обжимного контакта только посредством обжимных клещей, номер заказа 109116. В качестве альтернативы - пайка: 0,34 ... 1,0 мм2 (с термоусадочной трубкой) Другие исполнения по запросу.
