Заглушка из металла Серия 8292

Заглушки
Stahl

Заглушки Серии 8292 предназначены для закрывания неиспользуемых отверстий в корпусах вида взрывозащиты „Повышенная безопасность“. Согласно IEC/EN 60079-0 и IEC/EN 60079-1 они имеют ударопрочное исполнение.

Пока нет оценок (средняя 0 из 5)

Запрос

Описание
Технические характеристики
Файлы

Для корпусов Ex e и Ex d
Исполнения

– метрический
– NPT

Размер резьбы

– M16 ... M100
– 3/8" ... 4" NPT

Используется вдиапазоне температур от -60 ... +200 °C

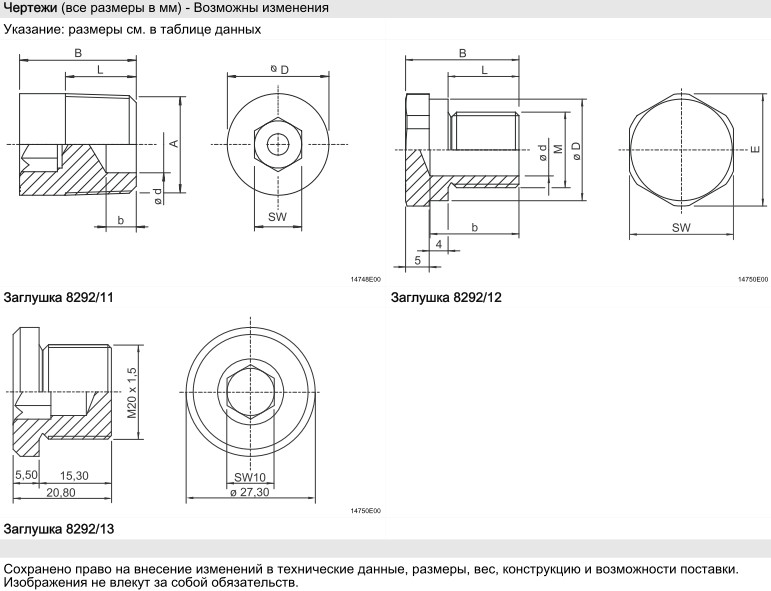

Исполнение	Размер резьбы	Размеры [мм]						Номер заказа	Вес кг
Исполнение	Размер резьбы	B	D	b	d	L	Ширина зева	Номер заказа	Вес кг
Заглушка, NPT, внутренний шестигранник, латунь	3/8" NPT	20	17	-	-	15	10	8292/11-BS-3/8" NPT	0,150
	1/2" NPT	25	22	10	12	20	10	8292/11-BS-1/2" NPT	0,100
	3/4" NPT	25	27	10	18	26	10	8292/11-BS-3/4" NPT	0,125
	1" NPT	30	34	15	25	16	10	8292/11-BS-1" NPT	0,150
	1 1/4" NPT	30	42	15	32	26	10	8292/11-BS-1 1/4" NPT	0,150
	1 1/2" NPT	31	49	16	39	26	10	8292/11-BS-1 1/2" NPT	0,150
	2" NPT	32	61	17	49	27	14	8292/11-BS-2" NPT	0,200
	2 1/2" NPТ	45	73	30	57	39	14	8292/11-BS-2 1/2" NPТ	0,200
	3" NPT	46	89	31	73	39	14	8292/11-BS-3" NPT	0,250
	3 1/2" NPT	48	102	33	86	42	14	8292/11-BS-3 1/2" NPT	0,275
	4" NPT	49	115	34	99	43	14	8292/11-BS-4" NPT	0,300
Заглушка, NPT, внутренний шестигранник, никелированная латунь	3/8" NPT	20	17	-	-	15	10	8292/11-BN-3/8" NPT	0,150
	1/2" NPT	25	22	10	12	20	10	8292/11-BN-1/2" NPT	0,100
	3/4" NPT	25	27	10	18	20	10	8292/11-BN-3/4" NPT	0,125
	1" NPT	30	34	15	25	25	10	8292/11-BN-1" NPT	0,150
	1 1/4" NPT	30	42	15	32	26	10	8292/11-BN-1 1/4" NPT	0,150
	1 1/2" NPT	31	49	16	39	26	10	8292/11-BN-1 1/2" NPT	0,150
	2" NPT	32	61	17	49	27	14	8292/11-BN-2" NPT	0,200
	2 1/2" NPТ	45	73	30	57	39	14	8292/11-BN-2 1/2" NPT	0,200
	3" NPT	46	89	31	73	42	14	8292/11-BN-3" NPT	0,250
	3 1/2" NPT	48	102	33	86	43	14	8292/11-BN-3 1/2" NPT	0,275
	4" NPT	49	115	34	99	43	14	8292/11-BN-4" NPT	0,300
Заглушка, NPT, внуренний шестигранник, нержавеющая сталь	3/8" NPT	20	17	-	-	15	10	8292/11-SS-3/8" NPT	0,150
	1/2" NPT	25	22	-	-	20	10	8292/11-SS-1/2" NPT	0,100
	3/4" NPT	25	27	-	-	20	10	8292/11-SS-3/4" NPT	0,125
	1" NPT	30	34	-	-	25	10	8292/11-SS-1" NPT	0,150
	1 1/4" NPT	30	42	-	-	26	10	8292/11-SS-1 1/4" NPT	0,150
	1 1/2" NPT	31	49	-	-	26	10	8292/11-SS-1 1/2" NPT	0,150
	2" NPT	32	61	-	-	27	14	8292/11-SS-2" NPT	0,200
	2 1/2" NPТ	45	73	-	-	40	14	8292/11-SS-2 1/2" NPT	0,200
	3" NPT	46	89	-	-	42	14	8292/11-SS-3" NPT	0,250
	3 1/2" NPT	48	102	-	-	42	14	8292/11-SS-3 1/2" NPT	0,275
	4" NPT	49	115	-	-	46	14	8292/11-SS-4" NPT	0,300
