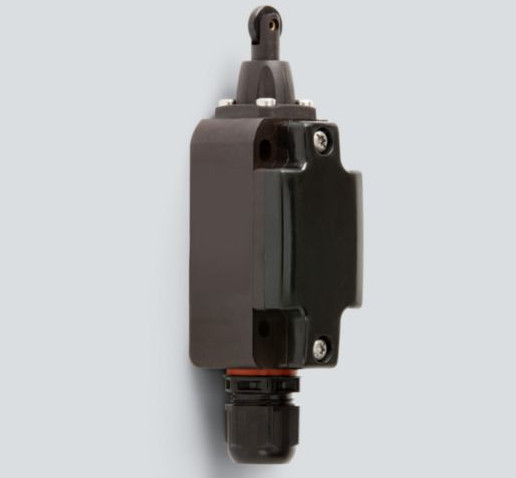

Позиционный выключатель Серия 8070/2

Позиционные выключатели и микровыключатели
Stahl

Позиционные выключатели предназначены для позиционирования и контроля подвижных частей машин и систем, а также для управления ими.Особенности: пластмассовый корпус Ex e, диапазон температур применения -60 … +60 °C, широкий ассортимент приводных механизмов, смещаемых на 4 x 90°.

Оценок: 3 (средняя 0 из 5)

Запрос

Описание

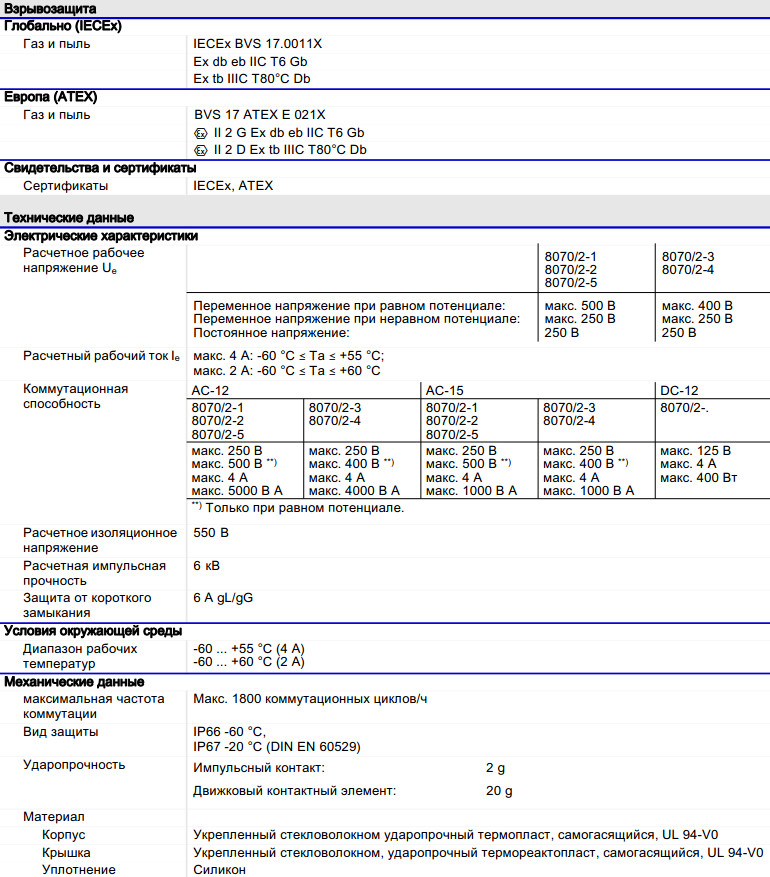

Технические характеристики
Файлы

Позиционные выключатели предназначены для позиционирования и контроля подвижных частей машин и систем, а также для управления ими. Поскольку они соответствуют стандартам на изделия EN 50 041 и IEC 60947-5-1, то могут также использоваться как предохранительные позиционные выключатели.
Позиционные выключатели серии 8070/2 сертифицированы для применения на взрывоопасных участках зон 1, 2, 21 и 22.
В сочетании с реле защитной двери и соответствующим подключением позиционные выключатели PL соответствуют виду взрывозащиты «e» согласно стандарту EN ISO 13849-1 или SIL 3 согласно EN 62061.
Они обозначены символом «¯» для принудительного размыкания.
Имеются варианты исполнения с импульсным и движковым переключением с контактами разной формы, а также со множеством различных элементов управления.

Пластмассовый корпус Ex e
Диапазон температур применения -60 … +60 °C
Размеры и параметры согласно EN 50041
Степень защиты IP66/IP67
Широкий ассортимент приводных механизмов, смещаемых на 4 x 90°.
Предохранительный позиционный выключатель, категория 1, с различными кнопочными переключателями
Сменные контактные элементы с:

– импульсным контактом;
– движковым контактным элементом;
– движковым контактным элементом внахлест;
– контактами с принудительным размыканием;
– взрывонепроницаемой оболочкой.

	ATEX / IECEx
Зона	0	1	2	20	21	22
Применяется в		X	X		X	X

Исполнение	Приводной механизм		Рабочие контакты	Номер заказа	№ изд.	Вес кг
	Толкатель	Толкатель с уплотнительной манжетой	1 замык. контакт + 1 размык. контакт	8070/2-1-W-U60	258219	0,167
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8070/2-2-W-U60	258227
			2 размык. контакта	8070/2-3-W-U60	258235
			1 замык. контакт + 1 размык. контакт, внахлест	8070/2-5-W-U60	258243
	Роликовый толкатель	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт	8070/2-1-R-U60	258220	0,168
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8070/2-2-R-U60	258228
			2 размык. контакта	8070/2-3-R-U60	258236
	Роликовый рычаг	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт	8070/2-1-WH-U60	258221	0,168
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8070/2-2-WH-U60	258229
			2 размык. контакта	8070/2-3-WH-U60	258237
	Параллельный рычаг	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт	8070/2-1-WPH-U60	258222	0,170
	Параллельный рычаг	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8070/2-2-WPH-U60	258230	0,170
	Поворотный рычаг	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт	8070/2-1-D-U60	258223	0,234
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8070/2-2-D-U60	258231
			2 размык. контакта	8070/2-3-D-U60	258238
			2 замык. контакта	8070/2-4-D-U60	258242
	Hастраиваемый поворотный рычаг	Ролик из пластмассы Роликовая штанга из нержавеющей стали Без принудительного размыкания, не подходит для искробезопасных цепей!	1 замык. контакт + 1 размык. контакт	8070/2-1-DS-U60	258224	0,256
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8070/2-2-DS-U60	258232
			2 размык. контакта	8070/2-3-DS-U60	258239
	Проволочный поворотный рычаг	Штанга из gластмассы Без принудительного размыкания, не подходит для искробезопасных цепей!	1 замык. контакт + 1 размык. контакт	8070/2-1-DD-U60	258225	0,242
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8070/2-2-DD-U60	258233
			2 размык. контакта	8070/2-3-DD-U60	258240
			1 замык. контакт + 1 размык. контакт, внахлест	8070/2-5-DD-U60	258244
	Пружинный стержень	Пружина из нержавеющей стали Использовать только с импульсным контактом! Без принудительного размыкания, не подходит для искробезопасных цепей!	1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8070/2-2-TK-U60	258234	0,204
	Предохранительный выключатель с изолированным приводным механизмом	Изолированный приводной механизм из металла (заказывается отдельно)	1 замык. контакт + 1 размык. контакт	8070/2-1-AZ-U60	258226	0,194
			2 размык. контакта	8070/2-3-AZ-U60	258241	0,194
Указание	Головки привода прилагаются в частично несмонтированном состоянии
