Позиционный выключатель Серия 8074/2

Позиционные выключатели и микровыключатели
Stahl

Позиционные выключатели предназначены для позиционирования и контроля подвижных частей машин и систем, а также для управления ими. Основные характеристики: металлический корпус Ex e, диапазон температур применения -40 ... +70 °C, широкий ассортимент приводных механизмов, смещаемых на 4 x 90°.

Оценок: 4 (средняя 0 из 5)

Запрос

Описание

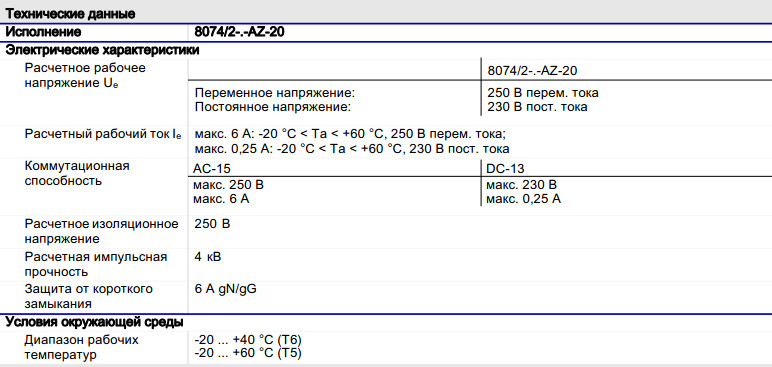

Технические характеристики
Файлы

Позиционные выключатели предназначены для позиционирования и контроля подвижных частей машин и систем, а также для управления ими. Поскольку они соответствуют стандартам на изделия EN 50 041 и IEC 60947-5-1, то могут также использоваться как предохранительные позиционные выключатели.
Позиционные выключатели серии 8074/2 сертифицированы для применения на взрывоопасных участках зон 1, 2, 21 и 22.
В сочетании с реле защитной двери и соответствующим подключением позиционные выключатели обеспечивают уровень эффективности «e» согласно стандарту EN ISO 13849-1 или SIL 3 согласно EN 62061.
Они обозначены символом «¯» для принудительного размыкания.
Имеются варианты исполнения с импульсным и движковым переключением с контактами разной формы, а также со множеством различных элементов управления.

Металлический корпус Ex e
Диапазон температур применения -40 ... +70 °C
Размеры и параметры согласно EN 50041
Степень защиты IP66
Широкий ассортимент приводных механизмов, смещаемых на 4 x 90°.
Предохранительный позиционный выключатель, категория 1, с различными кнопочными переключателями
Сменные контактные элементы:

– c импульсным контактом;
– движковым контактным элементом;
– движковым контактным элементом внахлест;
– контактами с принудительным размыканием;
– взрывонепроницаемой оболочкой.

	ATEX / IECEx
Зона	0	1	2	20	21	22
Применяется в		X	X		X	X

Исполнение	Приводной механизм		Рабочие контакты	Номер заказа	№ изд.	Вес кг
	Толкатель	Толкатель с уплотнительной манжетой	1 замык. контакт + 1 размык. контакт	8074/2-1-W-40	257197	0,298
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8074/2-2-W-40	258054
			2 размык. контакта	8074/2-3-W-40	257203
			1 замык. контакт + 1 размык. контакт, внахлест	8074/2-5-W-40	257212
	Роликовый толкатель	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт	8074/2-1-R-40	257184	0,299
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8074/2-2-R-40	258055
			2 размык. контакта	8074/2-3-R-40	257204
			1 замык. контакт + 1 размык. контакт, внахлест	8074/2-5-R-40	257213
	Датчик смещения	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт	8074/2-1-SR-40	257201	0,486
	Датчик смещения	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8074/2-2-SR-40	258062	0,486
	Длинный поворотный рычаг	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт	8074/2-1-DL-40	257188	0,422
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8074/2-2-DL-40	258059
			2 размык. контакта	8074/2-3-DL-40	257208
			1 замык. контакт + 1 размык. контакт, внахлест	8074/2-5-DL-40	257217
	Роликовый рычаг	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт	8074/2-1-WH-40	257185	0,300
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8074/2-2-WH-40	258056
			2 размык. контакта	8074/2-3-WH-40	257205
			1 замык. контакт + 1 размык. контакт, внахлест	8074/2-5-WH-40	257214
	Параллельный рычаг	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт	8074/2-1-WPH-40	257186	0,307
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8074/2-2-WPH-40	258057
			2 размык. контакта	8074/2-3-WPH-40	257206
			1 замык. контакт + 1 размык. контакт, внахлест	8074/2-5-WPH-40	257215
	Поворотный рычаг	Ролик из пластмассы	1 замык. контакт + 1 размык. контакт	8074/2-1-D-40	257187	0,360
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8074/2-2-D-40	258058
			2 размык. контакта	8074/2-3-D-40	257207
			1 размык. контакт, внахлест	8074/2-5-D-40	257216
	Hастраиваемый поворотный рычаг	Ролик из пластмассы Роликовая штанга из нержавеющей стали Без принудительного размыкания, не подходит для искробезопасных цепей!	1 замык. контакт + 1 размык. контакт	8074/2-1-DS-40	257189	0,386
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8074/2-2-DS-40	258060
			2 размык. контакта	8074/2-3-DS-40	257209
			1 размык. контакт, внахлест	8074/2-5-DS-40	257218
	Проволочный поворотный рычаг	Штанга из пластмассы Без принудительного размыкания, не подходит для искробезопасных цепей!	1 замык. контакт + 1 размык. контакт	8074/2-1-DD-40	257190	0,340
			1 замык. контакт + 1 размык. контакт, импульсный контакт с пружиной	8074/2-2-DD-40	258061
			2 размык. контакта	8074/2-3-DD-40	257210
			1 размык. контакт, внахлест	8074/2-5-DD-40	257219
	Предохранительный выключатель с изолированным приводным механизмом	Изолированный приводной механизм из металла (заказывается отдельно)	1 замык. контакт + 1 размык. контакт	8074/2-1-AZ-20	257202	0,340
			2 размык. контакта	8074/2-3-AZ-20	257211	0,340
Указание	Приводные механизмы не смонтированы
