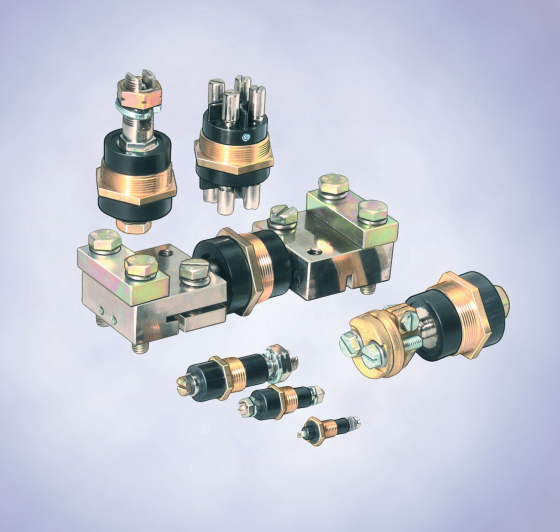

Болтовые гермопроходники серии 8171
Вы здесь
- Компоненты для применения в Ex-d корпусах
- Stahl
Разрешается использовать проходники для подвода тока в корпус вида взрывозащиты "Взрывонепроницаемая оболочка". Они монтируются в стенки корпуса с защитой от пробоя при взрыве и с изоляцией. Проходной сальник расположен в середине резьбового кольца, и детали соединены в один нераздельный узел посредством высококачественного диэлектрика (эпоксидная смола), устойчивого к токам утечки.
Пока нет оценок (средняя 0 из 5)
- Описание
- Технические характеристики
- Файлы

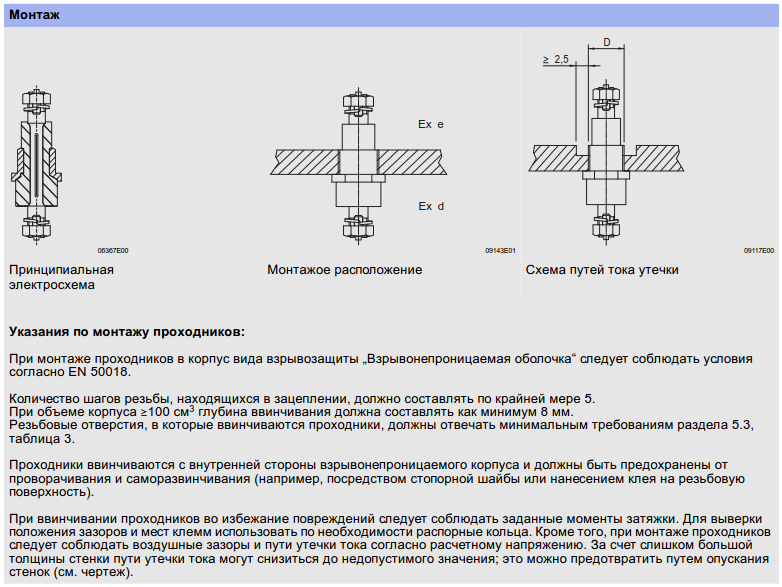

Разрешается использовать проходники для подвода тока в корпус вида взрывозащиты "Взрывонепроницаемая оболочка". Они монтируются в стенки корпуса с защитой от пробоя при взрыве и с изоляцией. Проходной сальник расположен в середине резьбового кольца, и детали соединены в один нераздельный узел посредством высококачественного диэлектрика (эпоксидная смола), устойчивого к токам утечки. Для мест соединительных клемм, заходящих в пределы корпусов Ex e, действуют повышенные требования к путям тока утечки и пробивным расстояниям согласно 50 019. Проходники следует предохранить от саморазвинчивания.
- Взрывозащита по ATEX; IEC
- Применяются в зоне 1 и зоне 2
- Подвод тока к корпусу Ex d
- Защищающий от пробоя при взрыве с изолированными стенками корпуса
- Исполнение с: зажимами с щелью, хомутовыми зажимами, клеммами для припайки
- Для значений напряжения до макс. 1000 В и значений тока до макс. 630 А
- Используются вдиапазоне температур от -55 °C до +130 °C
|
Таблица данных |
|||||||||
|
Проходники |
|||||||||
|
Номинальное поперечное сечение (токнопроволо чный) [мм2] |
Кол-во болтов |
Ток (болт) [A] |
Расчетное напря- жение [В] |
Проход- ная резьба [мм] |
Момент затяжки для проходной резьбы [Нм] |
Сечение |
Номер заказа |
Вес кг |
|
|
тонкопро- волочный [мм2] |
однопро- волочный [мм2] |
||||||||
|
1 |
1 |
10 |
400 |
M 10 x 1 |
8 |
Z: 2,5 L: 1,0 |
Z: 2,5 L: 1,5 |
8171/20-ZL |
0,011 |
|
2,5 |
1 |
10 |
400 |
M 10 x 1 |
8 |
Z: 2,5 G: 2,5 **) |
Z: 2,5 G: 2,5 **) |
8171/20-ZG |
0,011 |
|
1 |
26 |
400 |
M 15 x 1,5 |
15 |
A: 2,5 L: 2,5 |
A: 2,5 L: 2,5 |
8171/17-AL |
0,225 |
|
|
1 |
54 |
400 |
M 14 x 1,5 |
12 |
A: 2,5 |
A: 2,5 |
8171/15-AA |
0,33 |
|
|
1 |
54 |
630 |
M 15 x 1,5 |
15 |
A: 2,5 |
A: 2,5 |
8171/02-AA |
0,034 |
|
|
1 |
54 |
630 |
M 15 x 1,5 |
15 |
K: 2,5 |
K: 4 |
8171/01-KK |
0,33 |
|
|
6 |
17 |
400 |
M 42 x 1,5 |
50 |
R: 4 L: 2,5 |
R: 6 L: 4 |
8171/06-RL |
0,15 |
|
|
1 |
54 |
800 |
M 15 x 1,5 |
15 |
A: 2,5 |
A: 2,5 |
8171/42-AA |
0,040 |
|
|
4 |
4 |
54 |
500 |
M 42 x 1,5 |
50 |
R: 4 |
R: 6 |
8171/14-RR |
0,195 |
|
6 |
1 |
54 |
800 |
M 15 x 1,5 |
15 |
K: 6 B: 10 *) |
K: 10 B: 10 *) |
8171/43-KB |
0,051 |
|
1 |
54 |
630 |
M 15 x 1,5 |
15 |
K: 6 |
K: 10 |
8171/03-KK |
0,535 |
|
|
16 |
1 |
120 |
630 |
M 20 x 1,5 |
40 |
K: 16 |
K: 25 |
8171/18-KK |
0,42 |
|
1 |
120 |
630 |
M 20 x 1,5 |
40 |
K: 16 |
K: 25 |
8171/24-KK |
0,57 |
|
|
1 |
120 |
800 |
M 20 x 1,5 |
40 |
K: 16 B: 25 *) |
K: 25 B: 25 *) |
8171/48-KB |
0,14 |
|
|
25 |
1 |
250 |
1000 |
M 42 x 1,5 |
50 |
K: 25 B: 35 *) |
K: 35 B: 35 *) |
8171/07-KB |
0,35 |
|
35 |
1 |
250 |
1000 |
M 42 x 1,5 |
50 |
K: 35 B: 35 *) |
K: 50 B: 35*) |
8171/09-KB |
0,70 |
|
70 |
1 |
200 |
1000 |
M 42 x 1,5 |
50 |
C: 70 B: 120 *) |
C: 95 B: 120 *) |
8171/51-CB |
0,52 |
|
150 |
1 |
250 |
1000 |
M 42 x 1,5 |
50 |
D: 150 B: 150 *) |
D: 150 B: 150 *) |
8171/56-DB |
0,53 |
|
240 |
1 |
630 |
1000 |
M 42 x 1,5 |
50 |
Плоская лента макс. 25 x 30 мм |
8171/55-FF |
1,80 |
|
|

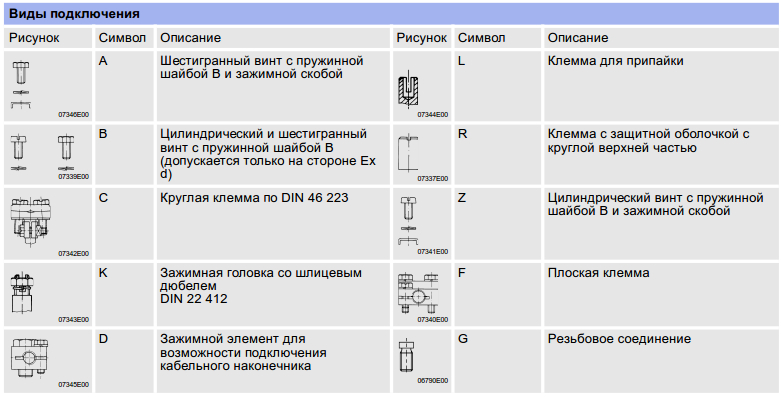

*) с кабельным наконечником **) с резьбой кабельного наконечника M3 Пояснения: Виды подключения корпусе EEx e Виды подключения в корпусе EEx d Дополнительную информацию о различных видах подключения см. Виды подключения |
8171/..-*. 8171/..-.* |
|
|||||||
|
Клеммы заземления |
|||||||||
|
Номинальное поперечное сечение (токнопроволо чный) [мм2] |
Кол-во болтов |
Ток (болт) [A] |
Расчетное напря- жение [В] |
Проход- ная резьба [мм] |
Момент затяжки для проходной резьбы [Нм] |
Макс. размер клемм |
Номер заказа |
Вес кг |
|
|
тонкопро- волочный [мм2] |
одно-/ многопро- волочный [мм2] |
||||||||
|
16 |
- - |
- - |
- - |
M 20 x 1,5 |
40 |
16 50 *) |
25 50 *) |
8171/PE-16 |
0,14 |
|
50 |
- - |
- - |
- - |
M 33 x 1,5 |
50 |
50 50 *) |
70 50 *) |
8171/PE-50 |
0,20 |
|
*) с кабельным наконечником |
|||||||||
- Взрывозащита по ATEXII 2 G Ex de II подходит для группы IIC; I M 2 Ex de I
- СертификатыATEX; IEC; Проматомнадзор; CSA
- МатериалЛатунь / Медь + Эпоксидная смола
- Расчетное рабочее напряжение Ue400 В, 500 В, 690 В, 1000 В, см. таблицу данных
- Расчетный рабочий ток Ieмакс. 630 A, см. таблицу данных
- Кол-во болтов1-, 4- и 6-полюсные
- Окружающая температура-55°C ... +130 °C
- Размер клеммПровод: от 0,75 мм2 до 300 мм2 / Плоская лента: 25 мм x 30 мм
|

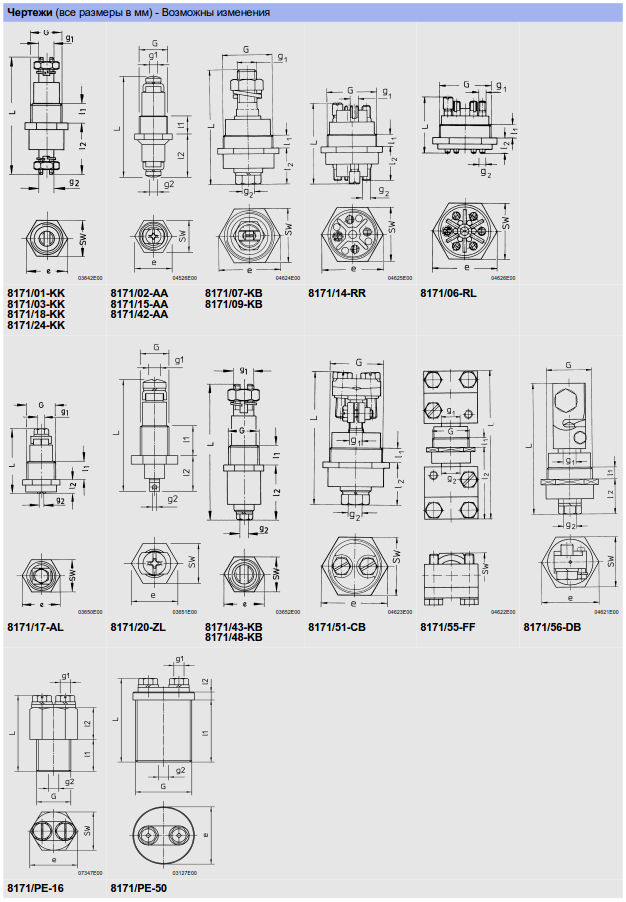

Чертежи (все размеры в мм) - Возможны изменения |
||||||||
|
Тип |
L |
l1 |
l2 |
G |
g1 |
g2 |
e |
Ширина зева |
|
8171/01-KK |
55,5 |
9,5 |
24,5 |
M 15 x 1,5 |
M 7 x 0,75 |
M 7 x 0,75 |
19,6 |
17 |
|
8171/02-AA |
53 |
9,5 |
23 |
M 15 x 1,5 |
M 4 |
M 4 |
19,6 |
17 |
|
8171/03-KK |
70,5 |
9,5 |
32,5 |
M 15 x 1,5 |
M 10 x 1 |
M 10 x 1 |
19,6 |
17 |
|
8171/06-RL |
47 |
12,5 |
11 |
M 42 x 1,5 |
M 7 x 0,75 |
d 4,2 |
53,1 |
46 |
|
8171/07-KB |
99,5 |
11 |
31,5 |
M 42 x 1,5 |
S 18 x 1,5 |
M 12 |
53,1 |
46 |
|
8171/09-KB |
106,5 |
11 |
31,5 |
M 42 x 1,5 |
S 22 x 1,5 |
M 12 |
53,1 |
46 |
|
8171/14-RR |
78,5 |
11 |
30 |
M 42 x 1,5 |
M 8,5 x 1 |
M 8,5 x 1 |
53,1 |
46 |
|
8171/15-AA |
49,5 |
13,5 |
19 |
M 14 x 1,5 |
M 4 |
M 4 |
19,6 |
17 |
|
8171/17-AL |
33 |
9,5 |
7 |
M 15 x 1,5 |
M 4 |
d 2,5 |
19,6 |
17 |
|
8171/18-KK |
82 |
10,5 |
38 |
M 20 x 1,5 |
S 13 x 1 |
S 13 x 1 |
25,4 |
22 |
|
8171/20-ZL |
39 |
10,5 |
12,5 |
M 10 x 1 |
M 4 |
d 1,5 |
16,2 |
14 |
|
8171/24-KK |
87,5 |
16 |
38 |
M 20 x 1,5 |
S 13 x 1 |
S 13 x 1 |
25,4 |
22 |
|
8171/42-AA |
63,5 |
9,5 |
29,5 |
M 15 x 1,5 |
M 4 |
M 4 |
19,6 |
17 |
|
8171/43-KB |
66 |
9,5 |
24 |
M 15 x 1,5 |
S 13 x 1 |
M 5 |
19,6 |
17 |
|
8171/48-KB |
75,5 |
10,5 |
27 |
M 20 x 1,5 |
S 13 x 1 |
M 6 |
25,4 |
22 |
|
8171/51-CB |
102 |
11 |
31,5 |
M 42 x 1,5 |
M 10 x 1 |
M 12 x 1,75 |
53,1 |
46 |
|
8171/55-FF |
175 |
11 |
84,5 |
M 42 x 1,5 |
M 20 x 2,5 |
M 20 x 2,5 |
53,1 |
46 |
|
8171/56-DB |
120 |
11 |
32 |
M 42 x 1,5 |
M 12 x 1,75 |
M 12 x 1,75 |
53,1 |
46 |
|
8171/PE-16 |
47,6 |
20 |
27,6 |
M 20 x 1,5 |
M 6 |
M 6 |
27,7 |
24 |
|
8171/PE-50 |
52,6 |
39 |
13,6 |
M 33 x 1,5 |
M 6 |
M 6 |
47,3 |
41 |
