Жильные гермопроходники серии 8174

Компоненты для применения в Ex-d корпусах
Stahl

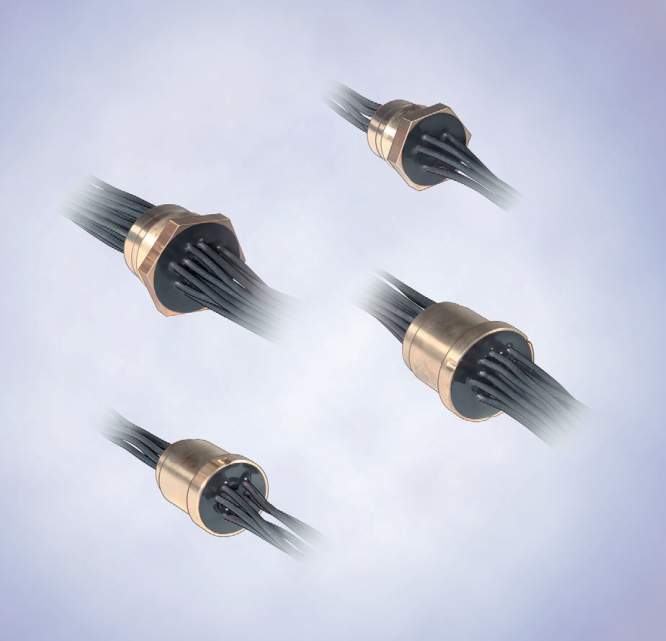

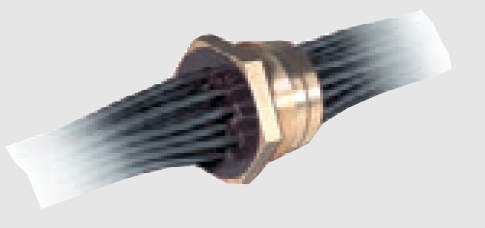

Жильные гермопроходники предназначены для соединения проводов между корпусами вида взрывозащиты „Взрывонепроницаемая оболочка“ и „Повышенная безопасность“.

Пока нет оценок (средняя 0 из 5)

Запрос

Описание
Технические характеристики
Файлы

Жильные гермопроходники предназначены для соединения проводов между корпусами вида взрывозащиты „Взрывонепроницаемая оболочка“ и „Повышенная безопасность“. Жилы залиты высококачественной полиуретановой смолой, устойчивой к токам утечки и, тем самым, изолированы от стенок корпуса.

Взрывозащита по ATEX; IEC
Применяются в зоне 1 и зоне 2
Подвод тока к корпусу Ex d
В одном проходнике объединены от 1 до 72 жил
Исполнения; привинчиваемые / штепсельные
Для значений напряжения до макс. 1000 В
Для поперечных сечений провода до 70 мм2

Исполнение	Поперечное сечение жилы [мм2]	Кол-во жил [шт.]	Расчетный рабочий ток при 40 °C	Расчетное рабочее напряжение	Резьба	Момент затяжки для резьбы [Нм]	Длина провода Ex d / Ex e [мм]	Номер заказа	Вес кг
8174/1 Жильные гермопроходники (привинчиваемые)	0,5	4	7 A	750 В	M16 x 1,5	15	1000/1000	8174/110-0413-11	0.112
		6	7 A	750 В	M24 x 1,5	35	1000/1000	8174/102-0613-11	0.165
		12	7 A	750 В	M33 x 1,5	50	1000/1000	8174/103-1213-11	0.315
		24	6 A	750 В	M33 x 1,5	50	1000/1000	8174/103-2413-11	0.555
		48	4,5 A	750 В	M42 x 1,5	50	1000/1000	8174/104-4813-11	1.095
		60	4,5 A	750 В	M48 x 1,5	50	1000/1000	8174/105-6013-11	1.353
	0,75	4	9 A	750 В	M16 x 1,5	15	1000/1000	8174/110-0401-11	0.136
		6	9 A	750 В	M24 x 1,5	35	1000/1000	8174/102-0601-11	0.201
		8	9 A	750 В	M24 x 1,5	35	1000/1000	8174/102-0801-11	0.253
		12	9 A	750 В	M33 x 1,5	50	1000/1000	8174/103-1201-11	0.398
		24	7,5 A	750 В	M33 x 1,5	50	1000/1000	8174/103-2401-11	0.699
		48	5,5 A	750 В	M42 x 1,5	50	1000/1000	8174/104-4801-11	1.383
		60	6 A	750 В	M48 x 1,5	50	1000/1000	8174/105-6001-11	1.713
	1,5	2	15 A	750 В	M16 x 1,5	15	1000/1000	8174/110-0202-11	0.112
		4	15 A	750 В	M16 x 1,5	15	1000/1000	8174/110-0402-11	0.192
		6	15 A	750 В	M24 x 1,5	35	1000/1000	8174/102-0602-11	0.285
		8	15 A	750 В	M33 x 1,5	50	1000/1000	8174/103-0802-11	0.395
		12	15 A	750 В	M33 x 1,5	50	1000/1000	8174/103-1202-11	0.506
		16	13 A	750 В	M33 x 1,5	50	1000/1000	8174/103-1602-11	0.715
		24	11,5 A	750 В	M42 x 1,5	50	1000/1000	8174/104-2402-11	1.095
		36	9,5 A	750 В	M42 x 1,5	50	1000/1000	8174/104-3602-11	1.575
		50	9 A	750 В	M48 x 1,5	50	1000/1000	8174/105-5002-11	2.153
	2,5	4	20 A	750 В	M24 x 1,5	35	1000/1000	8174/102-0403-11	0.305
		12	19,5 A	750 В	M33 x 1,5	50	1000/1000	8174/103-1203-11	0.855
		24	15 A	750 В	M42 x 1,5	50	1000/1000	8174/104-2403-11	1.695
		36	14 A	750 В	M48 x 1,5	50	1000/1000	8174/105-3603-11	2.493
	4	3	25 A	750 В	M24 x 1,5	35	1000/1000	8174/102-0304-11	0.321
		6	25 A	750 В	M33 x 1,5	50	1000/1000	8174/103-0604-11	0.627
		18	22 A	750 В	M42 x 1,5	50	1000/1000	8174/104-1804-11	1.791
	6	3	33 A	750 В	M24 x 1,5	35	1000/1000	8174/102-0305-11	0.450
		6	33 A	750 В	M33 x 1,5	50	1000/1000	8174/103-0605-11	0.885
		12	33 A	750 В	M42 x 1,5	50	1000/1000	8174/104-1205-11	1.755
	10	3	45 A	750 В	M33 x 1,5	50	1000/1000	8174/103-0306-11	0.753
		4	45 A	750 В	M42 x 1,5	50	1000/1000	8174/104-0406-11	1.039
		6	45 A	750 В	M42 x 1,5	50	1000/1000	8174/104-0606-11	1.491
	16	3	61 A	750 В	M42 x 1,5	50	1000/1000	8174/104-0307-11	1.250
		4	61 A	750 В	M42 x 1,5	50	1000/1000	8174/104-0407-11	1.591
		6	61 A	750 В	M42 x 1,5	50	1000/1000	8174/104-0607-11	2.391
	25	3	83 A	750 В	M42 x 1,5	50	1000/1000	8174/104-0308-11	1.800
	25	4	83 A	750 В	M48 x 1,5	50	1000/1000	8174/105-0408-11	2.261
	35	3	103 A	750 В	M42 x 1,5	50	1000/1000	8174/104-0309-11	2.283
	35	4	103 A	750 В	M48 x 1,5	50	1000/1000	8174/105-0409-11	3.017
	50	1	132 A	1000 В	M33 x 1,5	50	1000/1000	8174/103-0110-11	1.300
	50	3	132 A	1000 В	M48 x 1,5	50	1000/1000	8174/105-0310-11	3.813
	70	1	165 A	1000 В	M33 x 1,5	50	1000/1000	8174/103-0111-11	1.800
	4 1,5	3 5	--	750 В	M33 x 1,5	50	600 / 300	8174/103-0304-0502-69	0.426
	4 2,5	3 5	--	750 В	M33 x 1,5	50	600 / 300	8174/103-0304-0503-69	0.470
