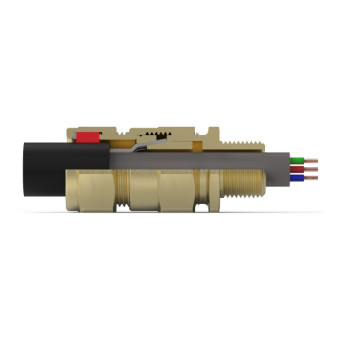

Кабельне введення типу C***E (Одинарне ущільнення для броньованих кабелів)
Ви є тут
- Кабельные вводы из металла Peppers
- Peppers
Кабельные вводы типа “С” с одинарным уплотнением подходят для кабелей, имеющих характеристику “Cold Flow”, обеспечивая защиту от воздействия окружающей среды IP66 на внешней оболочке кабеля. Кабельные вводы типа “С” имеют съемную, зависящую от типа брони систему крепления брони для кабелей с проволочной (W), сетчатой (X) или ленточной (Z) броней. Дополнительная опция “IE” позволяет использовать данные кабельные вводы с высоковольтными кабелями (с нагрузкой более 10,4 кА). Кабельный ввод типа “С” в специальном исполнении может использоваться совместно с кабелем, имеющим свинцовую оболочку, а также греющимся и с LSOH кабелем.
Пока нет оценок (средняя 0 из 5)
грн
Запрос - Опис
- Технічні характеристики
- Файлы
Кабельные вводы типа “С” с одинарным уплотнением подходят для кабелей, имеющих характеристику “Cold Flow”, обеспечивая защиту от воздействия окружающей среды IP66 на внешней оболочке кабеля. Кабельные вводы типа “С” имеют съемную, зависящую от типа брони систему крепления брони для кабелей с проволочной (W), сетчатой (X) или ленточной (Z) броней. Дополнительная опция “IE” позволяет использовать данные кабельные вводы с высоковольтными кабелями (с нагрузкой более 10,4 кА). Кабельный ввод типа “С” в специальном исполнении может использоваться совместно с кабелем, имеющим свинцовую оболочку, а также греющимся и с LSOH кабелем.
Параметры кабельного ввода |
||||||||||||||||
|
Размер ввода |
Размер входной резьбы |
Длина резьбы ISO (B) |
Параметры кабеля |
Допустимый разброс размеров брони |
Номинальная длина (L) |
Размеры / вес (метрическая резьба) |
Размер кожуха метрического ввода |
|||||||||
|
Метрическая |
______NPT___ |
Диаметр внутренней оболочки (С) |
Диаметр внешней оболочки (D) |
Опция R уменьшенный диаметр (D) |
Размер под ключ |
Максимальный диаметр (А) |
Вес (кг) |
|||||||||
|
Мин. |
Макс. |
Мин. |
Макс. |
Мин. |
Макс. |
___W___ |
___XZ___ |
|||||||||
|
16 |
М20 * 1.5 |
1/2” или 3 1/4” |
16 |
- |
8.4 |
8.4 |
13.5 |
4.9 |
10.0 |
0.9 |
0.15-0.35 |
60 |
24.0 |
26.5 |
0.139 |
EL24 |
|
20S |
М20 * 1.5 |
1/2” или 3 1/4” |
16 |
- |
11.7 |
11.5 |
16.0 |
9.4 |
12.5 |
0.90-1.25 |
0.15-0.35 |
60 |
24.0 |
26.5 |
0.125 |
EL24 |
|
20 |
М20 к 1.5 |
1/2” или 3 1/4 |
16 |
- |
14.0 |
15.5 |
21.1 |
12.0 |
17.6 |
0.90-1.25 |
0.15-0.50 |
60 |
30.0 |
33.0 |
0.180 |
EL30 |
|
25 |
М25 * 1.5 |
3/4” или 1” |
16 |
- |
20.0 |
20.3 |
27.4 |
16.8 |
23.9 |
1.25-1.60 |
0.15-0.50 |
60 |
37.6 |
41.4 |
0.252 |
EL38 |
|
32 |
М32 * 1.5 |
1 “ или 1 1/4” |
16 |
- |
26.3 |
26.7 |
34.0 |
23.2 |
30.5 |
1.60-2.00 |
0.15-0.55 |
65 |
46.0 |
50.6 |
0.408 |
EL46 |
|
40 |
М40 * 1.5 |
1 1/4” или 1 1/2” |
16 |
- |
32.2 |
33.0 |
40.6 |
28.6 |
36.2 |
1.60-2.00 |
0.20-0.60 |
75 |
55.0 |
60.5 |
0.642 |
EL55 |
|
50S |
М50 * 1.5 |
1 1/2” или 2” |
16 |
- |
38.2 |
39.4 |
46.7 |
34.8 |
42.4 |
2.00-2.50 |
0.20-0.60 |
75 |
65.0 |
71.5 |
0.947 |
EL65 |
|
50 |
М50 * 1.5 |
2” |
16 |
- |
44.1 |
45.7 |
53.2 |
41.1 |
48.5 |
2.00-2.50 |
0.30-0.80 |
75 |
65.0 |
71.5 |
0.716 |
EL65 |
|
63S |
М63 * 1.5 |
2” или 2 1/2” |
19 |
- |
50.1 |
52.1 |
59.5 |
47.5 |
54.8 |
2.5 |
0.30-0.80 |
75 |
80.0 |
88.0 |
1.377 |
EL80 |
|
63 |
М63 * 1.5 |
2 1/2” |
19 |
- |
56.0 |
58.4 |
65.8 |
53.8 |
61.2 |
2.5 |
0.30-0.80 |
75 |
80.0 |
88.0 |
1.073 |
EL80 |
|
75S |
М75 * 1.5 |
2 1/2” или 3” |
19 |
- |
62.0 |
64.8 |
72.2 |
60.2 |
68.0 |
2.5 |
0.30-1.00 |
85 |
90.0 |
99.0 |
1.661 |
EL90 |
|
75 |
М75 * 1.5 |
3” |
19 |
- |
68.0 |
71.1 |
78.0 |
66.5 |
73.4 |
2.5 |
0.30-1.00 |
85 |
90.0 |
99.0 |
1.322 |
EL90 |
|
80 |
М80 * 2 |
3” или 3 1/2” |
25 |
- |
72.0 |
77.0 |
84.0 |
- |
- |
3.15 |
0.45-1.00
|
110 |
104.0 |
115.2 |
2.874 |
EL104 |
|
8ОН |
М80 * 2 |
3” или 3 1/2” |
25 |
- |
72.0 |
79.6 |
90.0 |
- |
- |
3.15 |
0.45-1.00 |
110 |
104.0 |
115.2 |
2.874 |
EL104 |
|
85 |
М85 * 2 |
3” или 3 1/2” |
25 |
- |
78.0 |
79.6 |
90.0 |
75.0 |
85.4 |
3.15 |
0.45-1.00 |
110 |
104.0 |
115.2 |
2.515 |
EL104 |
|
90 |
М90 * 2 |
3 1/2” или 4” |
25 |
- |
84.0 |
88.0 |
96.0 |
- |
- |
3.15 |
0.45-1.00 |
110 |
114.0 |
125.7 |
3.117 |
EL114 |
|
90 Н |
М90 * 2 |
3 1/2” или 4” |
25 |
- |
84.0 |
92.0 |
102.0 |
|
|
3.15 |
0.45-1.00 |
110 |
114.0 |
125.7 |
3.117 |
EL114 |
|
100 |
М100 * 2 |
3 1/2” или 4” |
25 |
- |
90.0 |
92.0 |
102.0 |
87.4 |
97.4 |
3.15 |
0.45-1.00 |
110 |
114.0 |
125.7 |
2.707 |
EL114 |
Пример для заказа: |
C1WBECK1/NP/20/050NPT |
|
|
C |
Тип кабельного ввода |
|
|
1 |
Уплотнение: неопден - (1): неопрен для свинцовой оболочки - (2): силикон - (3); силикон для свинцовой оболочки - (4) |
|
|
W |
Вид брони: SWA (W); SWB (X); STA (Z) |
|
|
B |
Латунь - (В): нержавеющая сталь - (S) |
|
|
IE |
Интегрированное заземление (см. стр. TR-3) |
|
|
E |
Вид взывозыщиты Ex e |
|
|
Опции |
R |
Уплотнение уменьшенного диаметра |
|
C |
Кожух PVC - (С); кожух PCP - (Р); кожух LSOH - (3) |
|
|
K или V |
Контргайка, кольцо заземления и нейлоновое уплотнительное кольцо - (К): или фибровое - (V). для обеспечения защиты по IP |
|
|
S |
Наличие рифленой шайбы |
|
|
1 |
Количество в комплекте |
|
|
NP |
Никелевое покрытие - (NP): цинковое покрытие - (ZР |
|
|
20 |
Размер ввода |
|
|
050NPT |
1/2” NPT входная резьба |
|
|
Принадлежности |
Контргайка |
Латунь (ACBLN) / Нержавеющая сталь (ACSLN) |
|
Кольцо заземления |
Латунь (АСВЕТ) / Нержавеющая сталь (ACSET) |
|
|
Уплотнительные кольца IP |
Нейлон (ACNSW) / Фибра (ACFSW) PTFE (ACPSW) |
|
|
Рифленая шайба |
Нержавеющая сталь (ACSSW) |
|
|
Защитные кожухи |
PVC (ACSPVC) / PCP (ACSPCP) / LSOH (ACSSIO) |
|
Примечание:
* Размер кабельного ввода не обязательно равен размеру резьбового отверстия. Размер кабельного ввода 16 также имеется с резьбой М16 х 1.5.
* Кольцевое уплотнение для защиты по IP выпускается только для метрической резьбы. Для обеспечения IP конических резьбовых соединений необходимо устанавливать дополнительное уплотнительное кольцо.
* Недопустимо использование штатного кольцевого уплотнения совместно с дополнительным уплотнительным кольцом.
* Размеры (А) и (В) могут отличаться для кабельных вводов с не метрической резьбой (смотри таблицу «Входные резьбы кабельных вводов»).
* Если кабельный ввод устанавливается на неметаллическую Ex е оболочку, то он должен подключаться к цепи заземления системы.
* Если предполагается использование в огнеопасной и взрывоопасной зоне пользователь должен обратиться за советом к специалисту.
* До начала выполнения работ необходимо изучить инструкцию по сборке и установке кабельного ввода и следовать приведенным в ней правилам в полной мере.
* Кабельные вводы с цилиндрической резьбой, соответствуют требованиям взрывозащищённости резьбовых соединений IEC/EN 60079-1 и других аналогичных стандартов. Обычно размер сбега резьбы кабельного ввода соответствует оборудованию, куда устанавливается кабельный ввод, несмотря на это размер сбега резьбы необходимо учитывать при выборе кабельного ввода, в противном случае компания Peppers не несет ответственности за не правильный выбор клиента.
* Для обеспечения указанной степени защиты IP, зазоры отверстий должен соответствовать таблице 1 стандарта EN 50262, а все входные устройства должны быть надежно закреплены.
* Для обеспечения степени защиты IP и заявленного температурного диапазона, комплекты кабельных вводов, поставляемые с силиконовыми уплотнениями, включают в себя фторопластовое (ПТФЭ) уплотнительное кольцо.
- Стандарт соответствияГОСТ Р 51330. ГОСТ 14254. ПУЭ, EN 60079-0. EN 60079-1. EN 60079-7. EN 60079-15. EN 61241-0, EN 61241-1, IEC 60079-0.1EC 60079-1, IEC 60079-7. IEC 61241-0. IEC 61241-1. IEC 60529
- Маркировка взрывозащиты
- ATEXII 2 GD Ex e II / Ex tD A21
- IEC ExEx e II/ Ex tD A21
- GOST-REx e IIU
- CSAEx e II Class I Zone l
- Class I Division 2. Groups A, B, C, D
- Class II Division 2. Groups E. F, G
- Class III. Enclosure Types 3, 4, 4X
- NEPSIEx e II
- INMETROBR - Ex e II / Ex tD A21
- ABS1-1-4/7.7, 4.8-3/1.7, 4-8-3/13 and 4-8-4/27.5
- MODU Rules 4-3-3/9
- LLOYD’SEnclosure Systems (Part 1B)
- RMRSPart XI of Rules for seagoing ships (ed.2008)
- Сертификаты
- ATEXSIRA01АTEX1271X
- IEC ExSIR 07.0097X
- GOST-RPOCC GB.ГБ06.B00853
- Разрешение на применение РостехнаазораPPC 00-28811
- CSACSA 1356011
- NEPSIGYJ06187X
- INMETRONCC 5878/09 X
- ABS09-LD463991 -PDA
- LLOYD’S10/00056
- RMRS09.00784.011
- Степень по IPІР66, NEMA4X
- Температура окружающей среды:Неопреновое уплотнение -20°C + 85°C
- Силиконовое уплотнение -60°C + 180°C
- МатериалыЛатунь или нержавеющая сталь
- Антикоррозионное покрытиеНикель или цинк
- Кабельный ввод типа C***E (Одинарное уплотнение для бронированных кабелей)
- Кабельный ввод типа C***E (Одинарное уплотнение для бронированных кабелей)_ENG_2019
