Кабельне введення типу CR (система “CROCLOCK®”)
Ви є тут
- Кабельные вводы из металла Peppers
- Peppers

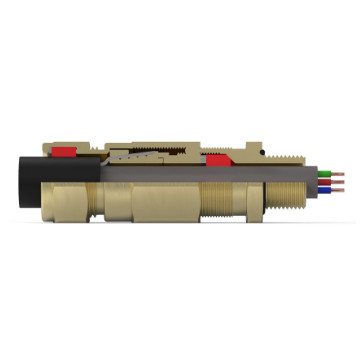

Кабельные вводы типа “CR” имеют взрывозащиту вида: взрывонепроницаемая оболочка (Ex d): защита вида е (Ехе); защита вида n - ограничение (циркуляции воздуха) пропуска газов (Ex nR). Применяются в зоне 1 зоне 2, с категориями взрывоопасной смеси II A, IIB и IIC. Обеспечивают взрывобезопасное регулируемое уплотнение на внутренней оболочке кабеля и защиту от воздействия окружающей среды на внешней оболочке кабеля, не повреждая кабель (подходит для кабелей, имеющих характеристику “Cold Row”). Обеспечивают крепление всех видов брони, используя систему крепления “CROCLOGK®”. Кабельные вводы типа “CR” обеспечивают степень защиты IP66, IP68 при погружении на глубину до 25 метров, а также защиту от затопления без использования дополнительных уплотнений и защитных кожухов. Вводы с метрической резьбой в стандартном исполнении оснащены «кольцеобразными уплотнителем вводной части. Кабельный ввод типа “СR” в специальном исполнении может использоваться совместно с кабелем, имеющим свинцовую оболочку, а также греющимся и с LSOH кабелем.
Пока нет оценок (средняя 0 из 5)
грн
Запрос - Опис
- Технічні характеристики
- Файлы
Кабельные вводы типа “CR” имеют взрывозащиту вида: взрывонепроницаемая оболочка (Ex d): защита вида е (Ехе); защита вида n - ограничение (циркуляции воздуха) пропуска газов (Ex nR). Применяются в зоне 1 зоне 2, с категориями взрывоопасной смеси II A, IIB и IIC. Обеспечивают взрывобезопасное регулируемое уплотнение на внутренней оболочке кабеля и защиту от воздействия окружающей среды на внешней оболочке кабеля, не повреждая кабель (подходит для кабелей, имеющих характеристику “Cold Row”). Обеспечивают крепление всех видов брони, используя систему крепления “CROCLOGK® ”. Кабельные вводы типа “CR” обеспечивают степень защиты IP66, IP68 при погружении на глубину до 25 метров, а также защиту от затопления без использования дополнительных уплотнений и защитных кожухов. Вводы с метрической резьбой в стандартном исполнении оснащены «кольцеобразными уплотнителем вводной части. Кабельный ввод типа “СR” в специальном исполнении может использоваться совместно с кабелем, имеющим свинцовую оболочку, а также греющимся и с LSOH кабелем.
Параметры кабельного ввода |
|||||||||||||||
|
Размер ввода |
Размер входной резьбы |
Длина резьбы ISO (B) |
Параметры кабеля |
Допустимый разброс размеров брони |
Номинальная длина (L) |
Размеры / вес (метрическая резьба) |
Размер кожуха метрического ввода |
||||||||
|
Метрическая |
______NPT_____ |
Диаметр внутренней оболочки (С) |
Диаметр внешней оболочки (D) |
Опция R уменьшенный диаметр (D) |
Размер под ключ |
Максимальный диаметр (А) |
Вес (кг) |
||||||||
|
Мин. |
Макс. |
Мин. |
Макс. |
Мин. |
Макс. |
||||||||||
|
16 |
М20 * 1.5 |
1/2” или 3 1/4” |
16 |
3.4 |
8.4 |
9.0 |
13.5 |
6.7 |
10.0 |
0.15-1.25 |
85 |
25.4 |
28.0 |
0.180 |
EL24 |
|
20S |
М20 * 1.5 |
1/2” или 3 1/4” |
16 |
7.2 |
11.7 |
12.9 |
16.0 |
9.4 |
12.5 |
0.15-1.25 |
85 |
25.4 |
28.0 |
0.171 |
EL24 |
|
20 |
М20 * 1.5 |
1/2” или 3 1/4” |
16 |
9.4 |
14.0 |
15.5 |
21.1 |
12.0 |
17.6 |
0.15-1.25 |
85 |
30.0 |
33.0 |
0.251 |
EL30 |
|
25 |
М25 * 1.5 |
3/4” или 1” |
16 |
13.5 |
20.0 |
20.3 |
27.4 |
16.8 |
23.9 |
0.15-1.60 |
95 |
37.6 |
41.4 |
0.414 |
EL38 |
|
32 |
М32 * 1.5 |
1“ или 1 1/4” |
16 |
19.5 |
26.3 |
26.7 |
34.0 |
23.2 |
30.5 |
0.15-2.00 |
115 |
46.0 |
50.6 |
0.762 |
EL46 |
|
40 |
М40 * 1.5 |
1 1/4” или 1 1/2” |
16 |
23.0 |
32.2 |
33.0 |
40.6 |
28.6 |
36.2 |
0.20-2.00 |
120 |
55.0 |
60.5 |
1.100 |
EL55 |
|
50S |
М50 * 1.5 |
1 1/2” или 2” |
16 |
28.1 |
38.2 |
39.4 |
46.7 |
34.8 |
42.4 |
0.20-2.50 |
135 |
65.0 |
71.5 |
1.792 |
EL65 |
|
50 |
М50 * 1.5 |
2 |
16 |
33.1 |
44.1 |
45.7 |
53.2 |
41.1 |
48.5 |
0.30-2.50 |
135 |
65.0 |
71.5 |
1.390 |
EL65 |
|
63S |
М63 * 1.5 |
2” или 2 1/2” |
19 |
39.2 |
50.1 |
52.1 |
59.5 |
47.5 |
54.8 |
0.30-2.50 |
135 |
80.0 |
88.0 |
2.551 |
EL80 |
|
63 |
М63 * 1.5 |
2 1/2” |
19 |
46.7 |
56.0 |
58.4 |
65.8 |
53.8 |
61.2 |
0.30-2.50 |
135 |
80.0 |
88.0 |
2.053 |
EL80 |
|
75S |
М75 * 1.5 |
2 1/2” или 3” |
19 |
52.1 |
62.0 |
64.8 |
72.2 |
60.2 |
68.0 |
0.30-2.50 |
140 |
90.0 |
99.0 |
2.917 |
EL90 |
|
75 |
М75 * 1.5 |
3” |
19 |
56.0 |
68.0 |
71.1 |
78.0 |
66.5 |
73.4 |
0.30-2.50 |
140 |
90.0 |
99.0 |
2.343 |
EL90 |
|
80 |
М80 * 2 |
3” или 3 1/2” |
25 |
62.2 |
72.0 |
77.0 |
84.0 |
- |
- |
0.45-3.15 |
170 |
104.0 |
115.2 |
4.885 |
EL104 |
|
8ОН |
М80 * 2 |
3” или 3 1/2” |
25 |
62.2 |
72.0 |
79.6 |
90.0 |
- |
- |
0.45-3.15 |
170 |
104.0 |
115.2 |
4.885 |
EL104 |
|
85 |
М85 * 2 |
3” или 3 1/2” |
25 |
69.0 |
78.0 |
79.6 |
90.0 |
75.0 |
85.4 |
0.45-3.15 |
170 |
104.0 |
115.2 |
4.038 |
ELI 04 |
|
90 |
М90 * 2 |
3 1/2” или 4” |
25 |
74.0 |
84.0 |
88.0 |
96.0 |
- |
- |
0.45-3.15 |
170 |
114.0 |
125.7 |
4.996 |
EL114 |
|
90 Н |
М90 * 2 |
3 1/2” или 4” |
25 |
74.0 |
84.0 |
92.0 |
102.0 |
- |
- |
0.45-3.15 |
170 |
114.0 |
125.7 |
4.996 |
EL114 |
|
100 |
М100 * 2 |
3 1/2” или 4” |
25 |
82.0 |
90.0 |
92.0 |
102.0 |
87.4 |
97.4 |
0.45-3.15 |
170 |
114.0 |
125.7 |
4.362 |
EL114 |
Пример для заказа: |
CR-1ВСК1 /NP/20/050NРТ |
|
|
CR |
Тип кабельного ввода |
|
|
1 |
Уплотнение: неопден - (1): неопрен для свинцовой оболочки - (2): силикон - (3); силикон для свинцовой оболочки - (4) |
|
|
B |
Латунь - (В): нержавеющая сталь - (S) |
|
|
Опции |
R C K или V S 1 NP |
Уплотнение уменьшенного диаметра Кожух PVC - (С); кожух PCP - (Р); кожух LSOH - (3) Контргайка, кольцо заземления и нейлоновое уплотнительное кольцо - (К): или фибровое - (V). для обеспечения защиты по IP Наличие рифленой шайбы Количество в комплекте Никелевое покрытие - (NP): цинковое покрытие - (ZР) |
|
20 |
Размер ввода |
|
|
050NPT |
1/2” NPT входная резьба |
|
|
Принадлежности |
Контргайка |
Латунь (ACBLN) / Нержавеющая сталь (ACSLN) |
|
Кольцо заземления |
Латунь (АСВЕТ) / Нержавеющая сталь (ACSET) |
|
|
Уплотнительные кольца IP |
Нейлон (ACNSW) / Фибра (ACFSW) PTFE (ACPSW) |
|
|
Рифленая шайба |
Нержавеющая сталь (ACSSW) |
|
|
Защитные кожухи |
PVC (ACSPVC) / PCP (ACSPCP) / LSOH (ACSSIO) |
|
|
Варианты |
CR-O |
Не используется внутреннее уплотнение (Ex e) (IP66) |
|
CR-D |
Не используется внешнее уплотнение |
|
Примечание:
* Размер кабельного ввода не обязательно равен размеру резьбового отверстия.
* Кольцевое уплотнение для защиты по IP выпускается только для метрической резьбы. Для обеспечения IP конических резьбовых соединений необходимо устанавливать дополнительное уплотнительное кольцо.
* Недопустимо использование штатного кольцевого уплотнения совместно с дополнительным уплотнительным кольцом.
* Размеры (А) и (В) могут отличаться для кабельных вводов с не метрической резьбой (смотри таблицу «Входные резьбы кабельных вводов»),
* Если кабельный ввод устанавливается на неметаллическую Ex е оболочку, то он должен подключаться к цепи заземления системы.
*Если предполагается использование в огнеопасной и взрывоопасной зоне пользователь должен обратиться за советом к специалисту.
* До начала выполнения работ необходимо изучить инструкцию по сборке и установке кабельного ввода и следовать приведенным в ней правилам в полной мере.
* Кабельные вводы с цилиндрической резьбой, соответствуют требованиям взрывозащищенности резьбовых соединений IEC/EN 60079-1 и других аналогичных стандартов. Обычно размер сбега резьбы кабельного ввода соответствует оборудованию, куда
устанавливается кабельный ввод, не смотря на это размер сбега резьбы необходимо учитывать при выборе кабельного ввода, в противном случае компания Peppers не несет ответственности за не правильный выбор клиента.
* Для обеспечения указанной степени защиты IP, зазоры отверстий должен соответствовать таблице 1 стандарта EN 50262, а все входные устройства должны быть надежно закреплены.
* Вариант CR-0 не имеет взрывозащиту Ex nR.
* Для обеспечения степени защиты IP и заявленного температурного диапазона, комплекты кабельных вводов могут поставляться с фторопластовым (ПТФЭ) уплотнительным кольцом.
- Стандарт соответствияГОСТ Р 51330. ГОСТ 14254. ПУЭ, EN 60079-0. EN 60079-1. EN 60079-7. EN 60079-15. EN 61241-0, EN 61241-1, IEC 60079-0.1EC 60079-1, IEC 60079-7. IEC 61241-0. IEC 61241-1. IEC 60529
- Маркировка взрывозащиты
|
Стандарт соответствия |
ГОСТ Р 51330. ГОСТ 14254. ПУЭ, EN 60079-0. EN 60079-1. EN 60079-7. EN 60079-15. EN 61241-0, EN 61241-1, IEC 60079-0.1EC 60079-1, IEC 60079-7. IEC 61241-0. IEC 61241-1. IEC 60529 |
|
|
Маркировка взрывозащиты |
ATEX |
II 2 GD Ex d IIC / Ex e II / Ex tD A21 II 3GD Ex nR II |
|
IEC Ex GOST-R CSA |
Ex d IIC / Ex e II/ Ex tD A21 Ex d IICU / Ex e IIU Ex d IIC / Ex e II Class I Zone l Class I Division 2. Groups A, B, C, D Class II Division 2. Groups E. F, G Class III. Enclosure Types 3, 4, 4X |
|
|
NEPSI INMETRO ABS |
Ex d IIC / Ex e II BR - Ex d IIC / Ex e II/ Ex riR II / Ex tD A21 1-1-4/7.7, 4.8-3/1.7, 4-8-3/13 and 4-8-4/27.5 MODU Rules 4-3-3/9 |
|
|
LLOYD’S RMRS |
Enclosure Systems (Part 1B) Part XI of Rules for seagoing ships (ed.2008) |
|
|
Сертификаты |
ATEX IEC Ex GOST-R Разрешение на применение Ростехнаазора CSA NEPSI INMETRO ABS LLOYD’S RMRS |
BAS 01ATEX2271XH SIRA 09ATEX1221X SIR 07.0099X POCC GB.ГБ06.B00853 PPC 00-28811 CSA 1356011 GYJ06189X NCC 5877/09 X 09-LD463991 -PDA 10/00056 09.00784.011 |
|
Степень по IP |
ІР66, IP68 (25 метров - 30 минут), NEMA4X и DTS01 1991 |
|
|
Температура окружающей среды: |
Неопреновое уплотнение -20°C + 85°C Силиконовое уплотнение -60°C + 180°C |
|
|
Материалы |
Латунь или нержавеющая сталь |
|
|
Антикоррозионное покрытие |
Никель или цинк |
|
- Кабельный ввод типа CR (система “CROCLOCK®”)
- Кабельный ввод типа CR (система “CROCLOCK®”)_ENG_2019
