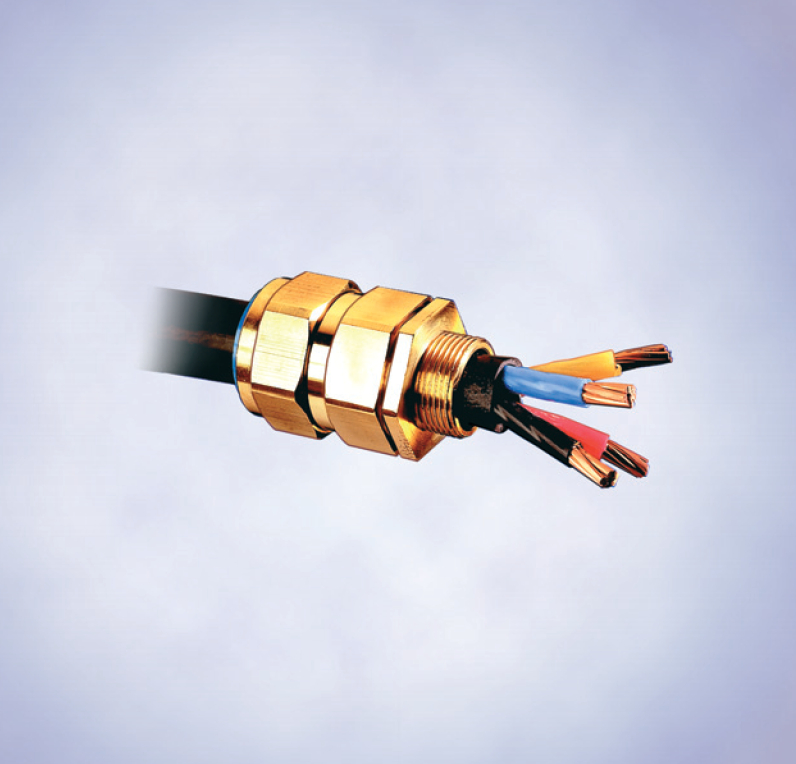

Кабельные вводы Ex e, для кабелей армированных стальной проволокой, серия 8163/2-CWe

Таблица данных

Длина свин- чивания

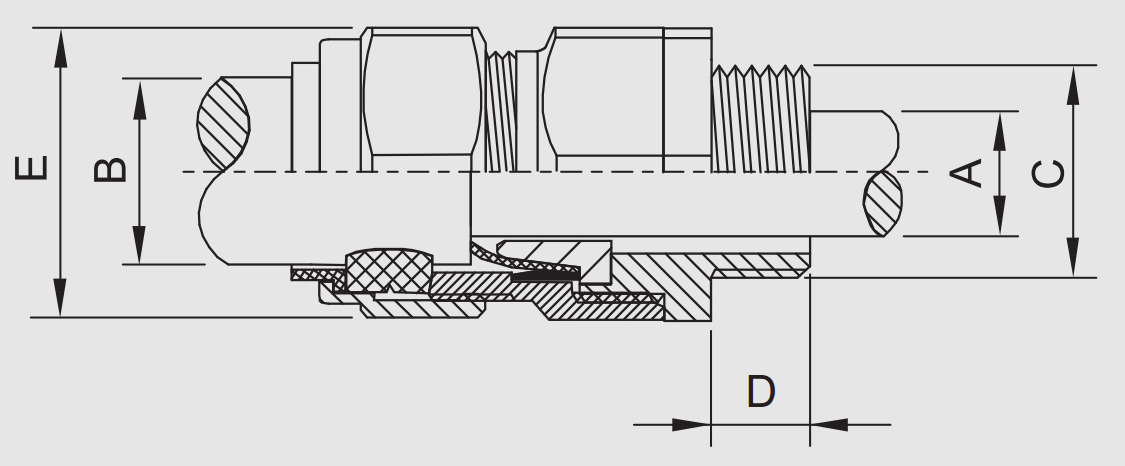

Размеры [мм]

Толщина армиро- вочной проволоки [мм]

Пластмас- совый наконечник

Номер заказа

Вес

кг

Размер резьбы C

Внутренняя оболочка ,A

макс.

Внешняя оболочка

B

Длина резьбы D

Размер по диагонали E

мин.

макс.

20s/16

M 20 x 1,5

8,7

6,1

11,5

15

26,5

0,90 ... 1,00

HV 04

8163/2-20/16-CWe-M20

0.086

20s

M 20 x 1,5

11,7

9,5

15,9

15

26,5

0,90 ... 1,25

HV 04

8163/2-20S-CWe-M20

0.105

20

M 20 x 1,5

14,0

12,5

20,9

15

33,3

0,90 ... 1,25

HV 06

8163/2-20-CWe-M20

0.150

25s

M 25 x 1,5

20,0

14,0

22,0

15

39,9

1,25 ... 1,60

HV 09

8163/2-25S-CWe-M25

0.210

25

M 25 x 1,5

20,0

18,2

26,2

15

39,9

1,25 ... 1,60

HV 09

8163/2-25-CWe-M25

0.210

32

M 32 x 1,5

26,3

23,7

33,9

15

51,0

1,60 ... 2,00

HV 11

8163/2-32-CWe-M32

0.310

40

M 40 x 1,5

32,2

27,9

40,4

15

61,0

1,60 ... 2,00

HV 15

8163/2-40-CWe-M40

0.470

50s

M 50 x 1,5

38,2

35,2

46,7

15

66,5

2,00 ... 2,50

HV 18

8163/2-50S-CWe-M50

0.580

50

M 50 x 1,5

44,1

40,4

53,1

15

78,6

2,00 ... 2,50

HV 21

8163/2-50-CWe-M50

0.740

63s

M 63 x 1,5

50,0

45,6

59,4

15

83,0

2,00 ... 2,50

HV 23

8163/2-63S-CWe-M63

1.120

63

M 63 x 1,5

56,0

54,6

65,9

15

89,0

2,00 ... 2,50

HV 25

8163/2-63-CWe-M63

1.100

75s

M 75 x 1,5

62,0

59,0

72,1

15

101,6

2,00 ... 2,50

HV 28

8163/2-75S-CWe-M75

1.750

75

M 75 x 1,5

68,0

66,7

78,5

15

111,1

2,00 ... 2,50

HV 30

8163/2-75-CWe-M75

2.070
