Кабельные вводы и вводы проводки из металла, серия EMSKE

Кабельные вводы из металла R.Stahl
Stahl

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

Кабельный вводы и вводы проводки серии EMSKE предназначены для использования в корпусах вида
взрывозащиты „Повышенная безопасность“. Преимуществом является конструктивно идентичное исполнение с 8161. Это означает, что требуется только один монтажный инструмент как для латунного, так и для пластмассового резьбового соединения. Кроме того, отсутствуют ограничения диапазонов сечения между латунью и пластмассой. Для использования в зонах, в которых большое значение имеет ЭМС, резьбовые
соединения из латуни серии EMSKE поставляются с концевыми заделками заземления.

Взрывозащита по ATEX; IEC
Применяются в зоне 1 и зоне 2; зоне 21 и зоне 22
Вид взрывозащиты "Повышенная безопасность"
Вид защиты IP68
В качестве одиночного или многократного ввода проводки

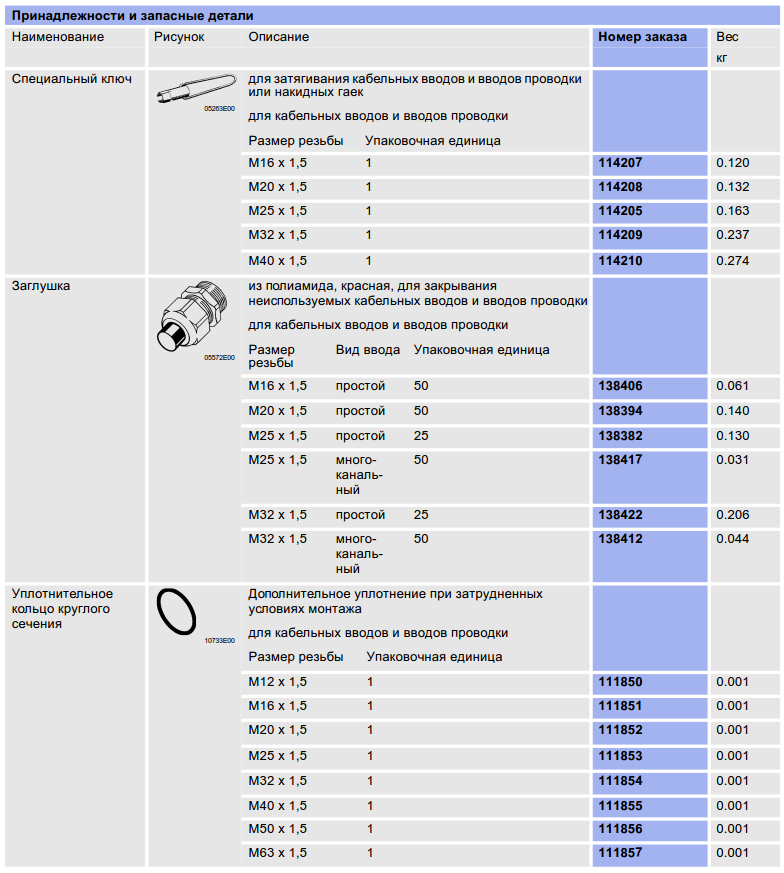

Встроенная заглушка (принадлежности) для закрывания неиспользуемых вводов проводки
Диапазон сечения от 4 мм до 48 мм для диаметра кабеля

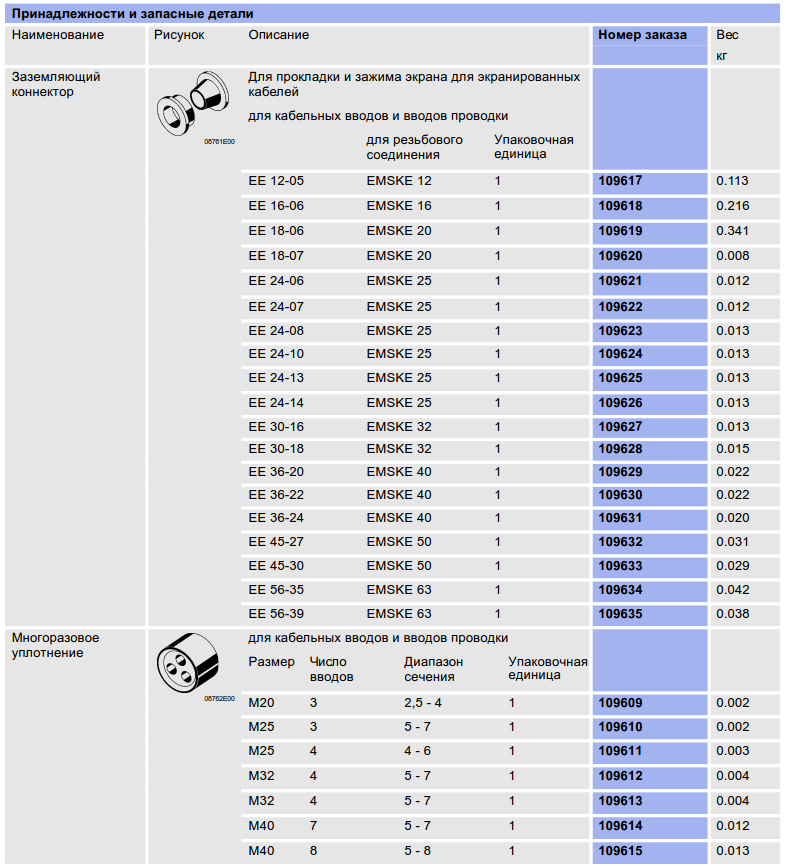

Исполнение ЭМС
Короткая соединительная резьба
Длинная соединительная резьба

Таблица данных
Исполнение	Размер резьбы	Длина резьбы [мм]	Число вводов	Диапазон сечения [мм]	Ширина зева [мм]	Номер заказа	Вес [кг]
Стандартное исполнение с короткой соединительной резьбой	M 12 x 1,5	5	1	4 ... 7	16	109580	0.022
	M 16 x 1,5	5	1	5 ... 10	20	109581	0.032
	M 20 x 1,5	6	1	6 ... 13	24	109582	0.040
	M 25 x 1,5	7	1	10 ... 17	29	109583	0.065
	M 32 x 1,5	8	1	13 ... 21	36	109584	0.108
	M 40 x 1,5	8	1	16 ... 28	46	109585	0.203
	M 50 x 1,5	9	1	21 ... 35	55	109586	0.312
	M 63 x 1,5	10	1	32 ... 48	68	109587	0.500
Стандартное исполнение с длинной соединительной резьбой	M 12 x 1,5	12	1	4 ... 7	16	165632	0.020
	M 16 x 1,5	12	1	5 ... 10	20	165633	0.040
	M 20 x 1,5	12	1	6 ... 13	24	165634	0.060
	M 25 x 1,5	12	1	10 ... 17	29	165635	0.080
	M 32 x 1,5	15	1	13 ... 21	36	165636	0.120
	M 40 x 1,5	15	1	16 ... 28	46	165637	0.220
	M 50 x 1,5	15	1	21 ... 35	55	165638	0.330
	M 63 x 1,5	15	1	32 ... 48	68	165639	0.500
с вставным блоком с ЭМС	M 12 x 1,5	5	1	4 ... 7	16	109588	0.024
	M 16 x 1,5	5	1	5 ... 10	20	109589	0.038
	M 20 x 1,5	6	1	6 ... 13	24	109590	0.055
	M 25 x 1,5	7	1	10 ... 17	29	109591	0.078
	M 32 x 1,5	8	1	13 ... 21	36	109592	0.123
	M 40 x 1,5	8	1	16 ... 28	46	109593	0.223
	M 50 x 1,5	9	1	21 ... 35	55	109594	0.330
	M 63 x 1,5	10	1	32 ... 48	68	109595	0.496
Стандартное исполнение с заглушкой	M 12 x 1,5	5	1	4 ... 7	16	109604	0.001
	M 16 x 1,5	5	1	5 ... 10	20	109605	0.023
	M 20 x 1,5	6	1	6 ... 13	24	109606	0.033
	M 25 x 1,5	7	1	10 ... 17	29	109607	0.050
	M 32 x 1,5	8	1	13 ... 21	36	109608	0.069
с многоразовым уплотнением	M 20 x 1,5	6	3	2,5 ... 4	24	109596	0.048
	M 25 x 1,5	7	3	5 ... 7	29	109597	0.209
	M 25 x 1,5	7	4	4 ... 6	29	109598	0.066
	M 32 x 1,5	8	4	5 ... 7	36	109599	0.111
	M 32 x 1,5	8	6	5 ... 6	36	109600	0.111
	M 40 x 1,5	8	7	5 ... 7	46	109601	0.210
	M 40 x 1,5	8	8	5 ... 6	46	109602	0.210
со специальным уплотнением	M 20 x 1,5	6	1	ASI-Bus	24	109603	0.048
