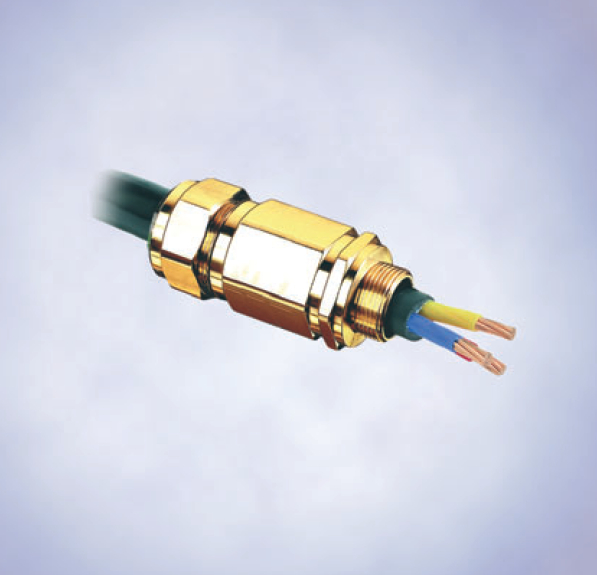

Кабельные вводы Ex d и Ex e для всех видов армирования, серия 8163/2-E1FU

Таблица данных

Длина свинчивания

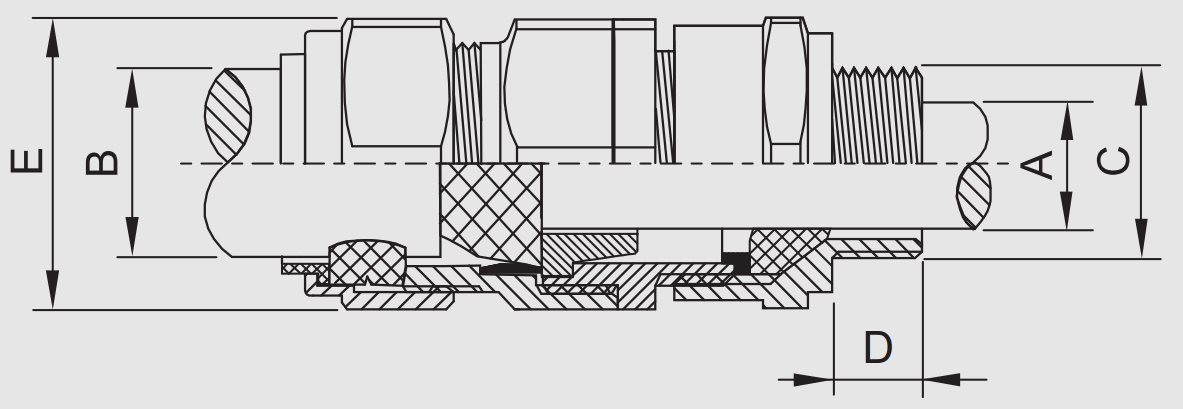

Размеры [мм]

Толщина армировочной проволоки

Пластмассовый наконечник

Номер заказа

Вес

кг

Размер резьбы C

Внутренняя оболочка A

Внешняя оболочка B

Длина резьбы D

Размер по

диагонали E

Рельефный конус

Гладкий конус

мин.

макс.

мин.

макс.

20s/16

M 20 x 1,5

3,1

8,6

6,1

11,5

15

24,4

0 ... 1,0

0,90 ... 1,00

HV 04

8163/2-20S/16-E1FU-M20

0.140

20s

M 20 x 1,5

6,1

11,6

9,5

15,9

15

26,6

0 ... 1,0

0,90 ... 1,25

HV 04

8163/2-20S-E1FU-M20

0.140

20

M 20 x 1,5

6,5

13,9

12,5

20,9

15

33,3

0 ... 1,0

0,90 ... 1,25

HV 06

8163/2-20-E1FU-M20

0.210

25s

M 25 x 1,5

11,1

19,9

14,0

22,0

15

40,5

0 ... 1,0

1,25 ... 1,60

HV 09

8163/2-25S-E1FU-M25

0.330

25

M 25 x 1,5

11,1

19,9

18,2

26,2

15

40,5

0 ... 1,0

1,25 ... 1,60

HV 09

8163/2-25-E1FU-M25

0.330

32

M 32 x 1,5

17,0

26,2

23,7

33,9

15

51,0

0 ... 1,0

1,60 ... 2,00

HV 11

8163/2-32-E1FU-M32

0.450

40

M 40 x 1,5

22,0

32,1

27,9

40,4

15

61,0

0 ... 1,0

1,60 ... 2,00

HV 15

8163/2-40-E1FU-M40

0.660

50s

M 50 x 1,5

29,5

38,1

35,2

46,7

15

66,5

0 ... 1,0

2,00 ... 2,50

HV 18

8163/2-50S-E1FU-M50

0.960

50

M 50 x 1,5

35,6

44,0

40,4

53,1

15

78,6

0 ... 1,0

2,00 ... 2,50

HV 21

8163/2-50-E1FU-M50

0.960

63s

M 63 x 1,5

40,1

49,9

45,6

59,4

15

83,2

0 ... 1,0

2,00 ... 2,50

HV 23

8163/2-63S-E1FU-M63

1.680

63

M 63 x 1,5

47,2

55,9

54,6

65,9

15

89,0

0 ... 1,0

2,00 ... 2,50

HV 25

8163/2-63-E1FU-M63

1.680

75s

M 75 x 1,5

52,8

61,9

59,0

72,1

15

101,6

0 ... 1,0

2,00 ... 2,50

HV 28

8163/2-75S-E1FU-M75

2.100

75

M 75 x 1,5

59,1

67,9

66,7

78,5

15

111,1

0 ... 1,0

2,00 ... 2,50

HV 30

8163/2-75-E1FU-M75

2.230
