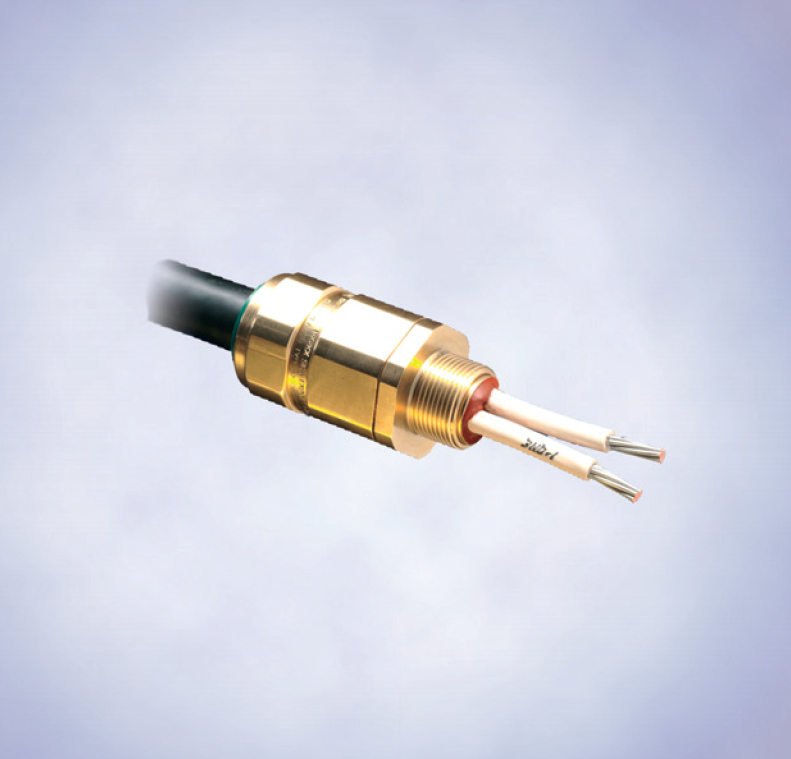

Protex 2000 кабельные вводы Ex d и Ex e с герметизацией компаундом, серия 8163/2-PX2K
Ви є тут
- Кабельные вводы из металла R.Stahl
- Stahl
Protex 2000 кабельные вводы Ex d и Ex e с герметизацией компаундом, серия 8163/2-PX2K.
Пока нет оценок (средняя 0 из 5)
грн
Запрос - Опис
- Технічні характеристики
- Файлы
Protex 2000 кабельные вводы Ex d и Ex e с герметизацией компаундом, серия 8163/2-PX2K.
- Взрывозащита по ATEX; IEC; ГОСТ Р
- Предназначены для применения с подводными и наземными кабелями со следующими видами армирования: однорядное проволочное армирование (SWA); стальное ленточное армирование (STA); армирование проволочной оплеткой
- Применяются в зоне 1 и зоне 2; зоне 21 и зоне 22
- Используются в диапазоне температур от -60 °C до +100 °C
|
Таблица данных |
||||||||||||
|
Длина свинчивания |

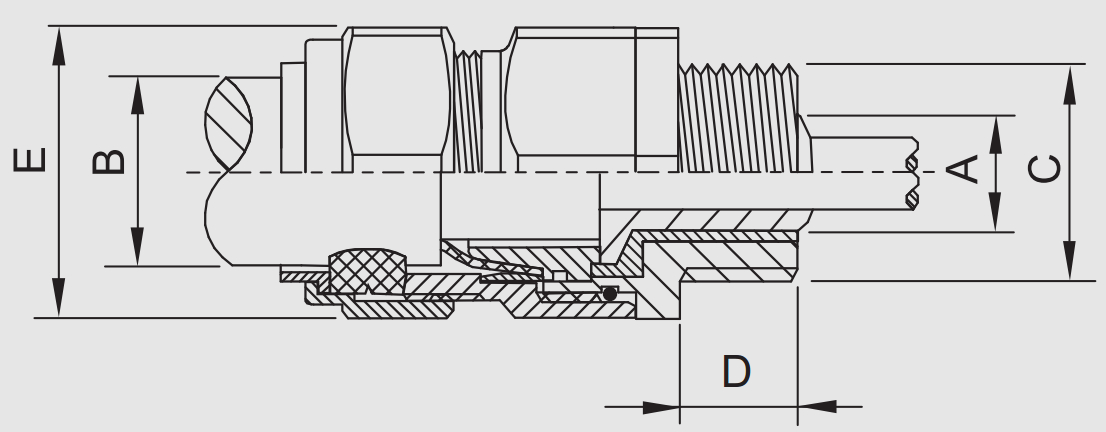

Размеры [мм] |
Толщина армировочной проволоки |
Пластмассовый наконечник |
Номер заказа |
Вес кг |
|||||||
|
Размер резьбы C |
Внутренняя оболочка A |
Макс. кол-во жил |
Внешняя оболочка B |
Длина резьбы D |
Размер по диагонали E |
Рельефный конус |
Гладкий конус |
|||||
|
мин. |
макс. |
|||||||||||
|
20s/16 |
M 20 x 1,5 |
12,6 |
15 |
6,1 |
11,5 |
15 |
33,3 |
0 ... 1,0 |
0,90 ... 1,00 |
HV 06 |
8163/2-20S/16-PX2K-M20 |
0.230 |
|
20s |
M 20 x 1,5 |
12,6 |
15 |
9,5 |
15,9 |
15 |
33,3 |
0 ... 1,0 |
0,90 ... 1,25 |
HV 06 |
8163/2-20S-PX2K-M20 |
0.160 |
|
20 |
M 20 x 1,5 |
12,6 |
15 |
12,5 |
20,9 |
15 |
33,3 |
0 ... 1,0 |
0,90 ... 1,25 |
HV 06 |
8163/2-20-PX2K-M20 |
0.220 |
|
25s |
M 25 x 1,5 |
17,5 |
29 |
14,0 |
22,0 |
15 |
40,5 |
0 ... 1,0 |
1,25 ... 1,60 |
HV 09 |
8163/2-25S-PX2K-M25 |
0.350 |
|
25 |
M 25 x 1,5 |
17,5 |
29 |
18,2 |
26,2 |
15 |
40,5 |
0 ... 1,0 |
1,25 ... 1,60 |
HV 09 |
8163/2-25-PX2K-M25 |
0.320 |
|
32 |
M 32 x 1,5 |
23,6 |
51 |
23,7 |
33,9 |
15 |
51,3 |
0 ... 1,0 |
1,60 ... 2,00 |
HV 11 |
8163/2-32-PX2K-M32 |
0.490 |
|
40 |
M 40 x 1,5 |
30,0 |
80 |
27,9 |
40,4 |
15 |
61,0 |
0 ... 1,0 |
1,60 ... 2,00 |
HV 15 |
8163/2-40-PX2K-M40 |
0.710 |
|
50s |
M 50 x 1,5 |
36,6 |
122 |
35,2 |
46,7 |
15 |
66,5 |
0 ... 1,0 |
2,00 ... 2,50 |
HV 18 |
8163/2-50S-PX2K-M50 |
0.830 |
|
50 |
M 50 x 1,5 |
41,0 |
149 |
40,4 |
53,1 |
15 |
78,6 |
0 ... 1,0 |
2,00 ... 2,50 |
HV 21 |
8163/2-50-PX2K-M50 |
1.050 |
|
63s |
M 63 x 1,5 |
47,9 |
205 |
45,6 |
59,4 |
15 |
83,2 |
0 ... 1,0 |
2,00 ... 2,50 |
HV 23 |
8163/2-63S-PX2K-M63 |
1.670 |
|
63 |
M 63 x 1,5 |
53,7 |
259 |
54,6 |
65,9 |
15 |
89,0 |
0 ... 1,0 |
2,00 ... 2,50 |
HV 25 |
8163/2-63-PX2K-M63 |
1.300 |
|
75s |
M 75 x 1,5 |
59,9 |
320 |
59,0 |
72,1 |
15 |
101,6 |
0 ... 1,0 |
2,00 ... 2,50 |
HV 28 |
8163/2-75S-PX2K-M75 |
1.900 |
|
75 |
M 75 x 1,5 |
64,3 |
364 |
66,7 |
78,5 |
15 |
111,1 |
0 ... 1,0 |
2,00 ... 2,50 |
HV 30 |
8163/2-75-PX2K-M75 |
2.280 |
- Взрывозащита по ATEXII 2 GD Ex d IIC / Ex e II / Ex tD A21 IP66; II 3 G Ex nR II
- СертификатыATEX; IEC; Проматомнадзор; ГОСТ Р
- Вид защитыIP66, IP67 & IP68 (глубина 10 м)
- КонструкцияBS 6121, EN 50262
- Диапазон рабочих температур-60 ... +100 °C
- МатериалЛатунь
- Материал уплотненияSOLO LSF
