Командные кнопки / переключатели для монтажа в пульт, серия 8003

Командные и сигнальные приборы для монтажа в пульт с соединительным проводом или соединительными клеммами
Stahl

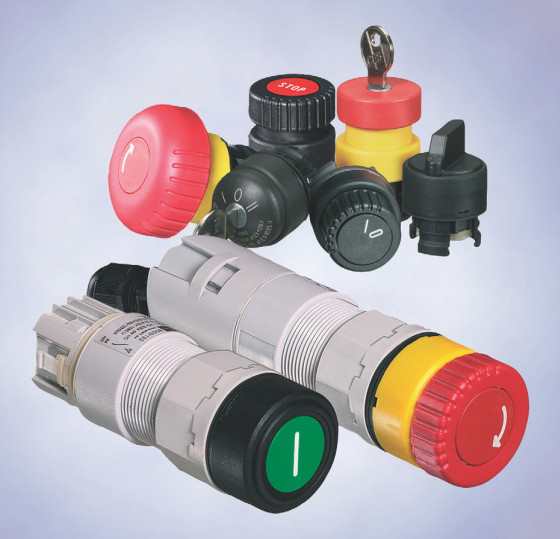

Выключатели для монтажа в пульт, тип 8003/1.1, тип 8003/1.2 и тип 8003/1.3, переключают электрические цепи нагрузки, управления и сигнализации. Типы 8003/1.1 и 8003/1.3 являются полностью сертифицированным взрывозащищенным оборудованием и пригодны для встраивания в стенки корпуса, крышки электрических приборов, коммутационные панели или шкафы управления. Типы 8003/1.2 являются неавтономным взрывозащищенным оборудованием, их необходимо встроить в корпус типа взрывозащиты „Повышенная безопасность“ согласноEN 50 019. Приборы сконструированы для крепления накидной гайкой D 30 согласно EN 50 007 в сочетании с кнопочными переключателями типа 8602/2.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

Приборы сконструированы для крепления накидной гайкой D 30 согласно EN 50 007 в сочетании с кнопочными переключателями типа 8602/2.

● Взрывозащита по
– IEC
– ATEX
– ГОСТ Р
● Применяются в
– зоне 1 и зоне 2
– зоне 21 и зоне 22
● Различные кнопочные переключатели
– Кнопка
– Грибовидный кнопочный выключатель
– Грибовидный блокирующий выключатель
– Грибовидный выключатель с ключом
– Кнопочный выключатель, запираемый на ключ
– Выключатель с ключом
– Селектор-выключатель

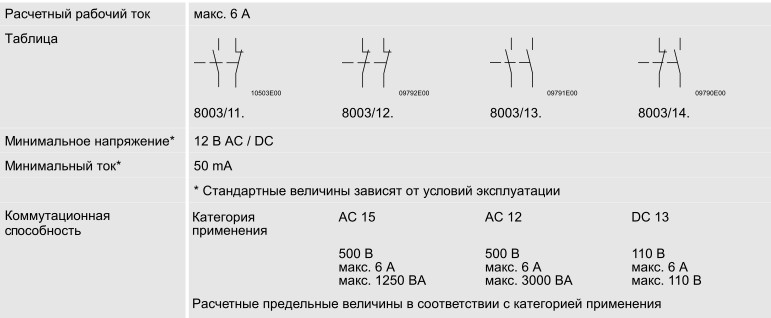

● 2 контактных элемента
– Замыкающий / размыкающий контакты
– Размыкающий / размыкающий контакт
– Замыкающий / замыкающий контакт
– Размыкающий / замыкающий контакт
● Пружинные клеммы с коммутационной коробкой
● Простой монтаж

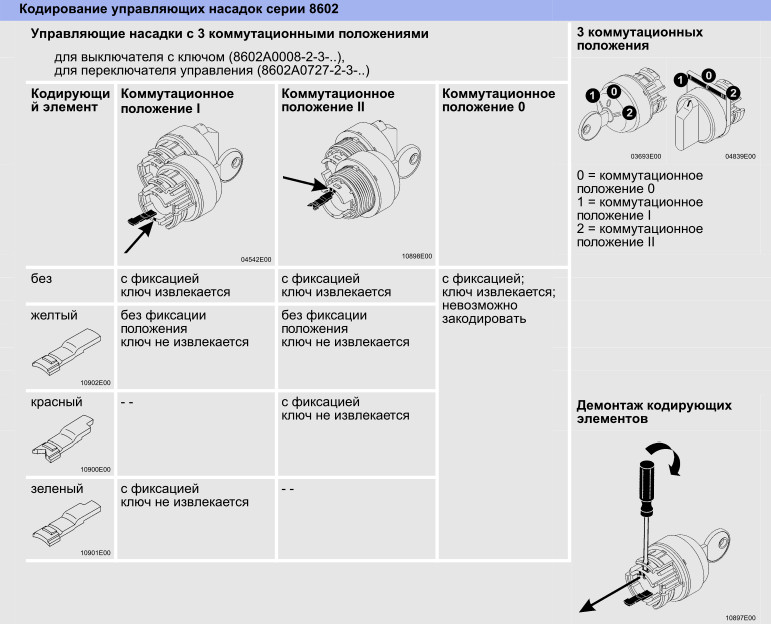

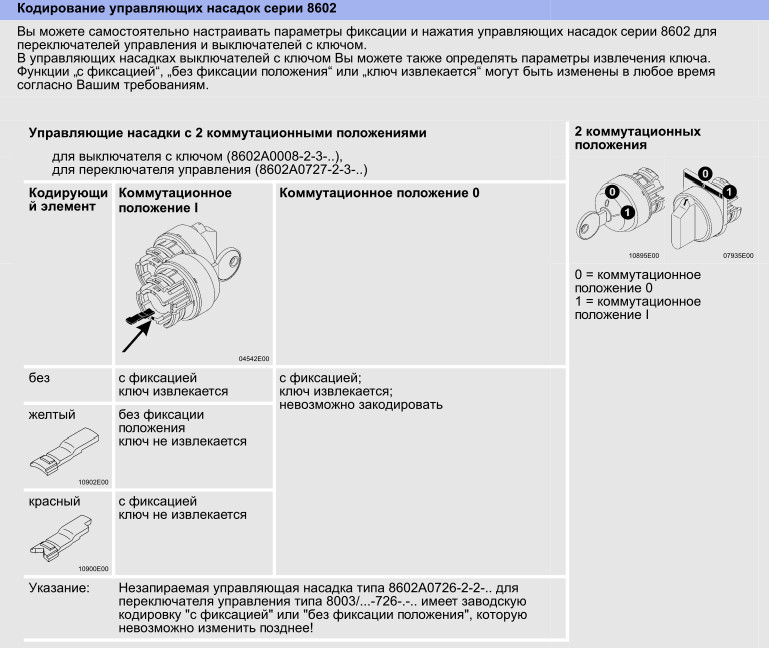

● Поворотные рукоятки и выключатели с ключом можно перекодировать позднее на уже смонтированных управляющих насадках при помощи кодирующих элементов на функцию „с фиксацией“, „без фиксации положения“ и/или „ключ не извлекается“
● Используются в диапазоне температур от - 55 °C до + 60 °C

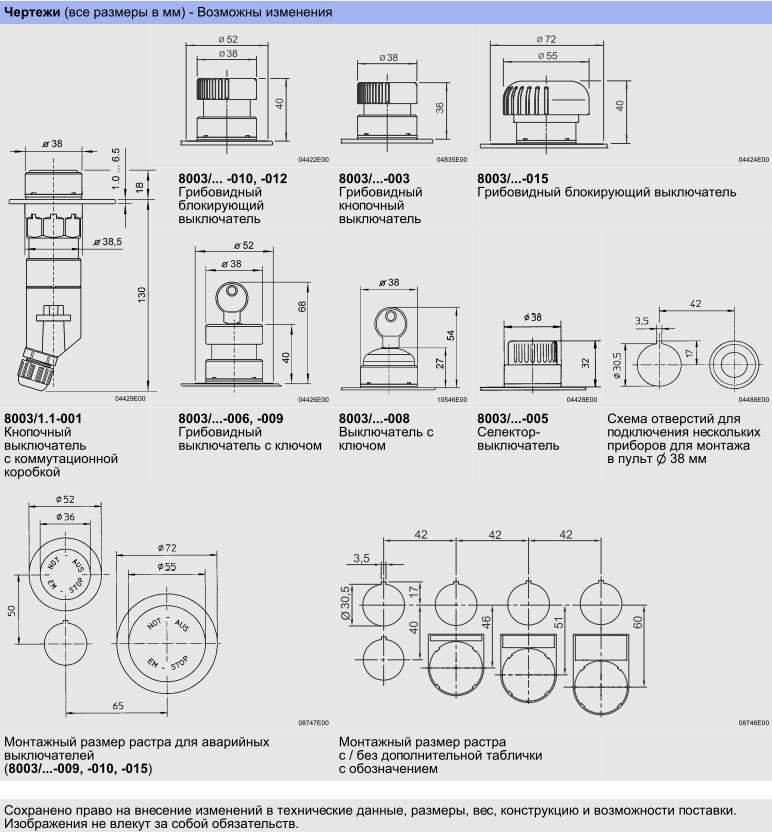

Таблица данных
Исполнение	Описание		Номер заказа	Вес кг
01641E00 Кнопочный выключатель, 8003/1..-001	Пружинные клеммы с коммутационной коробкой	Замыкающий / размыкающий контакты	8003/111-001	0.140
		Размыкающий / размыкающий контакт	8003/121-001	0.140
		Замыкающий / замыкающий контакт	8003/131-001	0.140
01642E00 Грибовидный кнопочный выключатель, 8003/1..-003	Пружинные клеммы с коммутационной коробкой	Замыкающий / размыкающий контакты	8003/111-003	0.140
		Размыкающий / размыкающий контакт	8003/121-003	0.140
		Замыкающий / замыкающий контакт	8003/131-003	0.140
01644E00 Грибовидный блокирующий выключатель, 8003/1..-010	d 38 мм, красный (аварийное выключение)
	Пружинные клеммы с Замыкающий / коммутационной коробкой размыкающий контакты		8003/111-010	0.125
	Пружинные клеммы с Размыкающий / коммутационной коробкой размыкающий контакт		8003/121-010	0.125
09875E00 Грибовидный блокирующий выключатель, 8003/1..-012	d 38 мм, черный
	Пружинные клеммы с коммутационной коробкой	Замыкающий / размыкающий контакты	8003/111-012	0.140
	Пружинные клеммы с коммутационной коробкой	Размыкающий / размыкающий контакт	8003/121-012	0.140
01643E00 Грибовидный блокирующий выключатель, 8003/1..-015	d 55 мм, красный (аварийное выключение)
	Пружинные клеммы с коммутационной коробкой	Замыкающий / размыкающий контакты	8003/111-015	0.145
		Размыкающий / размыкающий контакт	8003/121-015	0.145
		Замыкающий / замыкающий контакт	8003/131-015	0.145
01645E00 Грибовидный выключатель с ключом, 8003/1..-009	d 38 мм, красный (аварийное выключение)
	Пружинные клеммы с коммутационной коробкой	Замыкающий / размыкающий контакты	8003/111-009-MS1	0.140
	Пружинные клеммы с коммутационной коробкой	Размыкающий / размыкающий контакт	8003/121-009	0.140
Грибовидный выключатель с ключом, 8003/1..-006	d 38 мм, черный
	Пружинные клеммы с коммутационной коробкой	Размыкающий / размыкающий контакт	8003/121-006	0.140
	Пружинные клеммы с коммутационной коробкой	Замыкающий / замыкающий контакт	8003/131-006	0.140

Таблица данных
Исполнение	Описание		Номер заказа	Вес кг
01059E00 Выключатель с ключом, 8003/1..-008-2	2 позиции переключения
	Пружинные клеммы с коммутационной коробкой	Замыкающий / размыкающий контакты	8003/111-008-2	0.140
		Размыкающий / размыкающий контакт	8003/121-008-2	0.140
		Замыкающий / замыкающий контакт	8003/131-008-2	0.140
10398E00 Выключатель с ключом, 8003/1..-008-3	3 коммутационных положения
	Пружинные клеммы с коммутационной коробкой	Замыкающий / размыкающий контакты	8003/111-008-3	0.140
		Размыкающий / размыкающий контакт	8003/121-008-3	0.140
		Замыкающий / замыкающий контакт	8003/131-008-3	0.140
		Размыкающий / замыкающий контакт	8003/141-008-3	0.140
01640E00 Селектор- переключатель, 8003/1..-005	Пружинные клеммы с коммутационной коробкой	Замыкающий / размыкающий контакты	8003/111-005	0.125
		Размыкающий / размыкающий контакт	8003/121-005	0.125
		Замыкающий / замыкающий контакт	8003/131-005	0.125
Указание	желтая подкладная табличка для выключателей с функцией аварийного выключения с обозначением и дополнительные таблички с обозначением просьба заказывать отдельно; см. принадлежности приборы со смонтированным соединительным проводом длиной 3 м, 6 м или 15 м по запросу с ключом с функциями „без фиксации положения“ и/или „ключ не извлекается“ по запросу способы запирания возможны по запросу

Принадлежности и запасные детали
Наименование	Изображение	Описание			Номер заказа	Вес, кг
Кнопочные переключатели		для кнопочных выключателей		8003/...-001	155525	0.023
		для грибовидных кнопочных выключателей d 38 мм, черный		8003/...-003	155526	0.028
		для грибовидных блокирующих выключателей d 38 мм, красный (аварийное выключение)		8003/...-010	155531	0.030
		для грибовидных блокирующих выключателей d 38 мм, черный		8003/...-012	155541	0.030
		для грибовидных блокирующих выключателей d 55 мм, красный (аварийное выключение)		8003/...-015	155532	0.033
		для грибовидных выключателей с ключом d 38 мм, черный		8003/...-006	155540	0.062
		для грибовидных выключателей с ключом d 38 мм, красный (аварийное выключение)		8003/...-009	155530	0.062
		для выключателей с ключом с 2 коммутационными положениями		8003/...-008-2	155528	0.049
		для выключателей с ключом с 3 коммутационными положениями		8003/...-008-3	155529	0.049
		для селекторов- переключателей		8003/...-005	155527	0.030
Запасной ключ		для всех кнопочных выключателей, запираемых на ключ / выключателей с ключом
		Стандартное запирание MS1			107109	0.008
		Специальное запирание MS2 ... MS20 (указать текстом)			107110	0.008
Заглушка		для закрытия неиспользуемых отверстий крышки d 30,5 мм			155329	0.016
Подкладная табличка, желтая		для выключателей с функцией аварийного выключения
		d 38 мм			130391	0.001
		d 55 мм			130524	0.002
Дополнительная табличка с обозначением		Носитель таблички, размер 1, без вкладыша Надпись: 1-строчная			155632	0.002
		Носитель таблички, размер 2, без вкладыша Надпись: 1- или 2-строчная			155687	1.240
		Носитель таблички, размер 3, без вкладыша Надпись: 1-, 2- или 3-строчная			155844	1.830
		для кнопочных переключателей, встраиваемых в стандартные монтажные отверстия ø 30,5 мм
		Вкладыши: без надписи с надписью; указывать отдельно текстом: HAND - 0 – AUTO I - 0 - II OFF - • - ON 0 - I - II 0 – I 0 - Эксплуатация - I I – II 0 - • - I
Комплект для переоборудования выключателей с ключом		Комплект для переоборудования кодирующих элементов для выключателей с ключом тип 8003/...-008-.
		2 коммутационных положения "без фиксации положения“ и/или "ключ не извлекается“			155432	0.001
		3 коммутационных положения "без фиксации положения“			155373	0.001
		3 коммутационных положения "ключ не извлекается“			155403	0.001
Таблички для обозначения кнопочных выключателей и селекторов- выключателей		Цвет	Текст
		синий	Пустая табличка (указать текст)		155910	0.001
		желтый	Пустая табличка (указать текст)		155913	0.001
		красный	Пустая табличка (указать текст)		155896	0.001
		зеленый	Пустая табличка (указать текст)		155900	0.001
		белый	Пустая табличка (указать текст)		155907	0.001
		черный	Пустая табличка (указать текст)		155904	0.001
		синий	Пустая табличка		155911	1.130
		желтый	Пустая табличка		155914	1.130
		красный	Пустая табличка		155897	1.130
		зеленый	Пустая табличка		155901	1.130
		белый	Пустая табличка		155908	1.130
		черный	Пустая табличка		155905	1.130
		черный	I		155846	0.001
		зеленый	I		155689	0.001
		белый	I		155892	0.001
Таблички для обозначения кнопочных выключателей и селекторов- выключателей		черный	II		155854	0.001
		зеленый	II		155706	0.001
		красный	0		155596	0.001
		черный	0		155783	0.001
		черный	I 0		155771	0.001
		красный			155567	0.001
		черный			155736	0.001
		черный			155749	0.001
		черный			155761	0.001
		черный	CLOSE		155878	0.001
		черный	Zu		155874	0.001
		черный	Open		155868	0.001
		черный	EIN		155862	0.001
		красный	OFF		155654	0.001
		красный	Aus		155634	0.001
		черный	Aus		155806	0.001
		красный	STOP		155615	0.001
		черный	STOP		155795	0.001
		зеленый	START		155721	0.001
		белый	START		155889	0.001
		синий	RESET		155894	0.001
		зеленый	ON		155671	0.001
		черный	Auf		155883	0.001
		черный	Ab		155886	0.001
		черный	Links		155827	0.001
		черный	Rechts		155837	0.001

Взрывозащита
Газо-взрывозащита
ATEX
Ex II 2 G Ex de IIC T6
ГОСТ Р
2ExdeIICt6
Пылевзрывозащита
ATEX
Ex II 2 D Ex tD A21 IP65 T80 °C
ГОСТ Р
DIP A21 T A 80°C, IP65
Сертификаты
Россия
ГОСТ Р
Белорусси
Проматомнадзор
Украина
ISCVE
Международный
IEC
Европа
ATEX
США
UL
Окружающая температура
- 55 ... + 60 °C
Расчетное рабочее напряжение
макс. 550 В
Корпус
Полиамид
Материал контакта
Стандартный
Серебро-никель
Специальный
Серебро-никель, позолоченый
Контактный элемент
10 6 коммутационных циклов
Вид защиты
IP65 (фронтальная сторона IP66)
Степень защиты согласно IEC/EN 60529
Поперечное сечение подключения
0,75 ... 1,5 мм2
Ввод проводки
Тип 8003/1.1: M16 x 1,5 (d 4 - 9 мм)
Кнопка
Функция нажатия; заменяемые таблички с обозначением
Грибовидный кнопочный выключатель
Функция нажатия; не запирается; черного цвета; диаметр грибовидного выключателя d 38 мм
Грибовидный блокирующий выключатель
Блокировка выполняется путем нажатия; деблокировка - путем вращения вправо; диаметр грибовидного выключателя d 38 мм, красный или черный, или d 55 мм красный; прилагается желтая подкладная табличка; используется для функции аварийного выключения
Грибовидный выключатель с ключом
Блокировка выполняется путем нажатия; деблокировка возможна только посредством ключа; диаметр грибовидного выключателя d 38 мм, красный или черный; прилагается желтая подкладная табличка; используется для функции аварийного выключения; стандартное запир
Выключатель с ключом
Функция переключения с 2 или 3 положениями фиксирования; ключ извлекается во всех положениях; функции „без фиксации положения“ и/или „ключ не извлекается“ можно кодировать; стандартное запирание MS1
Селектор- выключатель
Вращающаяся головка с 2 положениями фиксирования; заменяемые таблички с обозначением
