Температурный регулятор с микропроцессором Тип ELTC 60/1, 60/1.1

Оборудование для измерения и регулирования
Eltherm

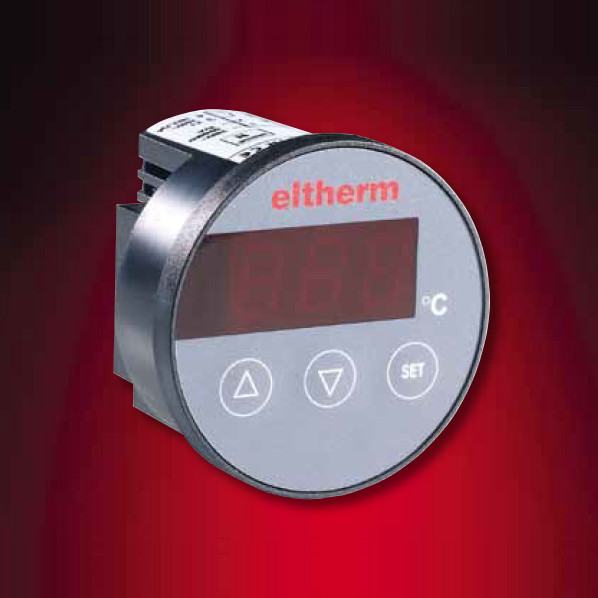

Терморегулятор с микропроцессором ELTC-60 специально спроектировн для регулирования температурывысокойточности. Стандартноеисполнениеимееттрехзначныйдисплейсосветодиодной подсветкой. Блок работает с резистивными датчиками Pt 100 (2-пров.) Он имеет беспотенциальный вывод реле. Рабочее напряжение 230 В или 12-24 В ПЕРЕМ. ТОКА / 12-24 В ПОСТ. ТОКА.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

Преимущества:

Температурный дисплей
Опции конфигурации
Точность высокого контроля

Применение:

Промышленное применение
Инженерно-коммуникационные сети
Обогрев трубопровода, клапанов и емкостей
Контейнер-цистерна

Характеристики монтажа
Размер передней панели	64 мм диаметр
Отверстие для панели	управления 60 мм диаметр
Глубина монтажа	около 62 мм с подключениями
Подключение	Плоские контактные разъемы 6.3 мм для питания и вывода реле
Монтаж	Плоские контактные разъемы 6.3 мм для питания и вывода реле

Параметры и заданные значения могут программироваться в различные функции при помощи трех клавиш:

Заданное значение
Гистерезис заданного значения
Нижняя граница заданного значения
Верхняя граница заданного значения
Блокировка клавиатуры

вывода реле, функций контроля, контрольных характеристик и т.д. могут программироваться на заводе.

Тип	Рабочее напряжение	Арт. №
ELTC 60/1	230 В	0620601
ELTC 60/1.1	12-24 В AC, 16-36В ПОСТ. ТОКА	0620611

Диапазон измерения
Pt 100 -60...400°C
Гистерезис
0,5 или соотв.1 K (в связи с четкостью дисплея)
Индикация
Трехцифровой светодиодный дисплей , 13 мм высота, цвет – глубокий красный
Диапазон дисплея
-99... 999 °C значения температуры в °C
Диапазон номинальной величины
Установка диапазона номинальной величины может быть ограничен нижним и верхним значением
Тип регулятора гистерезиса
Контакт вывод может быть запрограммирован на заводе
Регулирование
Термостат с настраиваемыми харатеристиками
Параметры регулирования
Регулятор поставляется со стандартными настройками
Сигнальная функция
При поломке датчика или ошибке на дисплее будет мигать „FIH“ или „FIL
Выводы
Контакт реле, 230 В AC, 16 A, 1 замыкающий контакт
Рабочее напряжение
Питание: 230 В AC / 12-24 В ПЕРЕМ. ТОКА / 16-36 В ПОСТ. ТОКА -15 . . .+10% 50/60Гц .
Потребление электроэнергии
макс 20 мA
Темп. внешней среды
0...+55 °C
Вес
около 65 г без датчика
Класс IP защиты
IP 65
