Кабельный ввод типа С (одинарное уплотнение для бронированных кабелей)

Промышленные кабельные вводы
Peppers

Кабельные вводы типа “C” с одинарным уплотнением подходят для кабелей, имеющих характеристику "Cold Flow", обеспечивая защиту от воздействия окружающей среды IP66 на внешней оболочке кабеля. Кабельные вводы типа “C” имеют съемную, зависящую от типа брони систему крепления брони для кабелей с проволочной (W), сетчатой (X) или ленточной (Z) броней. Дополнительная опция “IE” позволяет использовать данные кабельные вводы с высоковольтными кабелями (с нагрузкой более 10,4 кА). Кабельный ввод типа «С» в специальном исполнении может использоваться совместно с кабелем, имеющим свинцовую оболочку, а также греющимся и с LSOH кабелем.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис

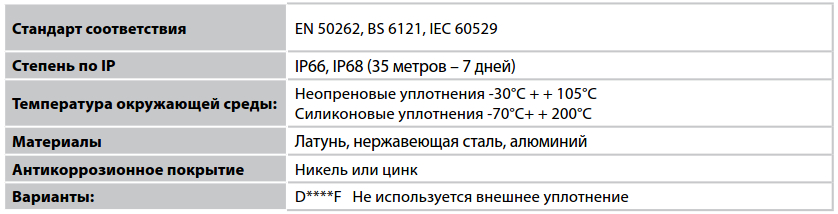

Технічні характеристики
Файлы

Пример для заказа:	C1WBCK1/NP/20/050NPT
C	Тип кабельного ввода
1	Уплотнение: неопден - (1): силикон - (3)
W	Вид брони: SWA (W); SWB (X); STA (Z)
B	Латунь - (В); нержавеющая сталь - (S); алюминий – (А)
Опции	IE R C K или V S 1 NP	Интегрированное заземление Уплотнение уменьшенного диаметра Кожух PVC - (С); кожух PCP - (Р); кожух LSOH - (3) Контргайка, кольцо заземления и нейлоновое уплотнительное кольцо - (К): или фибровое - (V). для обеспечения защиты по IP Наличие рифленой шайбы Количество в комплекте Никелевое покрытие - (NP): цинковое покрытие - (ZР)
20	Размер ввода
050NPT	1/2’‘NPT входная резьба
Принадлежности	Контргайка	Латунь (ACBLN) / Нержавеющая сталь (ACSLN)
	Кольцо заземления	Латунь (АСВЕТ) / Нержавеющая сталь (ACSET)
	Уплотнительные кольца IP	Нейлон (ACNSW) / Фибра (ACFSW) PTFE (ACPSW)
	Рифленая шайба	Нержавеющая сталь (ACSSW)
	Защитные кожухи	PVC (ACSPVC) / PCP (ACSPCP) / LSOH (ACSSIO)

Примечание:
* Размер кабельного ввода не обязательно равен размеру резьбового отверстия. Размер кабельного ввода 16 также имеется с резьбой M16 x 1.5.

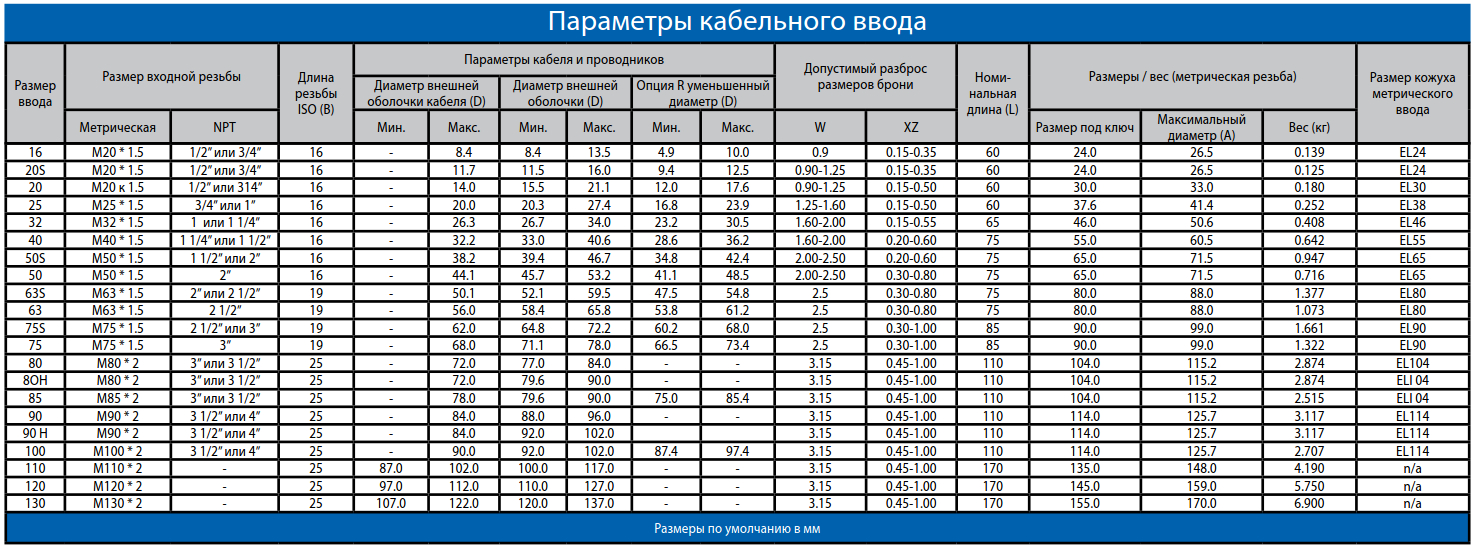

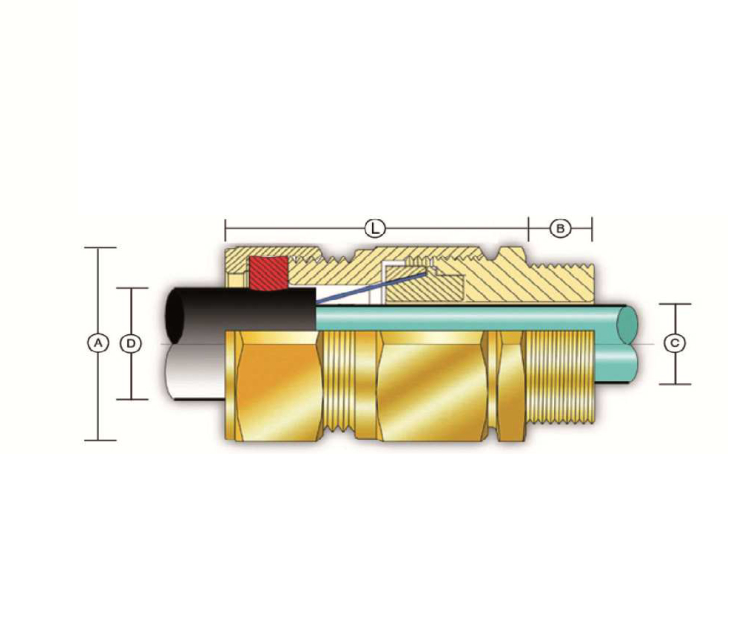

* Размеры (A) и (B) могут отличаться для кабельных вводов с не метрической резьбой (смотри таблицу «Входные резьбы кабельных вводов»).
* Если кабельный ввод устанавливается на неметаллическую оболочку, то он должен подключаться к цепи заземления системы.
* До начала выполнения работ необходимо изучить инструкцию по сборке и установке кабельного ввода и следовать приведенным в ней правилам в полной мере.
* Кабельные вводы с цилиндрической резьбой, соответствуют требованиям взрывозащищенности резьбовых соединений IEC/EN 60079-1 и других аналогичных стандартов. Обычно размер сбега резьбы кабельного ввода соответствует оборудованию, куда устанавливается кабельный ввод, не смотря
на это размер сбега резьбы необходимо учитывать при выборе кабельного ввода, в противном случае компания Peppers не несет ответственности за не правильный выбор клиента.
* Для обеспечения указанной степени защиты IP, зазоры отверстий должен соответствовать таблице 1 стандарта EN 50262, а все входные устройства должны быть надежно закреплены.
* Для обеспечения степени защиты IP и заявленного температурного диапазона, комплекты кабельных вводов, поставляемые с силиконовыми уплотнениями, включают в себя фторопластовое (ПТФЭ) уплотнительное кольцо.
