Саморегулирующийся кабель HTM до 85 °С
Ви є тут
- Саморегулирующийся нагревательный кабель
- Электро Групп
Саморегулирующийся нагревательный кабель HTM применяется в различных областях строительства и промышленности для защиты от замерзания, поддержания технологической температуры труб и резервуаров, а также для защиты водосточных систем от образования наледи и сосулек. Кабель HTM выпускается в двух различных модификациях внешней оболочки: - CR, - CT. Нарезается секциями необходимой длины в пределах максимально допустимой.
Пока нет оценок (средняя 0 из 5)
грн
Запрос - Опис
- Технічні характеристики
- Файлы
Описание
Саморегулирующийся нагревательный кабель HTM применяется в различных областях строительства и промышленности для защиты от замерзания, поддержания технологической температуры труб и резервуаров, а также для защиты водосточных систем от образования наледи и сосулек. Кабель HTM выпускается в двух различных модификациях внешней оболочки: - CR, - CT. Нарезается секциями необходимой длины в пределах максимально допустимой.
Применение
Использование саморегулирующегося кабеля в системах водоотведения в основном связаны с местами где нет возможности использовать резистивный кабель:
- Обогрев труб водоотведения с установкой кабеля под теплоизоляцию с наружной части трубы.
- Проход трубы водоотведения через помещения с разными температурными значениями.
- Обогрев вакуумных систем водоотведения, где установка кабеля внутри труб запрещается изготовителем систем водоотведения.
- Также саморегулирующийся кабель устанавливают в местах где его использование более целесообразно чем применение резистивных кабелей.

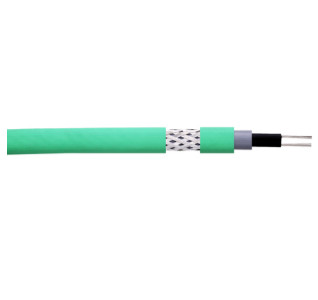

Конструкция
|
Питающий провод |
медная жила |
|
Внешняя оболочка |
термопластик |
Информация для заказа:
|
Тип |
Номинальная выходная мощность*, Вт/м при 10 °С |
Размеры, мм |
Удельный вес, г/м |
Номинальное напряжение, В |
Внешняя оболочка, материал |
|
11-HTM2-CR |
11 |
8,6х5,7 |
75 |
220-277 |
термопластик |
|
11-HTM2-CT |
11 |
8,0х5,4 |
71 |
220-277 |
фторполимер |
|
17-HTM2-CR |
17 |
8,6х5,7 |
75 |
220-277 |
термопластик |
|
17-HTM2-CT |
17 |
8,0х5,4 |
71 |
220-277 |
фторполимер |
|
25-HTM2-CR |
25 |
8,6х5,7 |
75 |
220-277 |
термопластик |
|
25-HTM2-CT |
25 |
8,0х5,4 |
71 |
220-277 |
фторполимер |

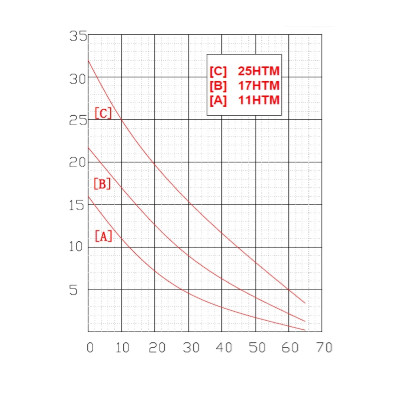

Выходная мощность:
Длина нагревательной части для HTM с учетом:
- номинального питающего напряжения 230 В;
- автоматических выключателей с характеристикой С с макс. нагрузкой 80%;
- макс. 10% падения линейного напряжения питающего провода нагревательного кабеля;
- одностороннего подключения питания нагревательного кабеля
|
Температура включения, °С |
Величина номинального выключателя, А |
Максимальная длина нагревательной цепи, м |
||
|
11-HTM |
17-HTM |
25-HTM |
||
|
10 |
10 |
123 |
85 |
65 |
|
16 |
128 |
102 |
88 |
|
|
20 |
128 |
112 |
117 |
|
|
0 |
10 |
98 |
81 |
52 |
|
16 |
120 |
99 |
77 |
|
|
20 |
120 |
102 |
103 |
|
|
-20 |
10 |
81 |
56 |
51 |
|
16 |
115 |
88 |
70 |
|
|
20 |
128 |
102 |
26 |
|
|
-40 |
10 |
60 |
42 |
26 |
|
16 |
96 |
68 |
34 |
|
|
20 |
105 |
86 |
56 |
|
Компоненты к кабелю HTM:
Поставляется полный набор необходимых компонентов для монтажа, подключения питания, сращивания и оконцевания греющего кабеля.
Для обеспечения безотказной эксплуатации и выполнения всех норм и требований безопасности необходимо использовать компоненты, рекомендуемые поставщиком.
|
Номинальное напряжение, В |
110-120 В, 220-277 В |
|
Максимальная температура воздействия в рабочем состоянии, °С |
65 |
|
Максимальная температура воздействия в выключенном состоянии, °С |
85 |
|
Минимальная температура монтажа, °С |
-40 |
|
Минимальный радиус изгиба, мм |
29…34 |
