Корпуса Ex d со взрывонепроницаемой оболочкой

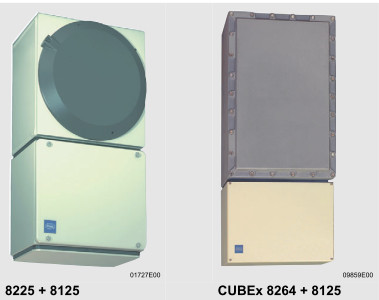

Корпус из листовой стали серии 8225 и алюминиевый корпус CUBEx серии 8264 применяются как в качестве одиночного корпуса, так и в качестве комбинации корпусов. Размеры корпусов выполнены таким образом, что корпуса можно объединять в более крупные узлы по блочному принципу.

Большая часть компонентов, например, контакторы, выключатели, измерительные инструменты, программируемые устройства управления и т. д. могут монтироваться в данные корпусы. Естественно можно включить в проектирование также приборы, предоставленные заказчиком. Монтаж корпуса проектируется нами в соответствии с требованиями заказчика. Для ввода проводов имеются прямые вводы проводки (кабельные вводы и вводы проводки или соединение труб), а также косвенные вводы проводки через корпус Ex e (болтовой гермопроходник или жильный гермопроходник) (см. раздел каталога 12).

● Взрывозащита по
– CENELEC
– IEC
● Используются в зоне 1 и зоне 2
● Корпус из листовой стали или алюминия
● Корпус комбинируется по блочному принципу

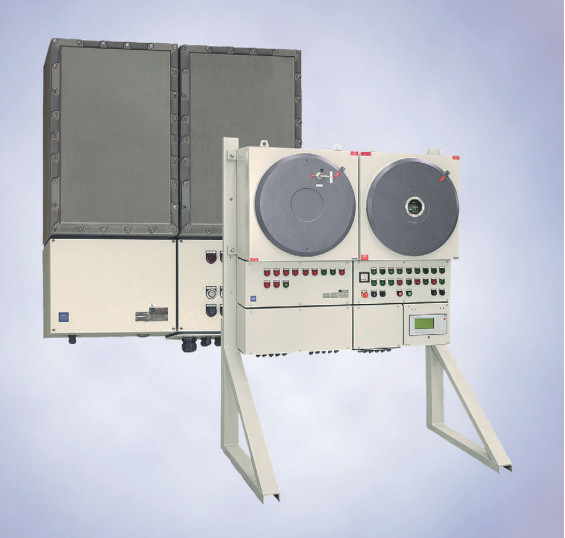

● Поставка пустых корпусов, а также полностью смонтированных и подключенных систем управления и распределителей
● Возможные вводы проводки:
– Прямой ввод проводки:
Кабельный ввод и ввод проводки или соединение труб
– Косвенный ввод проводки (через корпус Ex e):
Болтовой гермопроходник, жильный гермопроходник

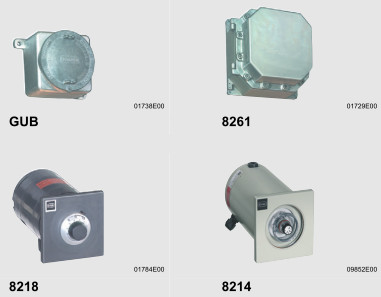

Ассортимент продукции В ассортимент продукции входит большое количество взрывонепроницаемых корпусов, различающихся по объему, конструкции и материалу изготовления. Серия корпусов из листовой стали 8225 и металлические литые корпуса CUBEx серии 8264 разработаны как для одиночного монтажа, так и для крупных распределительных установок. Металлические литые корпусы серий GUB и 8261 и корпусы в исполнении для монтажа в панель управления 8214 и 8218 предусмотрены
для одиночного монтажа.

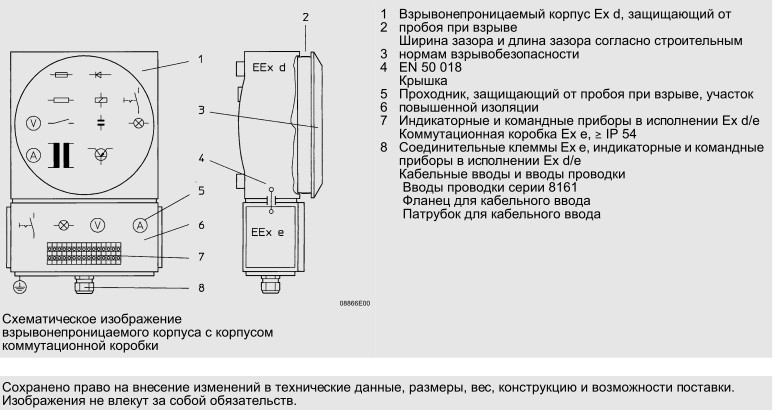

Взрывонепроницаемая оболочка Для типа взрывозащиты ,,Взрывонепроницаемая оболочка" коммутационные аппараты, образующие искры, и коммутационные аппараты, образующие электрическую дугу, (выключатели, контакторы и т. д.) встроены во
взрывонепроницаемый корпус. Он должен выдерживать взрыв, возникающий внутри корпуса. Воспламеняющаяся смесь газа или смесь пара с воздухом вблизи корпуса не должна одновременно воспламеняться. Кроме того, температура поверхности внешней стороны корпуса не должна превышать предельную температуру, присвоенную температурным классам; по этой причине рассеиваемая мощность встроенных приборов не должна превышать заданные значения.

Прямой ввод проводки Подводящие и отводящие линии могут быть проведены во взрывонепроницаемый корпус. Для этого вида проводки следует использовать герметичные резьбовые соединения или трубопроводы с изоляцией. Косвенный ввод проводки Подводящие и отводящие линии прокладываются во взрывонепроницаемый корпус через корпус коммутационной коробки "Повышенной безопасности".
Ввод проводки в корпус коммутационной коробки выполняется посредством кабельных вводов и вводов проводки серии 8161. Возможны другие виды вводов. Проход линии во взрывонепроницаемый корпус осуществляется посредством защищающих от пробоя при взрыве болтовых гермопроходников или жильных гермопроходников, изолированных в стенке корпуса.
