Корпуса Ex d из легкого материала со взрывонепроницаемой оболочкой, серия 8214
Ви є тут
- Ex d техника "Герметичное капсулирование"
- Stahl

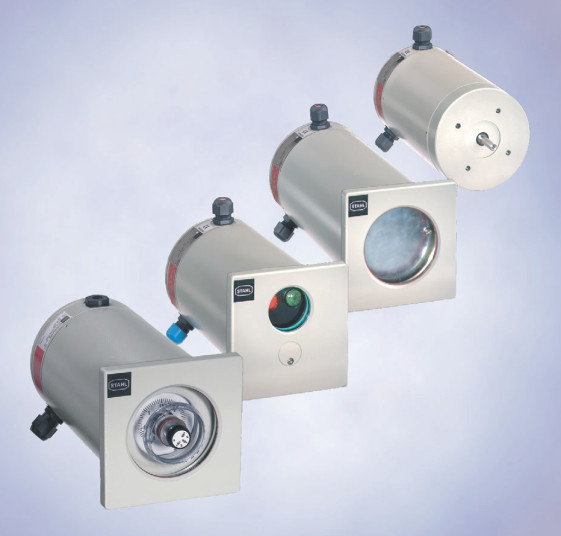

Взрывонепроницаемые корпуса серии 8214 предназначены для монтажа в пульт. Корпуса поставляются с различными исполнениями передних панелей для всех стандартных случаев применения, как, например, со смотровым стеклом для индикации инструментов, с выводами оси для потенциометра или клавиатуры, с выводами валов на опорах для сельсин-датчиков или двигателей.
Пока нет оценок (средняя 0 из 5)
грн
Запрос - Опис
- Технічні характеристики
- Файлы
Взрывонепроницаемые корпуса серии 8214 предназначены для монтажа в пульт. Корпуса поставляются с различными исполнениями передних панелей для всех стандартных случаев применения, как, например, со смотровым стеклом для индикации
инструментов, с выводами оси для потенциометра или клавиатуры, с выводами валов на опорах для сельсин-датчиков или двигателей.

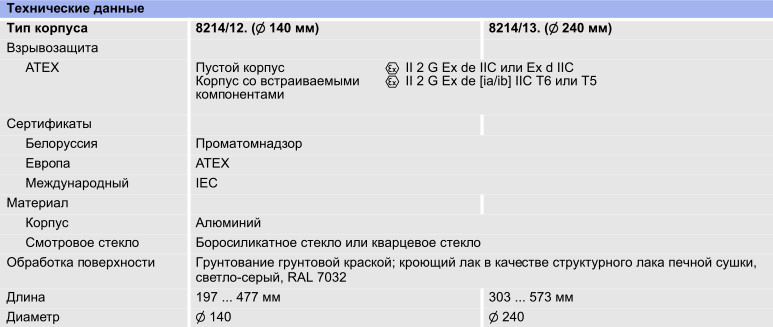

● Взрывозащита по
– CENELEC
– IEC
● Применяются в зоне 1 и зоне 2
● Корпус из алюминия
● Различные значения длины и диаметра корпуса
● Исполнение передней панели:
– Квадратное: закрытное исполнение, выводы оси, смотровое стекло и смотровое стекло с выводами оси
– Круглое: закрытое исполнение, смотровое стекло, выводы вала
|
Исполнение |
Исполнение передней панели |
Возможности исполнения |
Длина корпуса |
Номер заказа |
Вес кг |
|

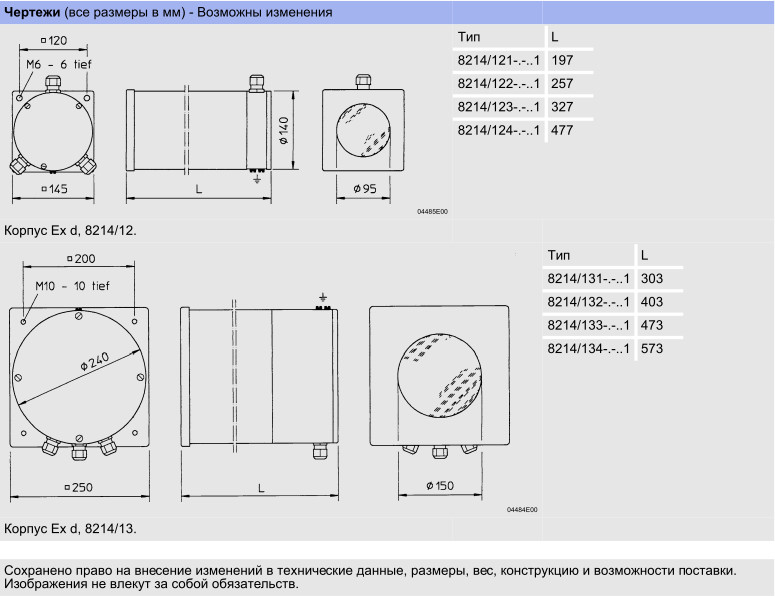

8214/12 Корпус Ex d в форме для монтажа, Диаметр трубы 140 мм |
|
Квадратная передняя панель, закрытая |
197 |
8214/121-.-701 |
4.500 |
|
257 |
8214/122-.-701 |
5.000 |
|||
|
327 |
8214/123-.-701 |
6.000 |
|||
|
477 |
8214/124-.-701 |
7.500 |
|||
|
|
Квадратная передняя панель с выводами оси |
197 |
8214/121-.-711 |
4.500 |
|
|
257 |
8214/122-.-711 |
5.000 |
|||
|
327 |
8214/123-.-711 |
6.000 |
|||
|
477 |
8214/124-.-711 |
7.500 |
|||
|
|
Передняя панель со смотровым стеклом Ø 95 мм |
197 |
8214/121-.-101 |
4.500 |
|
|
257 |
8214/122-.-101 |
5.000 |
|||
|
327 |
8214/123-.-101 |
6.000 |
|||
|
477 |
8214/124-.-101 |
7.500 |
|||
|
|
Передняя панель со смотровым стеклом Ø 95 мм и выводом оси по центру |
197 |
8214/121-.-111 |
4.500 |
|
|
257 |
8214/122-.-111 |
5.000 |
|||
|
327 |
8214/123-.-111 |
6.000 |
|||
|
477 |
8214/124-.-111 |
7.500 |
|||
|
|
Передняя панель со смотровым стеклом Ø 95 мм и двойным выводом оси по центру |
197 |
8214/121-.-121 |
4.500 |
|
|
257 |
8214/122-.-121 |
5.000 |
|||
|
|
Передняя панель со смотровым стеклом Ø 52 мм и выводами оси |
197 |
8214/121-.-411 |
4.500 |
|
|
257 |
8214/122-.-411 |
5.000 |
|||
|
327 |
8214/123-.-411 |
6.000 |
|||
|
477 |
8214/124-.-411 |
7.500 |
|||
|
|
Передняя панель со смотровым стеклом Ø 74 мм |
197 |
8214/121-.-501 |
4.500 |
|
|
257 |
8214/122-.-501 |
5.000 |
|||
|
327 |
8214/123-.-501 |
6.000 |
|||
|
477 |
8214/124-.-501 |
7.500 |
|||
|
|
Передняя панель со смотровым стеклом Ø 74 мм и выводами оси |
197 |
8214/121-.-511 |
4.500 |
|
|
257 |
8214/122-.-511 |
5.000 |
|||
|
327 |
8214/123-.-511 |
6.000 |
|||
|
477 |
8214/124-.-511 |
7.500 |
|||
|
|
Передняя панель со смотровым стеклом Ø 74 мм и двойным выводом оси по центру |
197 |
8214/121-.-521 |
4.500 |
|
|
257 |
8214/122-.-521 |
5.000 |
|||
|
|
Круглая передняя панель со смотровым стеклом Ø 29 / 30 мм для присоединения трубы |
197 |
8214/121-.-601 |
4.500 |
|
|
257 |
8214/122-.-601 |
5.000 |
|||
|
|
Закрытый круглый фланец с выводом вала на одинарной опоре |
197 |
8214/121-.-241 |
4.500 |
|
|
257 |
8214/122-.-241 |
5.000 |
|||
|
|
Закрытый круглый фланец с выводом вала на двойной опоре |
197 |
8214/121-.-231 |
4.500 |
|
|
257 |
8214/122-.-231 |
5.000 |
|||
|
|
Закрытый круглый фланец с выводом вала на двойной опоре |
327 |
8214/123-.-231 |
6.000 |
|
|
|
Закрытый круглый фланец с выводом вала на двойной опоре |
477 |
8214/124-.-231 |
7.500 |
|
|
8214/13 Корпус Ex d в форме для монтажа, Диаметр трубы 240 мм |
|
Квадратная передняя панель, закрытая |
303 |
8214/131-.-701 |
13.700 |
|
403 |
8214/132-.-701 |
16.900 |
|||
|
473 |
8214/133-.-701 |
18.400 |
|||
|
573 |
8214/134-.-701 |
21.600 |
|||
|
|
Квадратная передняя панель с выводами оси |
303 |
8214/131-.-711 |
13.700 |
|
|
403 |
8214/132-.-711 |
16.900 |
|||
|
473 |
8214/133-.-711 |
18.400 |
|||
|
573 |
8214/134-.-711 |
21.600 |
|||
|
|
Передняя панель со смотровым стеклом Ø 150 мм |
303 |
8214/131-.-301 |
13.700 |
|
|
403 |
8214/132-.-301 |
16.900 |
|||
|
473 |
8214/133-.-301 |
18.400 |
|||
|
573 |
8214/134-.-301 |
21.600 |
|||
|
|
Передняя панель со смотровым стеклом Ø 150 мм и выводом оси по центру |
303 |
8214/131-.-311 |
13.700 |
|
|
403 |
8214/132-.-311 |
16.900 |
|||
|
473 |
8214/133-.-311 |
18.400 |
|||
|
573 |
8214/134-.-311 |
21.600 |
|||
|
|
Передняя панель со смотровым стеклом Ø 74 мм |
303 |
8214/131-.-501 |
13.700 |
|
|
403 |
8214/132-.-501 |
16.900 |
|||
|
473 |
8214/133-.-501 |
18.400 |
|||
|
573 |
8214/134-.-501 |
21.600 |
|||
|
|
Передняя панель со смотровым стеклом Ø 74 мм и выводами оси |
303 |
8214/131-.-511 |
13.700 |
|
|
403 |
8214/132-.-511 |
16.900 |
|||
|
473 |
8214/133-.-511 |
18.400 |
|||
|
573 |
8214/134-.-511 |
21.600 |
|||
|
|
Закрытый круглый фланец с выводом вала на двойной опоре |
303 |
8214/131-.-231 |
15.400 |
|
|
403 |
8214/132-.-231 |
18.800 |
|||
|
473 |
8214/133-.-231 |
24.000 |
|||
|
573 |
8214/134-.-231 |
27.200 |
|||
|
Дополнение к номеру заказа |
|||||
|
|
Пустой корпус |
8214/...-1-... |
|
||
|
|
Корпус со встраиваемыми компонентами |
8214/...-2-... |
|
||
