Корпуса Ex d из пластмассы со взрывонепроницаемой оболочкой, серия 8218

Ex d техника "Герметичное капсулирование"
Stahl

Во взрывонепроницаемые корпуса серии 8218 могут встраиваться коммутационные аппараты, приборы управления, регулирующие приборы, измерительные и индикаторные приборы.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис

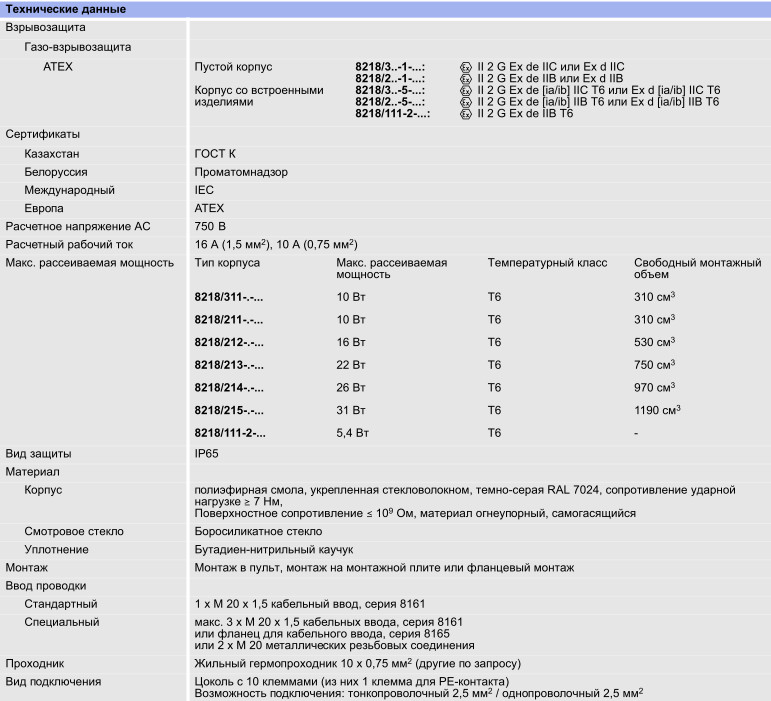

Технічні характеристики
Файлы

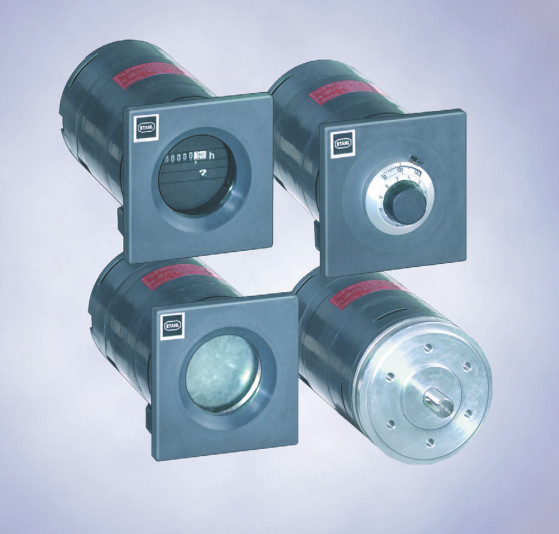

Корпуса поставляются с различными исполнениями передних панелей для всех стандартных случаев применения. Таковыми могут, например, являться: смотровые стекла для индикации инструментов, выводы оси для потенциометра или клавиатуры, выводы валов на опорах для сельсин-датчиков или двигателей. Подключение подводящих и отводящих линий значительно облегчается благодаря ступенчатой клеммной коробке в коммутационной коробке с хорошо обозримой структурой.

● Взрывозащита по
– IEC
– ATEX
● Применяются в зоне 1 и зоне 2
● Взрывонепроницаемый корпус из пластмассы (полиэфирная смола)

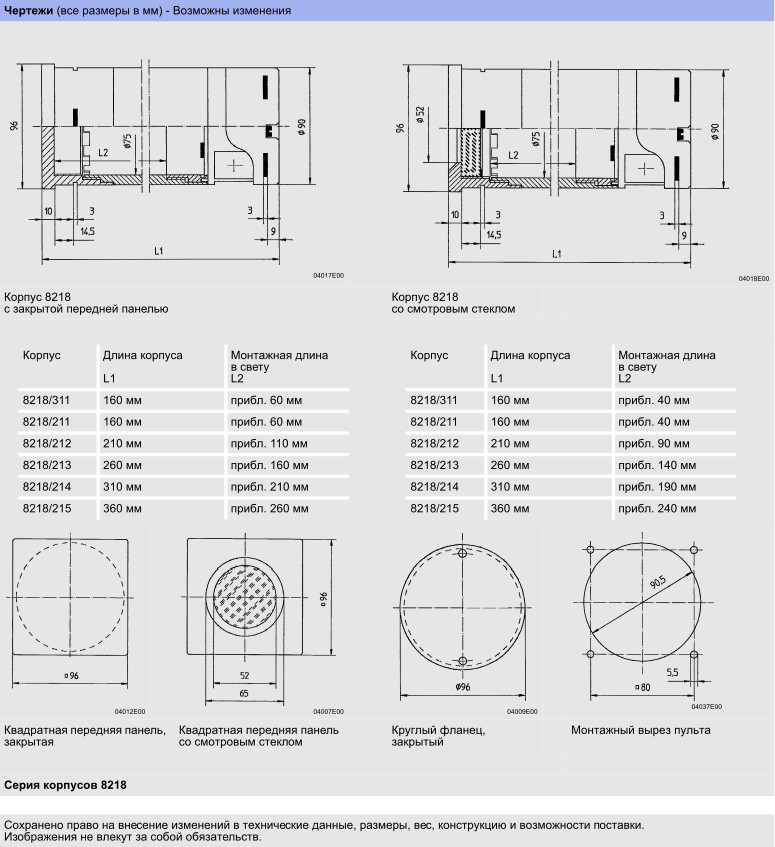

● Поставляются 5 длин корпуса
● Исполнения передней панели:
– Квадратное из пластмассы: закрытое исполнение, выводы оси, смотровое стекло
– Круглое из пластмассы: закрытое исполнение, выводы оси, смотровое стекло
– Круглое из металла: выводы оси, выводы вала на опоре
● Используется в диапазоне температур от - 40 °C до + 40 °C

Исполнение	Длина корпуса мм	8218/3: Ex de IIC T6 (только размер 1; длина 160 мм) Номер заказа	8218/2: Ex de IIB T6 (все размеры) Номер заказа	Вес кг
Квадратная передняя панель, закрытая	160 мм	8218/311-1-004	8218/211-1-004	1.080
	210 мм		8218/212-1-004	1.230
	260 мм		8218/213-1-004	1.380
	310 мм		8218/214-1-004	1.530
	360 мм		8218/215-1-004	1.680
Квадратная передняя панель с выводом оси	160 мм	8218/311-1-014	8218/211-1-014	1.230
	210 мм		8218/212-1-014	1.380
	260 мм		8218/213-1-014	1.530
	310 мм		8218/214-1-014	1.680
	360 мм		8218/215-1-014	1.830
Квадратная передняя панель со смотровым стеклом d 52 мм	160 мм	8218/311-1-104	8218/211-1-104	1.130
	210 мм		8218/212-1-104	1.280
	260 мм		8218/213-1-104	1.430
	310 мм		8218/214-1-104	1.580
	360 мм		8218/215-1-104	1.730
Круглый фланец, закрытый	160 мм	8218/311-1-304	8218/211-1-304	1.100
	210 мм		8218/212-1-304	1.250
	260 мм		8218/213-1-304	1.400
	310 мм		8218/214-1-304	1.550
	360 мм		8218/215-1-304	1.700
Круглый фланец, закрытый, с выводом оси	160 мм	8218/311-1-314	8218/211-1-314	1.230
	210 мм		8218/212-1-314	1.380
	260 мм		8218/213-1-314	1.530
	310 мм		8218/214-1-314	1.680
	360 мм		8218/215-1-314	1.830
Круглый фланец со смотровым стеклом d 52 мм	160 мм	8218/311-1-404	8218/211-1-404	1.130
	210 мм		8218/212-1-404	1.280
	260 мм		8218/213-1-404	1.430
	310 мм		8218/214-1-404	1.580
	360 мм		8218/215-1-404	1.730
Круглый металлический фланец с выводом оси	160 мм	8218/311-1-724	8218/211-1-724	1.330
	210 мм		8218/212-1-724	1.480
	260 мм		8218/213-1-724	1.630
	310 мм		8218/214-1-724	1.780
	360 мм		8218/215-1-724	1.930
Круглый металлический фланец с выводом вала на опоре	160 мм	8218/311-1-734	8218/211-1-734	1.330
	210 мм		8218/212-1-734	1.480
	260 мм		8218/213-1-734	1.630
	310 мм		8218/214-1-734	1.780
	360 мм		8218/215-1-734	1.930
Указание	Ввод проводки
	Стандартный:	1 x M 20 x 1,5 кабельный ввод, серия 8161
	Специальный:	Возможно макс. 3 x M 20 x 1,5 кабельных ввода, серия 8161 или 2 x M 20 x 1,5 металлических резьбовых соединения;
	Просьба при заказе указывать отдельно текстом
	Корпуса в исполнении IIC поставляются только длиной 160 мм.
