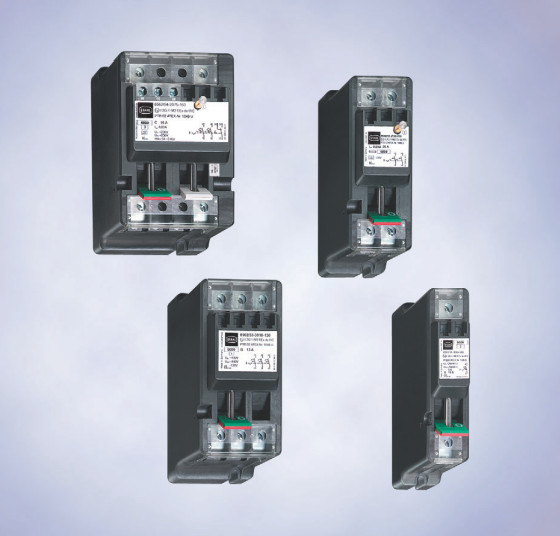

Линейные защитные автоматы, серия 8562

Ex e техника "Повышенная безопасность"
Stahl

Линейные защитные автоматы серии 8562/5 соответствуют всем техническим требованиям касательно безопасного и селективного отключения. Очень хорошее токоограничение в случае короткого замыкания и связанная с ним высокая коммутационная способность означают малую нагрузку на установленную проводку при коротком замыкании и высокую селективность относительно предвключенных предохранителей.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

Линейные защитные автоматы серии 8562/5 соответствуют всем техническим требованиям касательно безопасного и селективного отключения. Очень хорошее токоограничение в случае короткого замыкания и связанная с ним высокая коммутационная
способность означают малую нагрузку на установленную проводку при коротком замыкании и высокую селективность относительно предвключенных предохранителей.

● Взрывозащита по
– IEC
– ATEX
● Применяются в зоне 1 и зоне 2
● Класс ограничения энергии 3
● Термические и магнитные расцепители, имеющие фиксированные параметры
● 1- до 4-полюсное исполнение
● Номинальная сила тока от 0,5 A до 32 A

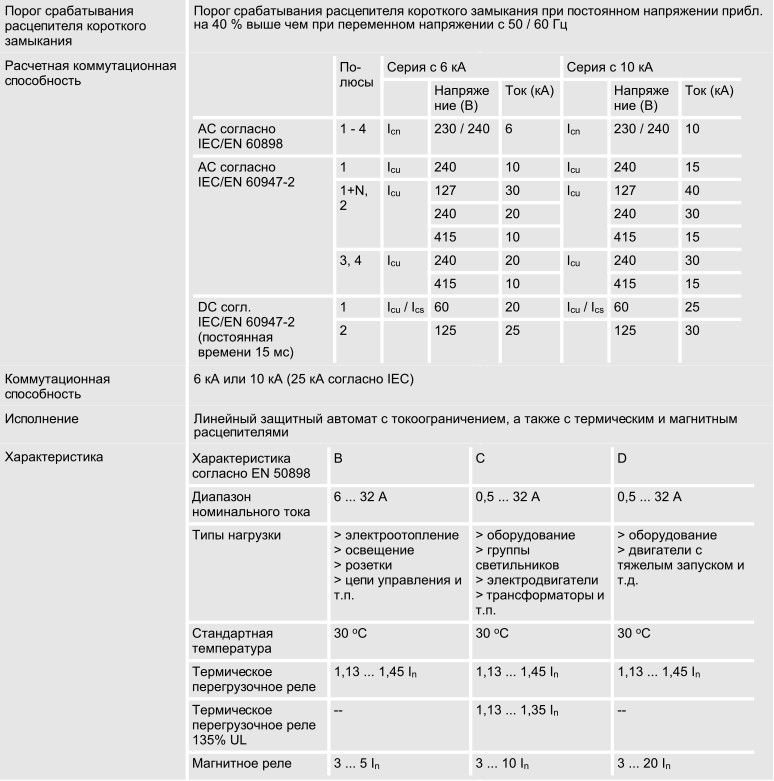

● Коммутационная способность от 6 кA или 10 кA согласно DIN VDE 0641 или EN 60 898
● Разделительно- коммутационная способность EN 60 947 - 2

Исполнение	Комму- тационная способность кA	Количество полюсов	Расчетный ток	Дополнительное устройство	Монтажная ширина корпуса мм	Номер заказа
Линейный защитный автомат 8562 для переменного напряжения, С-характеристика	6	1-полюсный	1 A	без	36	8562/51-1030-010
			10 A	без	36	8562/51-1030-100
			16 A	без	36	8562/51-1030-160
			2 A	без	36	8562/51-1030-020
			20 A	без	36	8562/51-1030-200
			3 A	без	36	8562/51-1030-030
			4 A	без	36	8562/51-1030-040
			6 A	без	36	8562/51-1030-060
		1-полюсный + N	1 A	без	54	8562/52-5030-010
			10 A	без	54	8562/52-5030-100
			10 A	Вспомогательный контакт, сигнал ошибки, 1 перекидной контакт	72	8562/53-5035-100
			16 A	без	54	8562/52-5030-160
			2 A	без	54	8562/52-5030-02
			2 A	Вспомогательный контакт 1 перекидной контакт	72	8562/53-5034-020
			4 A	без	54	8562/52-5030-040
			6 A	без	54	8562/52-5030-060
			6 A	Вспомогательный контакт 1 перекидной контакт	72	8562/53-5034-060
		2-полюсный	10 A	без	54	8562/52-2030-100
			16 А	без	54	8562/52-2030-160
			2 А	без	54	8562/52-2030-020
			20 А	без	54	8562/52-2030-200
			32 А	без	54	8562/52-2030-320
			6 А	без	54	8562/52-2030-060
		3-полюсный	10 A	без	72	8562/53-3030-100
			10 A	Вспомогательный контакт 1 перекидной контакт	99	8562/54-3034-100
			16 A	без	72	8562/53-3030-160
			2 A	без	72	8562/53-3030-020
			20 A	без	72	8562/53-3030-200
			25 A	без	72	8562/53-3030-250
			32 A	без	72	8562/53-3030-320
			4 A	без	72	8562/53-3030-040
			6 A	без	72	8562/53-3030-060
		3-полюсный + N	10 A	без	99	8562/54-4030-100
			16 A	без	99	8562/54-4030-160
			32 A	без	99	8562/54-4030-320
Линейный защитный автомат 8562 для переменного напряжения, С-характеристика	10	1-полюсный + N	16 A	без	54	8562/52-5040-160
		2-полюсный	10 A	без	54	8562/52-2040-100
		2-полюсный	16 A	без	54	8562/52-2040-160
		3-полюсный	32 A	без	72	8562/53-3040-320
		3-полюсный + N	32 A	без	99	8562/54-4040-320

Исполнение	Комму- тационная способность кA	Количество полюсов	Расчетный ток	Дополнительное устройство	Монтажная ширина корпуса мм	Номер заказа
Линейный защитный автомат 8562 для переменного напряжения, B-характеристика	6	1-полюсный	10 A	без	36	8562/51-1010-100
			16 A	без	36	8562/51-1010-160
			6 A	без	36	8562/51-1010-060
		1-полюсный + N	10 A	без	54	8562/52-5010-100
			10 A	Вспомогательный контакт 1 перекидн	72	8562/53-5014-100
			16 A	без	54	8562/52-5010-160
			20 A	без	54	8562/52-5010-200
			6 A	без	54	8562/52-5010-060
		2-полюсный	10 A	без	54	8562/52-2010-100
		3-полюсный	16 A	без	72	8562/53-3010-160
			25 A	без	72	8562/53-3010-250
			32 A	без	72	8562/53-3010-320
Линейный защитный автомат 8562 для переменного напряжения, B-характеристика	10	1-полюсный + N	10 A	без	54	8562/52-5020-100
		1-полюсный + N	6 A	без	54	8562/52-5020-060
		2-полюсный	16 A	без	54	8562/52-2020-160
		3-полюсный	16 A	без	72	8562/53-3020-160
