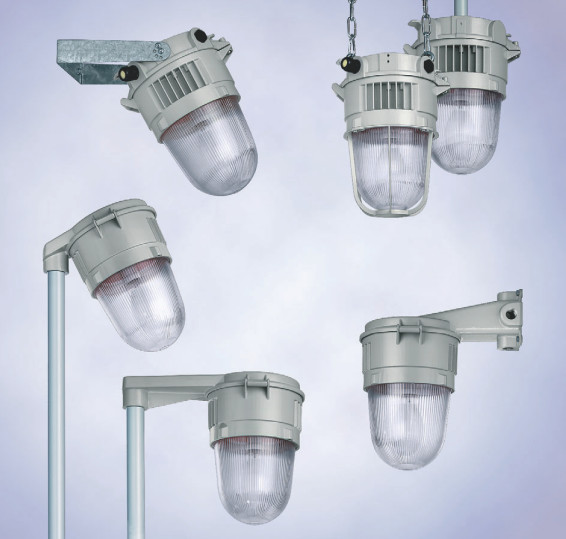

Подвесные светильники IEC, серия 6470

Подвесные светильники
Stahl

Доступные типы ламп – Натриевые паросветные лампы высокого давления (HSE) – Металлогалогенные паросветные лампы (HIE) – Ртутные паросветные лампы (HME) – Индукционные лампы (QL) – Лампы смешанного света (LME) – Галогенные лампы накаливания (QT) – Универсальные лампы (А) Различные варианты монтажа – Подвешивание к потолку, стене и опоре – Монтажная скоба – Подвесной монтаж

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

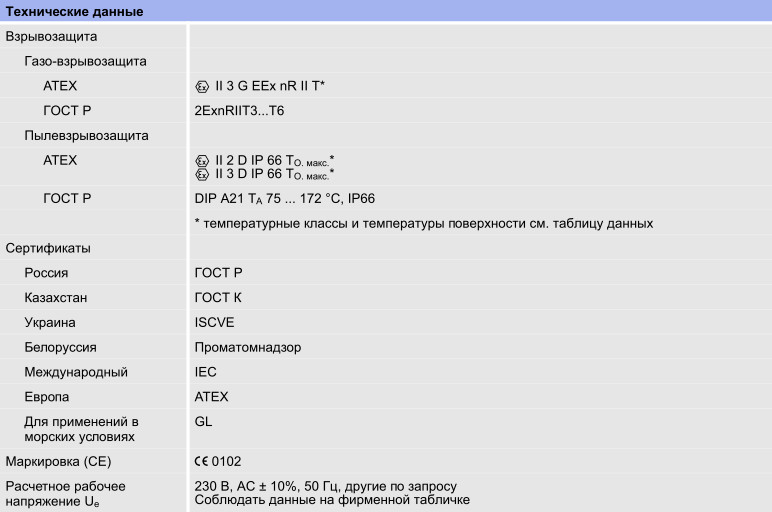

● Взрывозащита по
– IEC
– ATEX
– ГОСТ Р
● Применяются в
– зоне 2
– зоне 21 и зоне 22
● Имеется три размера
– Размер 1 до 250 Вт
– Размер 2 до 250 Вт
– Размер 3 до 600 Вт
● Доступные типы ламп
– Натриевые паросветные лампы высокого давления (HSE)
– Металлогалогенные паросветные лампы (HIE)
– Ртутные паросветные лампы (HME)
– Индукционные лампы (QL)
– Лампы смешанного света (LME)
– Галогенные лампы накаливания (QT)
– Универсальные лампы (А)

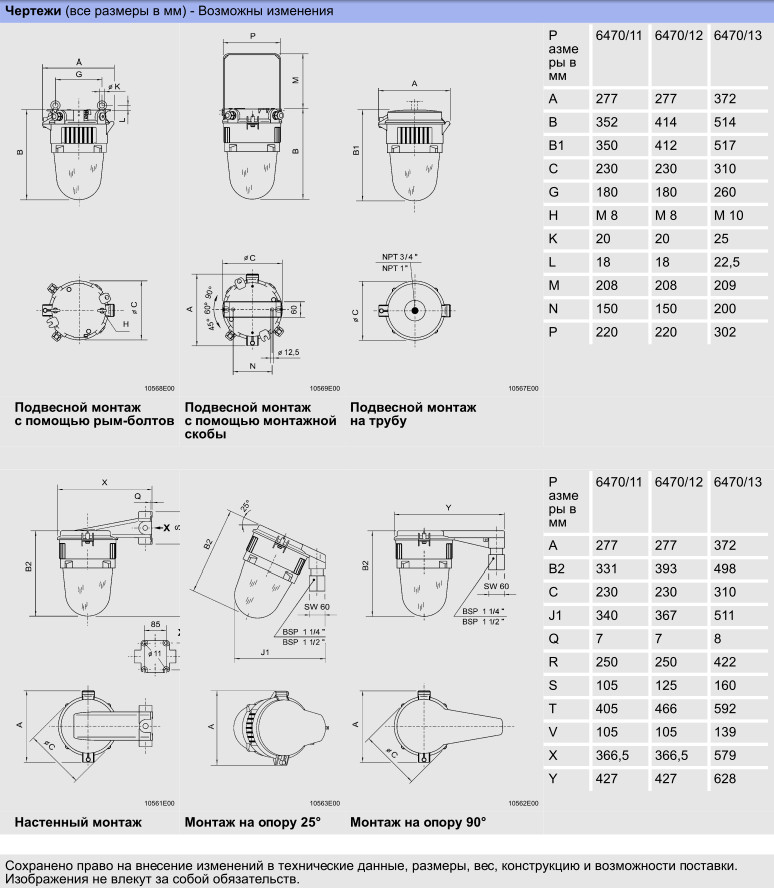

● Различные варианты монтажа
– Подвешивание к потолку, стене и опоре
– Монтажная скоба
– Подвесной монтаж
● Корпус из алюминия, устойчивого к морской воде
● Защитное стекло из боросиликатного термостойкого стекла
● Используются в диапазоне температур
– от - 20 °C до + 40 °C (все варианты)
– от - 30 °C до + 55 °C (для натриевых паросветных ламп высокого давления и галогенных паросветных ламп)
– от - 50 °C до + 55 °C (для ртутных паросветных ламп, галогенных ламп накаливания, универсальных ламп и ламп смешанного света)

Исполнение	Вид ламп ¹⁾	Патрон лампы	Мощность лампы	Температурный класс при T _a =		T O макс. при T _a = 55 °C	Номер заказа	Вес кг
Исполнение	Вид ламп ¹⁾	Патрон лампы	Мощность лампы	40 °C	55 °C	T O макс. при T _a = 55 °C	Номер заказа	Вес кг
Подвесные светильники IEC, серия 6470, размер 1 до 150 Вт	A	E 27	200 Вт	T4	T4	130 °C	6470/11..-1201-0..-1	5.217
	QT	E 27	150 Вт	T5	T4	121 °C	6470/11..-1151-0..-1	8.900
	QT	E 27	250 Вт	T4	T3	149 °C	6470/11..-1251-0..-1	8.300
	LME	E 27	160 Вт	T4	T3	143 °C	6470/11..-1161-0..-1	5.217
	HIE	E 27	70 Вт	T4	T4	103 °C	6470/11..-2071-...-1	6.797
	HIE	E 27	100 Вт	T4	T4	121 °C	6470/11..-2101-...-1	7.197
	HIE	E 27	150 Вт	T4	T3	140 °C	6470/11..-2151-...-1	8.115
	HSE	E 27	50 Вт	T4	T4	98 °C	6470/11..-3051-...-1	6.297
	HSE	E 27	70 Вт	T4	T4	106 °C	6470/11..-3071-...-	6.797
	HSE	E 27	110 Вт	T4	T4	124 °C	6470/11..-3111-...-1	6.463
	HME	E 27	125 Вт	T5	T3	142 °C	6470/11..-4121-...-1	6.463
	QL	Опция	55 Вт	T6		75 °C *	6470/11..-9069-0..-1	5.857
	* При максимальной окружающей температуре 40 °C
Дополнение к номеру заказа
Вид монтажа	Подвесной монтаж с помощью рым-болтов						6470/1.1.-....-...-.	1.164
	Монтаж на скобу						6470/1.2.-....-...-.	1.065
	Потолочный монтаж						6470/1.3.-....-...-.	1.064
	Настенный монтаж						6470/1.4.-....-...-.	1.937
	Монтаж на опору 25 °						6470/1.5.-....-...-.	1.144
	Монтаж на опору 90 °						6470/1.6.-....-...-.	1.489
	Подвесной монтаж на трубу						6470/1.7.-....-...-.	0.778
Вводы проводки	4 x M 25 x 1,5 (стандарт) ➞ 1 x кабельный ввод, 3 x заглушки						6470/1..1-....-...-	0.035
	4 x M 20 x 1,5 ➞ 1 x кабельный ввод, 3 x заглушки						6470/1..2-....-...-.	0.024
	4 x M 25 x 1,5 для сквозной проводки ➞ 2 x кабельных ввода, 2 x заглушки						6470/1..3-....-...-.	0.045
	4 x M 20 x 1,5 для сквозной проводки ➞ 2 x кабельных ввода, 2 x заглушки						6470/1..4-....-...-.	0.031
	1 1 / 2 “ BSP для монтажа на опору						6470/1..5-....-...-.
	1 1 / 4 “ BSP для монтажа на опору						6470/1..6-....-...-.
	3 / 4 “ NPT подвесной монтаж на трубу						6470/1.77-....-...-.	0.780
	1“ NPT для подвесного монтажа на трубу						6470/1.78-....-...-.	0.780
Компенсация	без компенсации						6470/11..-....-0..-.
Компенсация	с компенсацией						6470/11..-....-1..-.	0.064
Защитная сетка	Без защитной сетки						6470/11..-....-.0.-.
Защитная сетка	С защитной сеткой						6470/11..-....-.1.-.	0.240
Поверхность	цветная (стандарт)						6470/1...-....-..0-.
	Указания:¹⁾	A	→Универсальная лампа
		QT	→ Галогенная лампа накаливания
		LME	→ Лампа смешанного света
		HIE	→ Металлогалогенная паросветная лампа
		HSE	→ Натриевая паросветная лампа высокого давления
		HME	→ Ртутная паросветная лампа
		QL	→ Индукционная лампа (поставляется со светильником)
		- Подвесные светильники поставляются без осветительного средства (см. принадлежности); Исключением является вид лампы QL - Внешний рефлектор (см. принадлежности)

Исполнение	Вид ламп ¹⁾	Патрон лампы	Мощность лампы	Температурный класс при T _a =		T O макс. при T _a = 55 °C	Номер заказа	Вес кг
Исполнение	Вид ламп ¹⁾	Патрон лампы	Мощность лампы	40 °C	55 °C	T O макс. при T _a = 55 °C	Номер заказа	Вес кг
Подвесные светильники IEC, серия 6470, размер 2 до 250 Вт	LME	E 40	250 Вт	T3	T3	170 °C	6470/12..-1252-0..-1	6.091
	HIE	E 40	250 Вт	T3		145 °C *	6470/12..-2252-...-1	9.596
	HSE	E 40	100 Вт	T5	T4	112 °C	6470/12..-3102-...-1	10.000
	HSE	E 40	150 Вт	T4	T4	130 °C	6470/12..-3152-...-1	9.260
	HSE	E 40	250 Вт	T3	T3	157 °C	6470/12..-3252-...-1	9.596
	HME	E 40	250 Вт	T3		172 °C *	6470/12..-4252-...-1	8.139
	QL	Опция	85 Вт	T5		86 °C *	6470/12..-9099-0..-1	6.535
	* При максимальной окружающей температуре 40 °C
Дополнение к номеру заказа
Вид монтажа	Подвесной монтаж с помощью рым-болтов						6470/1.1.-....-...-.	1.164
	Монтаж на скобу						6470/1.2.-....-...-.	1.065
	Потолочный монтаж						6470/1.3.-....-...-.	1.064
	Настенный монтаж						6470/1.4.-....-...-.	1.937
	Монтаж на опору 25 °						6470/1.5.-....-...-.	1.144
	Монтаж на опору 90 °						6470/1.6.-....-...-.	1.489
	Подвесной монтаж на трубу						6470/1.7.-....-...-.	0.778
Вводы проводки	4 x M 25 x 1,5 (стандарт) ➞ 1 x кабельный ввод, 3 x заглушки						6470/1..1-....-...-	0.035
	4 x M 20 x 1,5 ➞ 1 x кабельный ввод, 3 x заглушки						6470/1..2-....-...-.	0.024
	4 x M 25 x 1,5 для сквозной проводки ➞ 2 x кабельных ввода, 2 x заглушки						6470/1..3-....-...-.	0.045
	4 x M 20 x 1,5 для сквозной проводки ➞ 2 x кабельных ввода, 2 x заглушки						6470/1..4-....-...-.	0.031
	1 1 / 2 “ BSP для монтажа на опору						6470/1..5-....-...-.
	1 1 / 4 “ BSP для монтажа на опору						6470/1..6-....-...-.
	3 / 4 “ NPT подвесной монтаж на трубу						6470/1.77-....-...-.	0.780
	1“ NPT для подвесного монтажа на трубу						6470/1.78-....-...-.	0.780
Компенсация	без компенсации						6470/12..-....-0..-.
Компенсация	с компенсацией						6470/12..-....-1..-.	0.064
Защитная сетка	Без защитной сетки						6470/12..-....-.0.-.
Защитная сетка	С защитной сеткой						6470/12..-....-.1.-.	0.280
Поверхность	цветная (стандарт)						6470/1...-....-..0-.
	Указания:¹⁾	LME	→ Лампа смешанного света
		HIE	→ Металлогалогенная паросветная лампа
		HSE	→ Натриевая паросветная лампа высокого давления
		HME	→ Ртутная паросветная лампа
		QL	→ Индукционная лампа (поставляется со светильником)
		- Подвесные светильники поставляются без осветительного средства (см. принадлежности); Исключением является вид лампы QL - Внешний рефлектор (см. принадлежности)

Исполнение	Вид ламп ¹⁾	Патрон лампы	Мощность лампы	Температурный класс при T _a =		T O макс. при T _a = 55 °C	Номер заказа	Вес кг
Исполнение	Вид ламп ¹⁾	Патрон лампы	Мощность лампы	40 °C	55 °C	T O макс. при T _a = 55 °C	Номер заказа	Вес кг
Подвесные светильники IEC, серия 6470, размер 3 до 600 Вт	A	E 40	500 Вт	T4	T3	137 °C	6470/13..-1502-0..-1	10.868
	QT			T4	T3	142 °C
	LME			T3	T3	165 °C
	HIE	E 40	250 Вт	T4	T4	130 °C	6470/13..-2252-...-1	14.834
	HIE	E 40	400 Вт	T3	T3	155 °C	6470/13..-2402-...-1	15.545
	HSE	E 40	250 Вт	T4	T4	132 °C	6470/13..-3252-...-1	14.834
	HSE	E 40	400 Вт	T4	T3	146 °C	6470/13..-3402-...-1	15.545
	HSE	E 40	600 Вт	T3		166 °C *	6470/13..-3602-...-1	18.103
	HME	E 40	250 Вт	T4	T3	145 °C	6470/13..-4252-...-1	13.377
	HME	E 40	400 Вт	T3		153 °C *	6470/13..-4402-...-1	13.708
	QL	Опция	165 Вт	T6		80 °C *	6470/13..-9179-0..-1	11.189
	* При максимальной окружающей температуре 40 °C
Дополнение к номеру заказа
Вид монтажа	Подвесной монтаж с помощью рым-болтов						6470/131.-....-...-.	1.800
	Монтаж на скобу						6470/132.-....-...-.	2.900
	Потолочный монтаж						6470/133.-....-...-.	1.600
	Настенный монтаж						6470/134.-....-...-.	3.400
	Монтаж на опору 25 °						6470/135.-....-...-.	2.100
	Монтаж на опору 90 °						6470/136.-....-...-.	2.800
	Подвесной монтаж на трубу						6470/137.-....-...-.	1.200
Вводы проводки	4 x M 25 x 1,5 (стандарт) ➞ 1 x кабельный ввод, 3 x заглушки						6470/13.1-....-...-.	0.034
	4 x M 20 x 1,5 ➞ 1 x кабельный ввод, 3 x заглушки						6470/13.2-....-...-.	0.024
	4 x M 25 x 1,5 для сквозной проводки ➞ 2 x кабельных ввода, 2 x заглушки						6470/13.3-....-...-.	0.044
	4 x M 20 x 1,5 для сквозной проводки ➞ 2 x кабельных ввода, 2 x заглушки						6470/13.4-....-...-.	0.032
	1 1 / 2 “ BSP для монтажа на опору						6470/13.5-....-...-.
	1 1 / 4 “ BSP для монтажа на опору						6470/13.6-....-...-.
	3 / 4 “ NPT подвесной монтаж на трубу						6470/1377-....-...-.	1.200
	1“ NPT для подвесного монтажа на трубу						6470/1378-....-...-.
Компенсация	без компенсации						6470/13..-....-0..-.	10.650
Компенсация	с компенсацией						6470/13..-....-1..-.	10.650
Защитная сетка	Без защитной сетки						6470/13..-....-.0.-.	10.650
Защитная сетка	С защитной сеткой						6470/13..-....-.1.-.	10.650
Поверхность	цветная (стандарт)						6470/13..-....-..0-.	10.650
	Указания:¹⁾	LME	→ Лампа смешанного света
		HIE	→ Металлогалогенная паросветная лампа
		HSE	→ Натриевая паросветная лампа высокого давления
		HME	→ Ртутная паросветная лампа
		QL	→ Индукционная лампа (поставляется со светильником)
		- Подвесные светильники поставляются без осветительного средства (см. принадлежности); Исключением является вид лампы QL - Внешний рефлектор (см. принадлежности)
