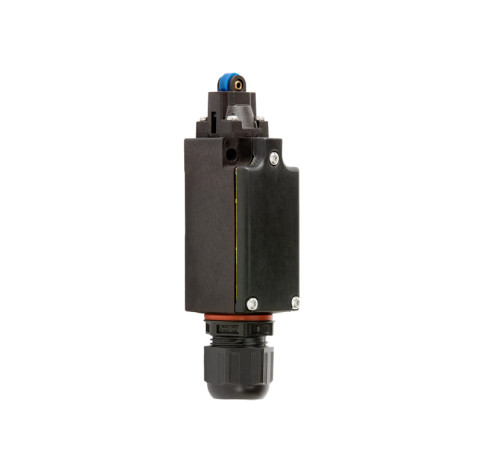

Позиційний вимикач Серія 8060/2

Позиционные выключатели и микровыключатели
Stahl

Позиционные выключатели предназначены для позиционирования, управления и контроля подвижных частей машин и систем.

Оценок: 1 (средняя 0 из 5)

грн

Запрос

Опис

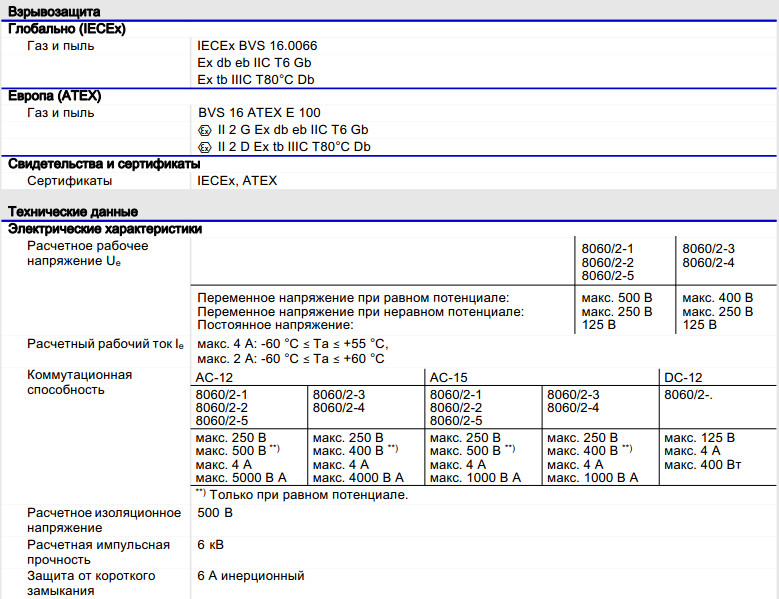

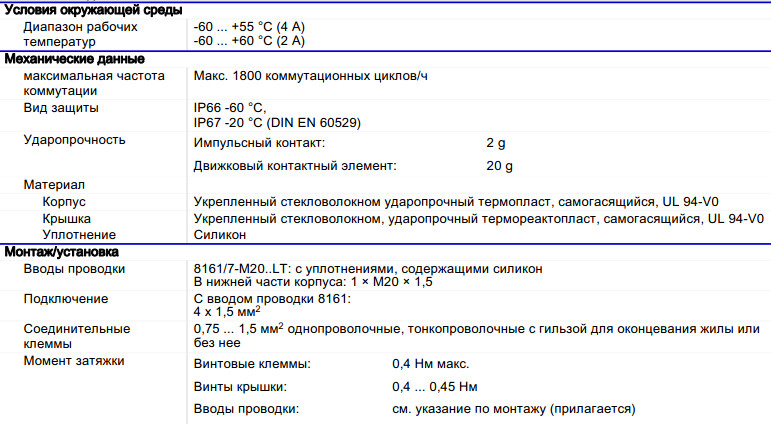

Технічні характеристики
Файлы

Позиционные выключатели предназначены для позиционирования, управления и контроля подвижных частей машин и систем. Поскольку они удовлетворяют стандартам изделия EN 50 047 и IEC 60947-5-1, то могут также использоваться как предохранительные позиционные выключатели. Позиционные выключатели серии 8060/2 сертифицированы для применения на взрывоопасных участках зон 1, 2, 21 и 22.
В сочетании с реле защитной двери и соответствующим подключением позиционные выключатели PL соответствуют виду взрывозащиты «e» согласно стандарту EN ISO 13849-1 или SIL 3 согласно EN 62061.
Они обозначены символом «¯» для принудительного размыкания.
Имеются исполнения с импульсным и движковым переключением с контактами разной формы, а также со множеством различных элементов управления.

Пластмассовый корпус Ex e
Диапазон температур применения -60 ... +60 °C
Размеры и параметры согласно EN 50047
Вид защиты IP66/IP67
Широкий ассортимент приводных механизмов, их можно сместить на 4 x 90°.
Предохранительный позиционный выключатель, категория 1, с различными кнопочными переключателями
Сменные контактные элементы:

– с импульсным контактом
– движковым контактным элементом
– движковым контактным элементом внахлест
– контактами с принудительным размыканием
– взрывонепроницаемой оболочкой

Исполнение	Приводной механизм		Рабочие контакты	Номер заказа	Вес кг
	Толкатель	Толкатель с уплотнительной манжетой	1 разм. контакт +1 замык. контакт	8060/2-1-W-60	0,096
			1 разм. контакт +1 замык. контакт, импульсный контакт с пружиной	8060/2-2-W-60
			2 разм. контакта	8060/2-3-W-6
			1 разм. контакт +1 замык. контакт, движковый контактный элемент, внахлест	8060/2-5-W-60
	Роликовый толкатель	Ролик из пластмассы	1 разм. контакт +1 замык. контакт	8060/2-1-R-60	0,100
			1 разм. контакт +1 замык. контакт, импульсный контакт с пружиной	8060/2-2-R-60
			2 разм. контакта	8060/2-3-R-60
			1 разм. контакт +1 замык. контакт, движковый контактный элемент, внахлест	8060/2-5-R-60
	Роликовый рычаг	Ролик из пластмассы	1 разм. контакт +1 замык. контакт	8060/2-1-WH-60	0,101
			1 разм. контакт + 1 замык. контакт, импульсный контакт с пружиной	8060/2-2-WH-60
			2 разм. контакта	8060/2-3-WH-60
			1 разм. контакт + 1 замык. контакт, движковый контактный элемент, внахлест	8060/2-5-WH-60
	Параллельный рычаг	Ролик из пластмассы	1 разм. контакт + 1 замык. контакт	8060/2-1-WPH-60	0,102
			1 разм. контакт + 1 замык. контакт, импульсный контакт с пружиной	8060/2-2-WPH-60
			2 разм. контакта	8060/2-3-WPH-60
			1 разм. контакт + 1 замык. контакт, движковый контактный элемент, внахлест	8060/2-5-WPH-60
	Поворотный рычаг	Ролик из пластмассы	1 разм. контакт + 1 замык. контакт	8060/2-1-D-60	0,115
			1 разм. контакт + 1 замык. контакт, импульсный контакт с пружиной	8060/2-2-D-60
			2 разм. контакта	8060/2-3-D-60
			1 разм. контакт + 1 замык. контакт, движковый контактный элемент, внахлест	8060/2-5-D-60
	Настраиваемый поворотный рычаг	Ролик из пластмассы Роликов. штанга из нерж. стали Без принудительного размыкания, не подходит для искробезопасных цепей!	1 разм. контакт + 1 замык. контакт	8060/2-1-DS-60	0,130
			1 разм. контакт + 1 замык. контакт, импульсный контакт с пружиной	8060/2-2-DS-60
			2 разм. контакта	8060/2-3-DS-60
			1 разм. контакт + 1 замык. контакт, движковый контактный элемент, внахлест	8060/2-5-DS-60
	Проволочный поворотный рычаг	Штанга из пластмассы Без принудительного размыкания, не подходит для искробезопасных цепей!	1 разм. контакт + 1 замык. контакт	8060/2-1-DD-60	0,133
			1 разм. контакт + 1 замык. контакт, импульсный контакт с пружиной	8060/2-2-DD-60
			2 разм. контакта	8060/2-3-DD-60
			1 разм. контакт + 1 замык. контакт, движковый контактный элемент, внахлест	8060/2-5-DD-60
	Пружинный стержень	Пружина из нержавеющей стали Использовать только с импульсным контактом! Без принудительного размыкания, не подходит для искробезопасных цепей!	1 разм. контакт + 1 замык. контакт, импульсный контакт с пружиной	8060/2-2-TK-60	0,122
	Предохранительный выключатель с изолированным приводным механизмом	Изолированный приводной механизм из металла (заказывается отдельно)	1 разм. контакт + 1 замык. контакт	8060/2-1-AZ-60	0,127
			2 разм. контакта	8060/2-3-AZ-60
