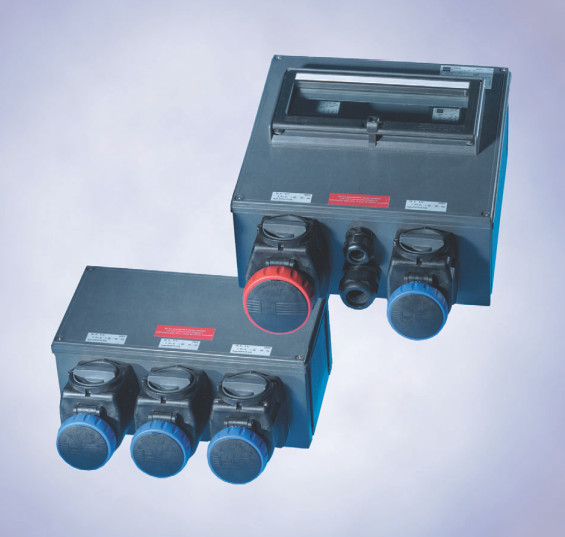

Распределители розеток, серия 8146 и серия 8125

Штекерные устройства
Stahl

Распределители розеток серии 8146 и серии 8125 устанавливаются во взрывоопасных зонах, в которых часто необходимо краткосрочное применение мобильного электрооборудования. Отдельные фидеры розеток могут быть защищены с помощью предохранителей 8561, автоматических предохранителей 8562 или устройств защитного отключения 8562. Для отключения напряжения всего распределителя в наличии имеются переключатели 8543 и 8548. Вследствие разнообразия возможных исполнений распределителей необходимо отказаться от стандартизации. Распределители изготавливаются в соответствии с приложением по заказу.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

● Взрывозащита по
– IEC
– ATEX
● Применяются в
– зоне 1 и зоне 2
– зоне 21 и зоне 22
● Поставляются корпуса из
– полиэфирной смолы, укрепленной стекловолокном (серия 8146)
– из нержавеющей или листовой стали (серия 8125)
● По заказу возможно оснащение фланцевыми розетками
– 16 A для сверхнизкого напряжения, 2- или 3-полюсное исполнение
– 16 A, 3-, 4- или 5-полюсное исполнение
– 32 A, 63 A, 125 A, 4- или 5-полюсное исполнение

Исполнение	Количество полюсов	Напряжение [В]	Условный цвет	Частота [Гц]	ч	Номер заказа
Фланцевая розетка 16 A сверхнизкого напряжения, 8575/15 монтируется в корпус 8146 или 8125		20 - 25	фиолетовый	50/60	- -	8575/15-100
		20 - 25	фиолетовый	DC	10	8575/15-110
		40 - 50	светло- серый	50/60	12	8575/15-112
		20 - 25	фиолетовый	50/60	- -	8575/15-200
		40 - 50	светло- серый	50/60	12	8575/15-212
Фланцевая розетка 16 А низкого напряжения, 8570/15 монтируется в корпус 8146 или 8125		100 - 130	желтый	50/60	4	8570/15-304
		200 - 250	синий	50/60	6	8570/15-306
		200 - 250	синий	50/60	9	8570/15-409
		380 - 415	красный	50/60	6	8570/15-406
		480 - 500	черная	50/60	7	8570/15-407
		600 - 690	черная	50/60	5	8570/15-405
		120/208 - 144/250	синий	50/60	9	8570/15-509
		200/346 - 240/415	красный	50/60	6	8570/15-506
		277/480 - 288/500	черная	50/60	7	8570/15-507
		347/600 - 400/690	черная	50/60	5	8570/15-505
Фланцевая розетка 32 А низкого напряжения, 8571/15 монтируется в корпус 8146 или 8125		200 - 250	синий	50/60	9	8571/15-409
		380 - 415	красный	50/60	6	8571/15-406
		480 - 500	черная	50/60	7	8571/15-407
		600 - 690	черная	50/60	5	8571/15-405
		200/346 - 240/415	красный	50/60	6	8571/15-506
		277/480 - 288/500	красный	50/60	7	8571/15-507
Фланцевая розетка 63 А низкого напряжения, 8579А монтируется в корпус 8146 или 8125		380 - 415	красный	50/60	6	153272
		480 - 500	черная	50/60	7	153274
		200/346 - 240/415	красный	50/60	6	153287
		277/480 - 288/500	черная	50/60	7	153288
Фланцевая розетка 125 А низкого напряжения, 8581А монтируется в корпус 8125/8		380 - 415	красный	50/60	6	153736
		480 - 500	черная	50/60	7	153737
		200/346 - 240/415	красный	50/60	6	153749
		480 - 500	черная	50/60	7	153750
	Возможны другие исполнения по запросу
