Клеммные коробки, серия 8118

Взрывозащищенные клеммные коробки
Stahl

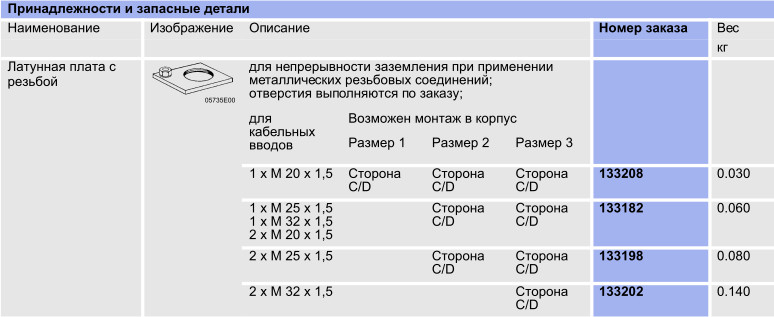

В клеммных коробках серии 8118 из укрепленной стекловолокном полиэфирной смолы могут встраиваться присоединительные клеммы путем различных методов зажима (например, винтовые клеммы, безвинтовые клеммы, срезные клеммы). Кроме Ех е клеммных коробок в наличии имеются также клеммные коробки для применения в электрических цепях Ex i. Эти клеммные коробки оснащены синими клеммами для номинального поперечного сечения макс. 4 мм2 . Кабельные вводы устанавливаются по заказу. Обычно применяются кабельные вводы серии 8161 из пластмассы. Также возможны металлические вводы проводки, они привинчиваются к латунным пластинам и через них интегрируются в систему заземления корпуса.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

● Взрывозащита по
– IEC
– ATEX
– ГОСТ Р
● Применяются в
– зоне 1 и зоне 2
– зоне 21 и зоне 22
– в морских условиях
● Корпус из укрепленной стекловолокном полиэфирной смолы

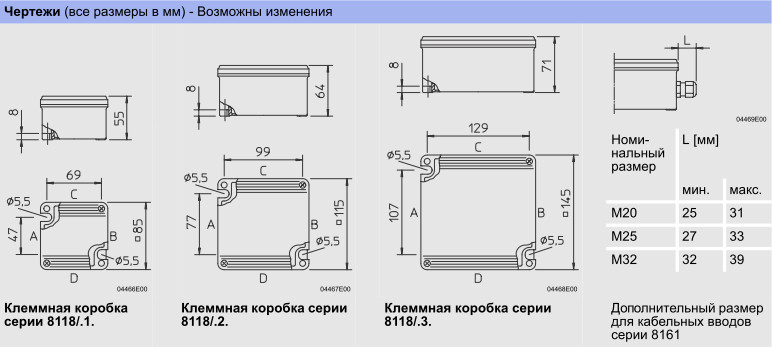

● Поставляются 3 размера
● Оснащение клеммами по заказу
● Монтаж кабельных вводов по заказу
● Вид защиты IP66
● Используется в диапазоне температур от - 50 °C до + 55 °C

Исполнение		Несущая рейка	макс. число присоединительных клемм (номинальное поперечное сечение 2,5 / 4 мм2 )	PE / PA-клеммы (номинальное поперечное сечение 2,5 / 4 мм2 )	Номер заказа	Вес
Стандартные клеммные коробки серии 8118/.12	Ex e	TS 15	5	2	8118/112-0	0.280
	Ex i	TS 15	5	2	8118/212-0	0.280
	Ex e	TS 15	5	2	8118/114-099	0.300
Стандартные клеммные коробки 8118/.22	Ex e	TS 15	11	2	8118/122-0	0.490
	Ex e	TS 35	13	2	8118/122-1	0.510
	Ex i	TS 15	11	2	8118/222-0	0.490
	Ex i	TS 35	13	2	8118/222-1	0.510
	Ex e	TS 15	13	2	8118/124-099	0.520
Стандартные клеммные коробки серии 8118/.32	Ex e	TS 15	16	2	8118/132-0	0.700
	Ex e	TS 15	18	2	8118/132-1	0.730
	Ex i	TS 15	16	2	8118/232-0	0.700
	Ex i	TS 15	18	2	8118/232-1	0.730
	Ex e	TS 15	18	2	8118/134-099	0.730

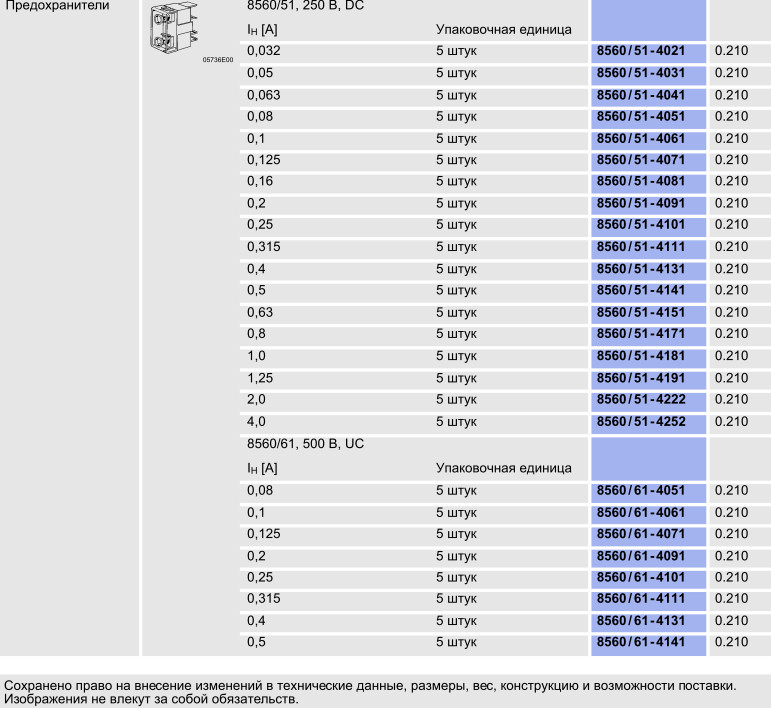

	Примечание: Максимальное число клемм касается клемм MXK4 для TS 15 и UK3 для TS35. Для исполнения 8118/..4 в дополнении к присоединительным клеммам монтируются предохранители приборов серии 8560. Необходимая площадь на предохранитель составляет 3 клеммные единицы. Указывать текстом: Число и размер присоединительных клемм и вводов проводки, а также количество, номинальный ток и номинальное напряжение предохранителей приборов. Предохранитель необходимо заказывать отдельно в качестве принадлежности (указать текстом) Указание: Возможна поставка всех клеммных коробок с диагонально встроенными несущими рейками. Вводы проводки возможны на любой стороне.
