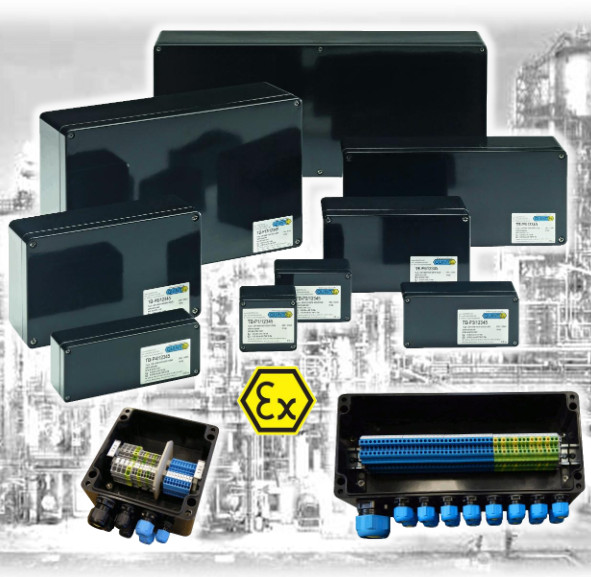

Вибухозахисні розподільні коробки з поліестру Ex e на замовлення
Ви є тут
- Взрывозащищенные клеммные коробки
- Электро Групп
Коробки вибухозахищеного типу використовуються для з'єднання та розгалуження кабелів у вибухонебезпечних зонах. Коробки збираються відповідно до побажань Замовника.
Пока нет оценок (средняя 0 из 5)
грн
Запрос - Опис
- Технічні характеристики
- Файлы
Описание
Полиэфирные распределительные коробки хорошо зарекомендовали себя во многих ромышленных предприятиях. Они гарантируют надёжную защиту также при применении в экстремальных условиях окружающей среды, в агрессивной химической среде и при сильных механических нагрузках.
На узких сторонах на нижней части корпуса установлены резьбовые втулки для закрепления несущих шин или монтажных панелей. Закрепление корпуса производится посредством изолированных винтовых каналов, находящихся вне герметичной зоны.
Для использования в областях с горючей пылью (зона 21 и 22) используются высококачественные черные взрывозащищенные корпуса.
Посредством расчёта коэффициента нагревания в соответствии с приложением и дополнительной проверки защиты IP выполнены основные условия типа взрывозащиты „Защита посредством корпуса“.
Опция
Наружные крепёжные петли из нержавеющей стали.
Комплектация
Блок зажимов, маркер для зажимов, кабельные винтовые соединения, монтажная панель, несущие шины, типовая табличка, табличка с обозначением
Указания по установке
Лицо, выполняющее установку, должно убедиться, что используемые корпуса пригодны для соответствующей зоны применения. Это означает, что необходимая маркировка должна соответствовать классификации взрывоопасных зон.
Взрывозащита
|
Обозначение |
|
|
Распр. коробка IP чёрная 07-5178-..../.... Распр. коробка Ex e чёрная 07-5103-..../.... Распр. коробка Ex i чёрная 07-5105-..../.... |
Распр. коробка IP серая 07-5177-..../.... Распр. коробка Ex e серая 07-5106-..../.... Распр. коробка Ex i серая 07-5107-..../.... |
|
ATEX II 2G Ex e IIA, IIB, IIC T6, T5 Gb II 2G Ex ia/ib IIA, IIB, IIC T6, T5 Gb II 2D Ex tb IIIC T80 °C, T95 °C Db IP 66 II 2D Ex ia/ib IIIC T80 °C, T95 °C Db Сертификаты Для зоны 1 + 2 и 21 + 22 PTB 08 ATEX 1064 |
ATEX II 2G Ex e IIA, IIB, IIC T6, T5 Gb II 2G Ex ia/ib IIA, IIB, IIC T6, T5 Gb Сертификаты Для зоны 1 + 2 и 21 + 22 PTB 08 ATEX 1064 |
|
IECEx Ex e IIA, IIB, IIC T6, T5 Gb Ex ia/ib IIA, IIB, IIC T6, T5 Gb Ex tb IIIC T80 °C, T95 °C Db IP 66 Ex ia/ib IIIC T80 °C, T95 °C Db Сертификаты Для зоны 1 + 2 и 21 + 22 PTB 09.0009X |
IECEx Ex e IIA, IIB, IIC T6, T5 Gb Ex ia/ib IIA, IIB, IIC T6, T5 Gb Сертификаты Для зоны 1 + 2 и 21 + 22 PTB 09.0009X |
|
Распр. коробка IP чёрная 07-5178-..../.... Распр. коробка IP серая 07-5177-..../.... |
Распр. коробка Ex e чёрная 07-5103-..../.... Распр. коробка Ex e серая 07-5106-..../... |
Распр. коробка Ex i чёрная 07-5105-..../.... Распр. коробка Ex i серая 07-5107-..../.... |
|
Варианты поставки |
Пустой корпус |
|
|
Размеры в мм Дл. (L) x Шир. (B) x Выс. (H) |
Полиэстер, черный, IP 66/67 Номер заказа |
Полиэстер, серый, IP 66/67 Номер заказа |
|
80 x 75 x 55 |
07-5195-0800/7555 |
07-5194-0800/7555 |
|
110 x 75 x 55 |
07-5195-1100/7555 |
07-5194-1100/7555 |
|
160 x 75 x 55 |
07-5195-1600/7555 |
07-5194-1600/7555 |
|
190 x 75 x 55 |
07-5195-1900/7555 |
07-5194-1900/7555 |
|
122 x 120 x 90 |
07-5195-1221/2090 |
07-5194-1221/2090 |
|
122 x 120 x 120 |
07-5195-1221/2012 |
07-5194-1221/2012 |
|
220 x 120 x 90 |
07-5195-2201/2090 |
07-5194-2201/2090 |
|
160 x 160 x 90 |
07-5195-1601/6090 |
07-5194-1601/6090 |
|
160 x 160 x 120 |
07-5195-1601/6012 |
07-5194-1601/6012 |
|
260 x 160 x 90 |
07-5195-2601/6090 |
07-5194-2601/6090 |
|
360 x 160 x 90 |
07-5195-3601/6090 |
07-5194-3601/6090 |
|
560 x 160 x 90 |
07-5195-5601/6090 |
07-5194-5601/6090 |
|
200 x 250 x 120 |
07-5195-2002/5012 |
07-5194-2002/5012 |
|
255 x 250 x 120 |
07-5195-2552/5012 |
07-5194-2552/5012 |
|
255 x 250 x 160 |
07-5195-2552/5016 |
07-5194-2552/5016 |
|
400 x 250 x 120 |
07-5195-4002/5012 |
07-5194-4002/5012 |
|
400 x 250 x 160 |
07-5195-4002/5016 |
07-5194-4002/5016 |
|
400 x 405 x 120 |
07-5195-4004/0512 |
07-5194-4004/0512 |
|
400 x 405 x 165 |
07-5195-4004/0516 |
07-5194-4004/0516 |
|
600 x 250 x 120 |
07-5195-6002/0512 |
07-5194-6002/5012 |
|
Корпус IP черный 07-5195-..../.... Корпус IP серый 07-5194-..../.... Корпус Ex черный 07-5185-..../.... Корпус Ex серый 07-5184-..../.... Распред. IP черный 07-5178-..../.... Распред. IP серый 07-5177-..../.... |
Распред.Ex e черный 07-5103-..../.... Распред.Ex e серый 07-5106-..../.... Распред. Ex i черный 07-5105-..../.... Распред. Ex i серый 07-5107-..../.... |
Коробки собираются в соответствии с пожеланиями Заказчика. Необходимое оборудование, которым будет укомплектована коробка вы можете указать, заполнив опросный лист у нас на сайте.
- Материалармированный стекловолокном полиэфир, EN 60079-0 безгалогенный
- Цветчёрная RAL 9005
- серая RAL 7000/RAL 7001
- Винты для крышки(специальное исполнение по заказу) нержавеющая сталь, невыпадающие, шлицевая/крестовая головка (+ -)
- Стандартное -уплотнениеEPDM от -20 °C до +95 °C
- опционально силикон от -55 °C до +95 °C
- Механическая прочность EN 60079-0ударная прочность 7 Нм
- Класс защиты EN 60529/IEC 60529IP 66
- Расчётное напряжениемакс. 1100 В
- Взрывозащищенная коробка на заказ
