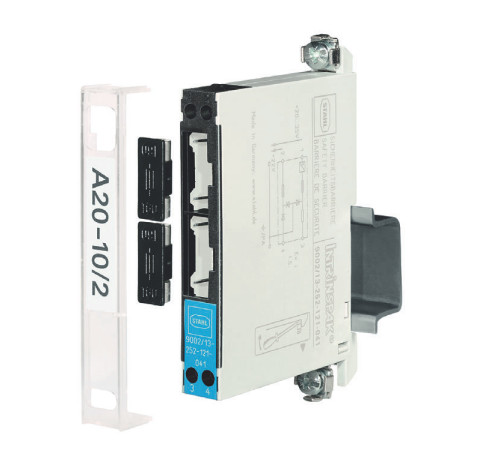

Двухканальные искробезопасные барьеры Серия 9002

Защитные барьеры
Stahl

Искробезопасные барьеры INTRINSPAK Серии 9002 фирмы R.STAHL могут применяться для выполнения многочисленных задач в области автоматизации. Широкая палитра вариантов и возможность самых разнообразных комбинаций обеспечивает обширную область применения. Искробезопасные барьеры делают возможным искробезопасный режим эксплуатации измерительных преобразователей HART, датчиков приближения, беспотенциальных контактов, датчиков температуры, тензодатчиков, электромагнитных клапанов, индикаторов и т.д. Компактная монтажная ширина делает возможным компактный и гибкий монтаж в распределительном шкафу. Монтаж выполняется чрезвычайно легко благодаря возможности монтажа на монтажной рейке и одновременного контакта с выравниванием потенциалов.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис
Технічні характеристики
Файлы

Искробезопасные барьеры INTRINSPAK Серии 9002 фирмы R.STAHL могут применяться для выполнения многочисленных задач в области автоматизации. Широкая палитра вариантов и возможность самых разнообразных комбинаций обеспечивает
обширную область применения. Искробезопасные барьеры делают возможным искробезопасный режим эксплуатации измерительных преобразователей HART, датчиков приближения, беспотенциальных контактов, датчиков температуры, тензодатчиков, электромагнитных клапанов, индикаторов и т.д. Компактная монтажная ширина делает возможным компактный и гибкий монтаж в распределительном шкафу. Монтаж выполняется чрезвычайно легко благодаря возможности монтажа на монтажной рейке и одновременного контакта с выравниванием потенциалов.

Широкий спектр для всех стандартных приложений автоматизации
Гибкое и компактное решение – имеется одно- и двухканальное исполнение
Оперативный монтаж, благодаря одновременному

– защелкиванию на шине и
– подключение к выравниванию потенциалов и заземлению

Сокращение складского хозяйства, благодаря единому входному предохранителю

Канал	U n	R _мин	R _макс	I _макс	Данные по безопасности							Номер заказа
					U _o	I _o	P _o	IIC		IIB
					U _o	I _o	P _o	L _o	C _o	L _o	C _o
	В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
1	9	1043	1156	7,7	12	12	40	240	1,41	850	9	9002/11-120-024-001
2	9	1043	1156	7,7	12	12	40	240	1,41	850	9
1+2	-	-	-	-	12	24	70	63	1,1	230	7,1
1	10	45	52	100	13	321	1040	0,19	1	1,6	6	*9002/11-130-360-001 )**
2	1	45	52	19	1,6	39	16	24	100	91	100
1+2	-	-	-	-	13	360	1170	0,17	0,79	1,3	5
1	10	953	978	10	13,7	14,5	50	160	0,79	560	5	9002/11-137-029-001
2	10	953	978	10	13,7	14,5	50	160	0,79	560	5
1+2	-	-	-	-	13,7	29	100	43	0,67	160	4,18
1	16	1423	1576	10	19,9	15	75	160	0,223	560	1,42	9002/11-199-030-001
2	16	1423	1576	10	19,9	15	75	160	0,223	560	1,42
1+2	-	-	-	-	19,9	30	150	40	0,223	150	1,42
1	22,5	321	358	62	26	87	540	2,7	0,099	15,4	0,77	9002/11-260-138-001
2	17,5	416	463	37	20	51	245	14	0,22	54	1,41
1+2	-	-	-	-	26	138	785	0,81	0,087	5,1	0,67
1	25	321	358	69	28	93	650	2	0,083	13	0,65	9002/11-280-186-001
2	25	321	358	69	28	93	650	2	0,083	13	0,65
1+2	-	-	-	-	28	186	1300	-	-	2,8	0,551
1	25	321	358	69	28	89	630	2,2	0,083	14	0,65	9002/11-280-293-001
2	6	59	68	88	9,6	180	430	0,6	3,6	5	26
1+2	-	-	-	-	28	269	1050	-	-	0,56	0,62
*) макс. ток утечки I _утечки ≤ 10 мкA

Канал	U n	R _мин	R _макс	I _макс	Данные по безопасности							Номер заказа
					U _o	I _o	P _o	IIC		IIB
					U _o	I _o	P _o	L _o	C _o	L _o	C _o
	В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
1	24	264	296	91	28	109	760	1,3	0,083	9	0,65	9002/11-280-112-001
2	24	11979	12221	2	28	3	20	50	0,083	150	0,65
1+2	-	-	-	-	28	112	780	0,76	0,065	84	0,551

Канал	U n	R _мин	R _макс	I _макс	Данные по безопасности							Номер заказа
					U _o	I _o	P _o	IIC		IIB
					U _o	I _o	P _o	L _o	C _o	L _o	C _o
	В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
1	25	321	358	69	28	89	630	2,2	0,083	14	0,65	9002/11-280-293-021
2	6	59	68	88	9,6	180	430	0,6	3,6	5	26
1-2	-	-	-	-	28	269	1050	-	-	0,56	0,62

Канал	U _n	R _мин	R _макс	I _макс	Данные по технике безопасности							Номер заказа
					U _o	I _o	P _o	IIC		IIB
					U _o	I _o	P _o	L _o	C _o	L _o	C _o
	В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
1	9	1043	1156	7,7	12	12	40	240	1,41	850	9	9002/00-120-024-001
2	9	1043	1156	7,7	12	12	40	240	1,41	850	9
1+2	-	-	-	-	12	24	70	63	1,1	230	7,1
1	22,5	321	358	62	26	87	540	2,7	0,099	15,4	0,77	9002/00-260-138-001
2	17,5	416	463	37	20	51	245	14	0,22	54	1,41
1+2	-	-	-	-	26	138	785	0,81	0,087	5,1	0,67
1	25	321	358	69	28	93	650	2	0,083	13	0,65	9002/00-280-186-001
2	25	321	358	69	28	93	650	2	0,083	13	0,65
1+2	-	-	-	-	28	186	1300	-	-	2,8	0,551

Канал	U _n	R _мин	R _макс	I _макс	Данные по технике безопасности							Номер заказа
					U _o	I _o	P _o	IIC		IIB
					U _o	I _o	P _o	L _o	C _o	L _o	C _o
	В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
1	6	490	543	11	9,33	20	50	90	3,9	330	29	9002/10-187-020-001
2	6	490	543	11	9,33	20	50	90	3,9	330	29
1+2	-	-	-	-	18,7	20	90	90	0,27	330	1,64
1	6	42	49	122	9,33	270	630	0,23	3,9	2,2	29	9002/10-187-270-001
2	6	42	49	122	9,33	270	630	0,23	3,9	2,2	29
1+2	-	-	-	-	18,7	270	1260	0,23	0,27	2,2	1,64

Канал	U _n	R _мин	R _макс	I _макс	Данные по технике безопасности							Номер заказа
					U _o	I _o	P _o	IIC		IIB
					U _o	I _o	P _o	L _o	C _o	L _o	C _o
	В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
1	0,7	19,9	20,1	33	1,6	150	60	1,3	100	7	1000	*9002/22-032-300-111 )**
2	0,7	19,9	20,1	33	1,6	150	60	1,3	100	7	1000
1+2	1,4	-	-	-	3,2	300	120	0,2	100	1,8	1000
*) макс. ток утечки I _утечки ≤ 10 мкA

Канал	U _n	R _мин	R _макс	I _макс	Данные по технике безопасности							Номер заказа
					U _o	I _o	P _o	IIC		IIB
					U _o	I _o	P _o	L _o	C _o	L _o	C _o
	В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
1	5,5	84	95	57	7,9	100	198	4	8,8	15	115	9002/22-158-200-001
2	5,5	84	95	57	7,9	100	198	4	8,8	15	115
1+2	11	-	-	-	15,8	200	395	0,5	0,478	4	2,88
1	9	1043	1156	7,7	12	12	40	240	1,41	850	9	9002/22-240-024-001
2	9	1043	1156	7,7	12	12	40	240	1,41	850	9
1+2	18	-	-	-	24	24	80	41	0,125	145	0,93
1	9	158	177	50	12	80	240	6	1,41	22	9	9002/22-240-160-001
2	9	158	177	50	12	80	240	6	1,41	22	9
1+2	18	-	-	-	24	160	480	0,7	0,125	4	0,93

Канал		U _n	R _мин	R _макс	I _макс	∆U	Данные по технике безопасности							Номер заказа
							U _o	I _o	P _o	IIC		IIB
							U _o	I _o	P _o	L _o	C _o	L _o	C _o
		В	Ом	∑т	мА	В	В	мA	мВт	мГн	мкФ	мГн	мкФ
1		20-35	216	243	86	-	25,2	118	740	1,3	0,107	7,4	0,82	*9002/13-252-121-041 )**
2		22	-	-	-	3,5	25,2	0	20	50	0,107	150	0,82
1+2		-	-	-	-	-	25,2	121	760	1,25	0,104	7,35	0,8
	*) только для канала 1: ток утечки при 24 В / > 35 В _{I утечки} ≤1 мA / 10 мA

Канал	U _n	R _мин	R _макс	I _макс	∆U	Данные по технике безопасности							Номер заказа
						U _o	I _o	P _o	IIC		IIB
						U _o	I _o	P _o	L _o	C _o	L _o	C _o
	В	Ом	∑т	мА	В	В	мA	мВт	мГн	мкФ	мГн	мкФ
1	16	95	108	148	-	19,9	222	1100	0,39	0,223	3,18	1,42	*9002/13-199-225-001 )**
2	16	-	-	-	2	19,9	3	15	1000	0,223	1000	1,42
1+2	-	-	-	-	-	19,9	225	1120	0,37	0,213	3,15	1,38
1	24	321	358	67	-	28	90	630	2,2	0,083	14	0,65	9002/13-280-093-001
2	24	-	-	-	2	28	3	21	50	0,083	150	0,65
1+2	-	-	-	-	-	28	93	651	2	0,08	13	0,636
1	24	269	290	82	-	28	107	749	1,35	0,083	9,6	0,65	9002/13-280-110-001
2	24	-	-	-	2	28	3	21	50	0,083	150	0,65
1+2	-	-	-	-	-	28	110	770	1,25	0,08	9	0,635
*) только для канала 2: макс. ток утечки I _утечки ≤ 10 мкA

Канал	U _n	R _мин	R _макс	I _макс	∆U	Данные по технике безопасности							Номер заказа
						U _o	I _o	P _o	IIC		IIB
						U _o	I _o	P _o	L _o	C _o	L _o	C _o
	В	Ом	∑т	мА	В	В	мA	мВт	мГн	мкФ	мГн	мкФ
1	20-35	292	327	35	-	28	97	679	1,8	0,083	12	0,65	*9002/13-280-100-041 )**
2	26	-	-	-	3,5	28	0	21	50	0,083	150	0,65
1+2	-	-	-	-	-	28	100	1000	1,55	0,08	11	0,635
* ) только для канала 1: ток утечки при < 26 В / > 26 В I _утечки ≤1 мA / 35 мA

Канал	U _n	I _макс	∆U	Данные по технике безопасности						Номер заказа
				U _o	I _o	IIC		IIB
				U _o	I _o	L _o	C _o	L _o	C _o
	В	мА	В	В	мA	мГн	мкФ	мГн	мкФ
1	25,5	60	3,5 *)	28	0	1000	0,083	1000	0,65	9002/33-280-000-001
2	25,5	60	3,5 *)	28	0	1000	0,083	100	0,65
1+2	-	-	-	28	0	1000	0,083	1000	0,65
*) 2,5 В до 20 мA

Канал	U _n	I _макс	∆U	Данные по технике безопасности						Номер заказа
				U _o	I _o	IIC		IIB
				U _o	I _o	L _o	C _o	L _o	C _o
	В	мА	В	В	мA	мГн	мкФ	мГн	мкФ
1	+ 16	100	3,5 *)	28	0	1000	0,22	1000	1,14	9002/34-280-000-001
2	- 5	100	3,5 *)	8	0	1000	8,4	1000	100
1+2	21	-	-	28	0	1000	0,083	1000	0,65
*) 2,5 В до 20 мA

Канал	U _n	R _мин	R _макс	Данные по технике безопасности							Номер заказа
				U _o	I _o	P _o	IIC		IIB
				U _o	I _o	P _o	L _o	C _o	L _o	C _o
	В	Ом	∑т	В	мA	мВт	мГн	мкФ	мГн	мкФ
1		492	545	9,3	20	50	90	4,1	330	31	9002/77-093-040-001
2		492	545	9,3	20	50	90	4,1	330	31
1+2	6	-	-	9,3	40	90	23	4,1	87	31
1		71	82,1	9,3	150	350	1,3	4,1	7	31	9002/77-093-300-001
2		71	82,1	9,3	150	350	1,3	4,1	7	31
1+2	6	-	-	9,3	300	700	0,2	4,1	1,8	31
1		60	69,2	10	200	500	0,5	3	4	20,2	9002/77-100-400-001
2		60	69,2	10	200	500	0,5	3	4	20,2
1+2	6	-	-	10	400	1000	0,15	3	0,8	20,2
1		111	126	15	150	560	1,3	0,58	7	3,55	9002/77-150-300-001
2		111	126	15	150	560	1,3	0,58	7	3,55
1+2	12	-	-	15	300	1130	0,2	0,58	1,8	3,55
1		321	358	22	73	400	7	0,165	26	1,14	*9002/77-220-146-001 )**
2		321	358	22	73	400	7	0,165	26	1,14
1+2	18	-	-	22	146	800	1,4	0,165	7,4	1,14
1		159	180	22	148	810	1,35	0,165	7,2	1,14	*9002/77-220-296-001 )**
2		159	180	22	148	810	1,35	0,165	7,2	1,14
1+2	18	-	-	22	296	1630	0,24	0,165	1,84	1,14
1		657	730	28	47	330	10,1	0,083	30	0,65	9002/77-280-094-001
2		657	730	28	47	330	10,1	0,083	30	0,65
1+2	24	-	-	28	94	660	1,96	0,083	12,5	0,65
*) Окружающая температура - 20 ... + 50 °C
