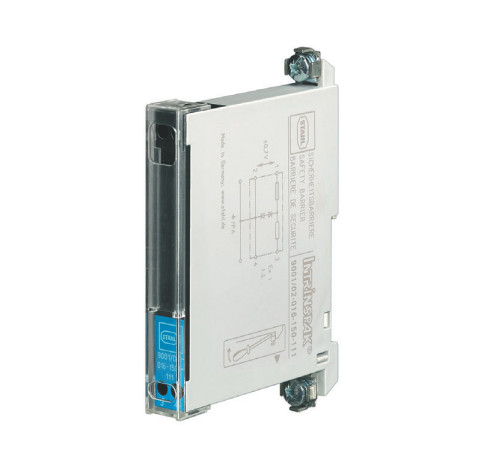

Искробезопасные барьеры INTRINSPAK серии 9001 фирмы R.STAHL могут применяться для выполнения многочисленных задач в области автоматизации. Широкая палитра вариантов и возможность самых разнообразных комбинаций дает обширную область применения. Искробезопасные барьеры делают возможным искробезопасный режим эксплуатации измерительных преобразователей HART, датчиков приближения, беспотенциальных контактов, датчиков температуры, давления, электромагнитных клапанов, индикаторов и т.д. Компактная монтажная ширина делает возможным компактный и гибкий монтаж в распределительном шкафу. Монтаж выполняется чрезвычайно легко благодаря возможности монтажа на монтажной рейке и одновременного контакта выравниваний потенциалов.

Пока нет оценок (средняя 0 из 5)

грн

Запрос

Опис

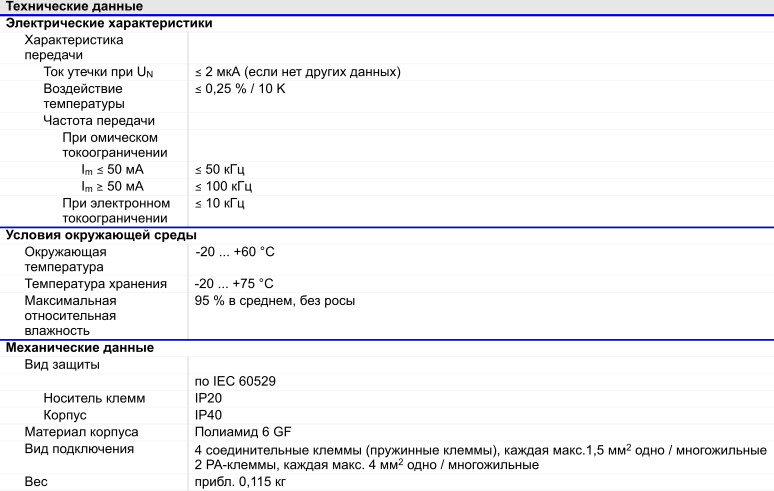

Технічні характеристики
Файлы

Искробезопасные барьеры INTRINSPAK серии 9001 фирмы R.STAHL могут применяться для выполнения многочисленных задач в области автоматизации. Широкая палитра вариантов и возможность самых разнообразных комбинаций дает обширную область применения.
Искробезопасные барьеры делают возможным искробезопасный режим эксплуатации измерительных преобразователей HART, датчиков приближения, беспотенциальных контактов, датчиков температуры, давления, электромагнитных клапанов, индикаторов и т.д. Компактная монтажная ширина делает возможным компактный и гибкий монтаж в распределительном шкафу. Монтаж выполняется чрезвычайно легко благодаря возможности монтажа на монтажной рейке и одновременного контакта выравниваний потенциалов.

Широкая программа для всех стандартных применений автоматизации
Гибкое и компактное решение - имеется одно- и двухканальное исполнение
Оперативный монтаж, благодаря одновременному

– защелкиванию на шине и
– подключению на PA и массу

Сокращение складского хозяйства благодаря единому входному предохранителю

Исполнение	Описание	Серия
Одноканальные предохранительные барьеры	• Заземленная электрическая цепь • Токоограничение на < 100 мA	9001/01
	• Заземленная электрическая цепь • Подключение к регулируемому источнику тока U _N	9001/01
	• Приложение для беспотенциальных контактов • Номинальный ток ограничен до < 40 мA • Заземленная электрическая цепь • Подключение к нерегулируемому источнику тока U _N между + 20 и 35 В DC	9001/01
	• Приложение для беспотенциальных контактов • Номинальный ток ограничен до < 40 мA • Заземленный полевой прибор • Подключение к нерегулируемому источнику тока U _N между + 20 и 35 В DC	9001/01
	• Приложение для электромагнитных клапанов, светодиодов или звуковых сигналов • Заземленная электрическая цепь • Подключение к нерегулируемому источнику тока U _Nмежду + 20 и 35 В DC	9001/01
	• Заземленная электрическая цепь • Подключение к регулируемому источнику тока U _N	9001/00
	• Заземленная электрическая цепь • Пригоден для переменного и постоянного тока.	9001/02
	• Заземленная электрическая цепь • Пригоден для переменного и постоянного тока. • Токоограничение до < I _макс	9001/02
	• Заземленная электрическая цепь • Для оценки сигналов постоянного тока • Токоограничение до < I _макс	9001/03
	• Приложение для измерительных преобразователей HART • Заземленный полевой прибор • Подключение к нерегулируемому источнику тока U _N между + 20 и 35 В DC	9001/51

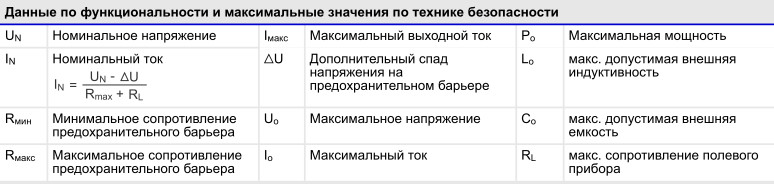

U n	R _мин	R _макс	I _макс	∆U	Данные по безопасности							Номер заказа
					U _o	I _o	P _o	IIC		IIB
					U _o	I _o	P _o	L _o	C _o	L _o	C _o
В	Ом	∑т	мА	В	В	мA	мВт	мГн	мкФ	мГн	мкФ
12	69	78	< 100	< 1,4	15,8	270	1067	0,23	0,478	2,2	2,88	9001/01-158-270-101
12	50	57	< 100	< 1,4	15,8	390	1541	0,16	0,478	0,89	2,88	9001/01-158-390-101
16	62	71	< 100	< 1,4	19,9	390	1940	-	-	0,89	1,42	9001/01-199-390-101
24	115	128	< 100	< 1,4	28	280	1960	-	-	0,6	0,65	*9001/01-280-280-101 )**
*) Окружающая температура - 20 ... + 50 °C

U n	R _мин	R _макс	I _макс	Данные по безопасности							Номер заказа
				U _o	I _o	P _o	IIC		IIB
				U _o	I _o	P _o	L _o	C _o	L _o	C _o
В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
1 ...3	42	49	20...61	5	150	187,5	1,3	100	7	1000	9001/01-050-150-101
6	24	28	110	8,3	442	917,2	0,12	7,2	0,5	73	9001/01-083-442-101
	870	964	6	8,6	10	21,5	300	6,2	1000	55	9001/01-086-010-101
	452	502	11	8,6	20	43	90	6,2	330	55	9001/01-086-020-101
	196	218	27	8,6	50	107,5	15	6,2	56	55	9001/01-086-050-101
	129	145	41	8,6	75	161,3	6,7	6,2	25	55	9001/01-086-075-101
	65	73	82	8,6	150	322,5	1,3	6,2	7	55	9001/01-086-150-101
	39	45	110	8,6	270	580,5	0,23	6,2	2,2	55	9001/01-086-270-101
	28	32	110	8,6	390	839	0,16	6,2	1	55	9001/01-086-390-101
8	681	698	11	12,6	20	63	90	1,15	330	7,4	9001/01-126-020-101
	178	199	40	12,6	75	236,3	6,7	1,15	25	7,4	9001/01-126-075-101
	93	106	75	12,6	150	473	1,3	1,15	7	7,4	9001/01-126-150-10
10	215	240	41	13,7	65	222,6	8,8	0,79	34	5	9001/01-137-065-101
12	120	135	88	15,8	150	593	1,3	0,478	7	2,88	9001/01-158-150-101
	871	966	12	16,8	20	84	90	0,39	330	2,29	9001/01-168-020-101
	377	420	28	16,8	50	210	15	0,39	56	2,29	9001/01-168-050-101
	235	262	45	16,8	75	315	6,7	0,39	25	2,29	9001/01-168-075-101
16	2097	2320	6	19,9	10	50	330	0,223	1000	1,42	9001/01-199-010-101
	1052	1165	13	19,9	20	100	90	0,223	330	1,42	9001/01-199-020-101
	539	598	26	19,9	38	189,1	26	0,223	95	1,42	9001/01-199-038-101
	415	462	34	19,9	50	249	15	0,223	56	1,42	9001/01-199-050-101
	216	241	66	19,9	100	498	4	0,223	15	1,42	9001/01-199-100-101
	149	168	95	19,9	150	746,3	1,3	0,223	7	1,42	9001/01-199-150-101
20	379	422	47	25,2	70	441	4,5	0,107	25	0,82	9001/01-252-070-101
24	1435	1590	15	28	20	140	50	0,083	50	0,65	9001/01-280-020-101
	599	666	36	28	50	350	8,5	0,083	25	0,65	9001/01-280-050-101
	415	462	51	28	75	525	3,3	0,083	21	0,65	9001/01-280-075-101
	340	375	64	28	85	595	2,4	0,083	16	0,65	9001/01-280-085-101
	287	320	75	28	100	700	1,6	0,083	11	0,65	9001/01-280-100-101
	263	294	81	28	110	770	1,2	0,083	9	0,65	9001/01-280-110-101
	177	198	110	28	165	1155	-	-	3,5	0,65	9001/01-280-165-101

U n	R _мин	R _макс	I _макс	Данные по безопасности							Номер заказа
				U _o	I _o	P _o	IIC		IIB
				U _o	I _o	P _o	L _o	C _o	L _o	C _o
В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
20 ... 35	455	506	40	25,2	57	359,1	6,3	0,107	25	0,82	*9001/01-252-057-141 )**
*) макс. ток утечки (клемма 1 -> PA/↓) I _утечки ≤ 100 мкA

U n	R _мин	R _макс	I _макс	Данные по безопасности							Номер заказа
				U _o	I _o	P _o	IIC		IIB
				U _o	I _o	P _o	L _o	C _o	L _o	C _o
В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
20 ... 35	455	506	40	25,2	60	378	6,2	0,107	25	0,82	*9001/01-252-060-141 )**
*) макс. ток утечки (клемма 1 -> PA/↓) I _утечки ≤ 100 мкA

U n	R _мин	R _макс	I _макс	Данные по безопасности							Номер заказа
				U _o	I _o	P _o	IIC		IIB
				U _o	I _o	P _o	L _o	C _o	L _o	C _o
В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
20 ... 35	259	268	78	25,2	100	630	2	0,107	11	0,82	*9001/01-252-100-141 )**
*) макс. ток утечки (клемма 1 -> PA/?) при 24 В / 35 В I утечки ≤ 1 мA / 10 мA

U n	R _мин	R _макс	I _макс	Данные по безопасности							Номер заказа
				U _o	I _o	P _o	IIC		IIB
				U _o	I _o	P _o	L _o	C _o	L _o	C _o
В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
1 ...3	42	49	20...61	5	150	187,5	1,3	100	7	1000	9001/00-050-150-101
6	24	28	110	8,3	442	917,2	0,1	7,2	0,5	73	9001/00-083-442-101
	870	964	6	8,6	10	21,5	300	6,2	1000	55	9001/00-086-010-101
	452	502	11	8,6	20	43	90	6,2	330	55	9001/00-086-020-101
	196	218	27	8,6	50	107,5	15	6,2	56	55	9001/00-086-050-101
	92	104	57	8,6	100	215	4	6,2	15	55	9001/00-086-100-101
	65	73	82	8,6	150	322,5	1,3	6,2	7	55	9001/00-086-150-101
	39	45	110	8,6	270	580,5	0,23	6,2	2,2	55	9001/00-086-270-101
	28	32	110	8,6	390	839	0,16	6,2	0,89	55	9001/00-086-390-101
12	120	135	88	15,8	150	593	1	0,478	7	2,88	9001/00-158-150-101
16	1052	1165	13	19,9	20	100	90	0,223	330	1,42	9001/00-199-020-101
	539	598	26	19,9	38	189,1	26	0,223	95	1,42	9001/00-199-038-101
	149	168	95	19,9	150	746,3	1,3	0,223	7	1,42	9001/00-199-150-101
24	1435	1590	15	28	20	140	50	0,083	50	0,65	9001/00-280-020-101
	599	666	36	28	50	350	8,5	0,083	25	0,65	9001/00-280-050-101
	340	375	64	28	85	595	2,4	0,083	16	0,65	9001/00-280-085-101
	287	320	75	28	100	700	1,6	0,083	11	0,65	9001/00-280-100-101
	263	294	81	28	110	770	1,2	0,083	9	0,65	9001/00-280-110-101
	177	198	110	28	165	1155	-	-	3,5	0,65	9001/00-280-165-101

U n	R _мин	R _макс	I _макс	Данные по безопасности							Номер заказа
				U _o	I _o	P _o	IIC		IIB
				U _o	I _o	P _o	L _o	C _o	L _o	C _o
В	Ом	∑т	мА	В	мA	мВт	мГн	мкФ	мГн	мкФ
± 0,7	120	134	5	1,6	15	6	160	100	560	1000	*9001/02-016-015-101 )**
	38	43	16	1,6	50	20	15	100	56	1000	*9001/02-016-050-101 )**
	39,8	40,2	17	1,6	50	20	15	100	56	1000	*9001/02-016-050-111 )**
	17	21	35	1,6	150	60	1,3	100	7	1000	*9001/02-016-150-101 ))
	19,9	20,1	35	1,6	150	60	1,3	100	7	1000	*9001/02-016-150-111 )**
	11	14	50	1,6	320	128	0,19	100	1,6	1000	*9001/02-016-320-101 ))
± 6	3141	3473	1,7	9,3	3	6,975	1000	4,1	1000	31	9001/02-093-003-101
	319	355	16	9,3	30	69,8	40	4,1	150	31	9001/02-093-030-101
	196	218	27	9,3	50	116,3	15	4,1	56	31	9001/02-093-050-101
	148	166	36	9,3	75	174,4	6,7	4,1	25	31	9001/02-093-075-101
	70	80	75	9,3	150	348,8	1,3	4,1	7	31	9001/02-093-150-101
	31	36	110	9,3	390	906,8	0,16	4,1	0,89	31	9001/02-093-390-101
± 10	102	115	86	13,3	150	498,8	1,3	0,91	7	5,6	9001/02-133-150-101
± 12	379	422	28	17,5	50	219	15	0,339	56	1,97	9001/02-175-050-101
	198	223	53	17,5	100	437,5	4	0,339	15	1,97	9001/02-175-100-10
	101	114	105	17,5	200	875	0,5	0,339	4	1,97	9001/02-175-200-101
± 16	149	167	95	19,6	150	735	1,3	0,235	7	1,47	9001/02-196-150-101
± 24	320	357	67	28	90	630	2,2	0,083	14	0,65	9001/02-280-090-101
± 36	456	508	70	41,2	95	979	-	-	9	0,287	9001/02-412-095-101
*) макс. ток утечки I утечки ( 10 мкA
**) Допуск ± 0,5 %

U n

R _мин

R _макс

I _макс

∆U

Данные по безопасности

Номер заказа

U _o

I _o

P _o

IIC

IIB

L _o

C _o

L _o

C _o

Ом

∑т

мА

мA

мВт

мГн

мкФ

мГн

мкФ

± 16

< 80

< 1,4

21,7

390

2116

0,89

1,17

9001/02-217-390-101

± 24

149

168

< 65

< 1,4

30,8

230

1771

0,7

0,524

9001/02-308-230-101

U n	I _макс	∆U	Данные по безопасности							Номер заказа
			U _o	I _o	P _o	IIC		IIB
			U _o	I _o	P _o	L _o	C _o	L _o	C _o
В	мА		В	мA	мВт	мГн	мкФ	мГн	мкФ
6	< 150	3,5	8,6	0	0	1000	6,2	1000	55	*9001/03-086-000-101 )**
12	< 100	3,5	16,8	0	0	1000	0,39	1000	2,29	*9001/03-168-000-101 )**
16	< 100	3,5	19,9	0	0	1000	0,223	1000	1,42	*9001/03-199-000-101 )**
24	< 100	3,5	28	0	0	50	0,083	50	0,65	*9001/03-280-000-101 ))
*) Устойчивость при коротких замыканиях неустойчив при коротком замыкани
**) Окружающая температура - 20 °C ... + 50 ° C

U n	Данные по безопасности							Номер заказа
	U _o	I _o	P _o	IIC		IIB
	U _o	I _o	P _o	L _o	C _o	L _o	C _o
В	В	мA	мВт	мГн	мкФ	мГн	мкФ
20 ... 35	28	91	637	2,2	0,083	14	0,65	9001/51-280-091-141
20 ... 35	28	110	770	1,2	0,083	9	0,65	9001/51-280-110-141
